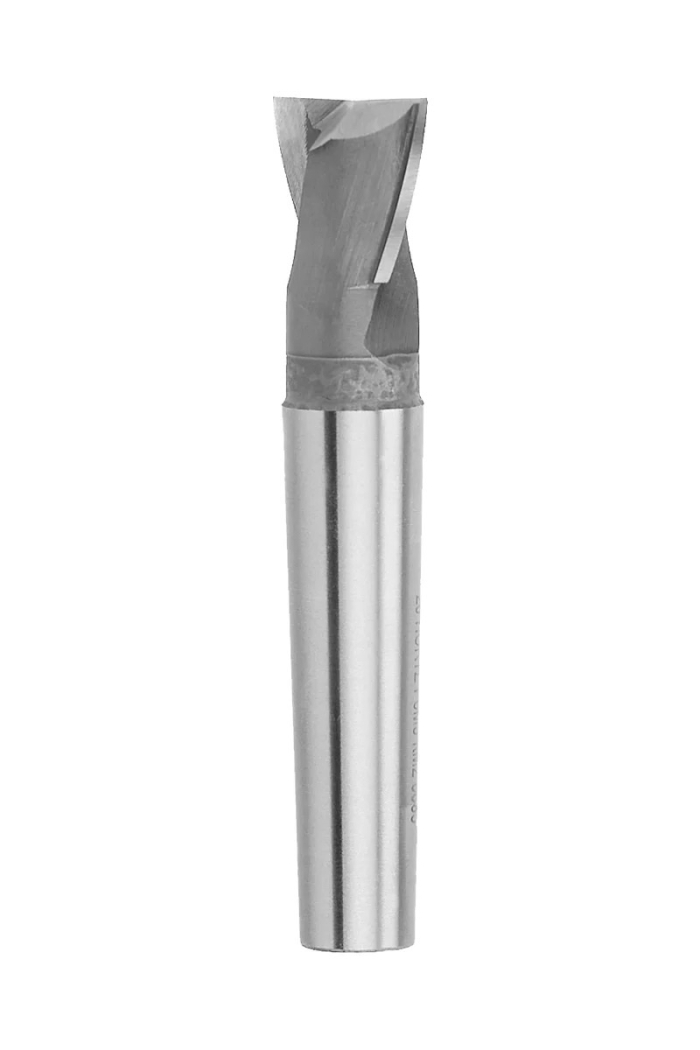

UAФреза шпоночная к/х ⌀36 мм, ГОСТ 9140-78. Общая длина 134 или 157 мм. Двузубая, для пазов под призматические шпонки ГОСТ 23360-78; врезается с осевой подачей без засверливания.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареФреза шпоночная с коническим хвостовиком (конус Морзе) ⌀36 мм из быстрорежущей стали HSS — двузубый концевой инструмент для фрезерования пазов под призматические шпонки по ГОСТ 23360-78 в стальных деталях.
Торцовые зубья шпоночной фрезы имеют режущие кромки до оси, поэтому инструмент врезается в металл с осевой подачей, как сверло, а затем фрезерует паз продольным ходом — без предварительного засверливания. Быстрорежущая сталь соответствует требованиям ГОСТ 9140-78 к материалу шпоночных фрез (ГОСТ 19265-73). По ГОСТ 9140-78 фрезы диаметром свыше 14 мм выполняются сварными: рабочая часть из быстрореза, хвостовик из стали 40Х (либо 45, 50). Нормируемая твердость рабочей части — 63–66 HRC, угол наклона винтовых канавок — 20°.
Закрытые и открытые шпоночные пазы с полями допуска N9 и P9 — диаметр фрезы выдержан с минусовым допуском, паз получается в размер за один проход. Осевое врезание на полную глубину паза либо маятниковая подача на станках с автоматическим циклом. Работа на вертикально-фрезерных станках — установка через конус Морзе непосредственно в шпиндель или переходную втулку; рекомендуемая СОЖ — 5% эмульсол.
к/х — это конический хвостовик (конус Морзе).
Обозначения по ГОСТ 9140-78
Данному типоразмеру соответствуют обозначения: 2235-0077 / 2235-0081 (праворежущая) и 2235-0078 / 2235-0082 (леворежущая). По любому из этих шифров можно подобрать и заказать фрезу шпоночную ⌀36 мм.
Можно ли врезаться без засверливания?
Да. Торцовые зубья шпоночной фрезы имеют режущие кромки до оси — она врезается с осевой подачей, как сверло, затем фрезерует паз продольным ходом.
Паз получится точно 36 мм?
Диаметр фрезы выдержан с минусовым допуском f8 под паз N9 — паз выходит в размер за один проход.
Что с диаметром после переточки?
Шпоночная фреза перетачивается только по торцовым зубьям, диаметр не меняется — паз остается номинальной ширины весь ресурс инструмента.
Полный ассортимент раздела Фрезы шпоночные к/х ГОСТ 9140-78 — с ценами, остатками и подбором по размеру.
| Фреза шпоночная к/х ф 36.0 КМ4 укороченный конус 125х55 Сестрорецк Р18 Артикул: | ⌀36.0 | — | — | — | — | 1 шт | 300 ₴ В корзину✓ В корзине | |
| Фреза шпоночная к/х ф 36 мм Р3М3 ГОСТ 9140-78 Артикул: | ⌀36 | ГОСТ 9140-78 | — | — | — | 2 шт | 348 ₴ В корзину✓ В корзине | |
| Фреза шпоночная к/х ф 36.0 КМ4 170х50 ВИЗ Р6М5 Артикул: | ⌀36.0 | — | — | — | — | 3 шт | 525 ₴ В корзину✓ В корзине | |
| Фреза шпоночная к/х ф 36.0 КМ4 175х40 HSS Forcon Венгрия Артикул: | ⌀36.0 | — | — | — | — | 1 шт | 675 ₴ В корзину✓ В корзине | |
| Фреза шпоночная к/х ф 36.0 КМ4 155х35 HSS Чехия (в пластиковых тубусах) Артикул: | ⌀36.0 | — | — | — | — | 22 шт | 675 ₴ В корзину✓ В корзине | |
| Фреза шпоночная к/х ф 36 мм OTTIMO ГОСТ 9140-78 Артикул: | ⌀36 | ГОСТ 9140-78 | — | — | — | 9 шт | 689 ₴ В корзину✓ В корзине |
| Фреза шпоночная к/х ф 32 мм ГОСТ 9140-78 Артикул: | ⌀32 | ГОСТ 9140-78 | — | — | — | 4 шт | 640 ₴ В корзину✓ В корзине | |
| Фреза шпоночная к/х ф 35 мм OTTIMO ГОСТ 9140-78 Артикул: | ⌀35 | ГОСТ 9140-78 | — | — | — | 3 шт | 890 ₴ В корзину✓ В корзине | |
| Фреза шпоночная к/х ф 40.0 КМ4 170х45 НSS Forcon ( Венгрия ) Артикул: | ⌀40.0 | — | — | — | — | 9 шт | 990 ₴ В корзину✓ В корзине | |
| Фреза шпоночная к/х ф 44.2 КМ4 190х60 внутризавод Р6М5 Артикул: | ⌀44.2 | — | — | — | — | 2 шт | 1403 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
