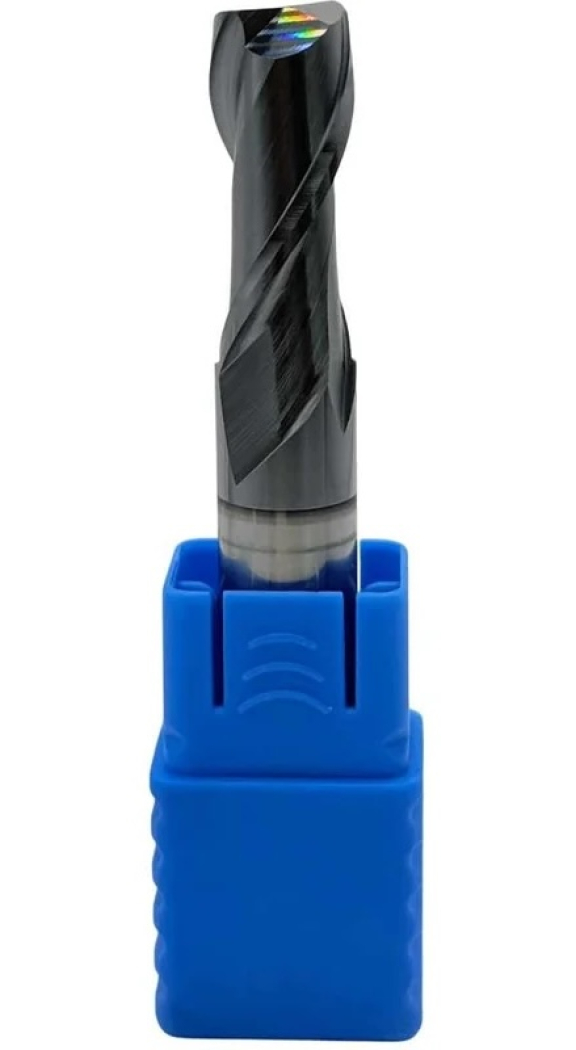

Фреза шпоночная монолитная твердосплавная ф 12 мм 75/30 с покрытием AlTiN OTTIMO

Фреза шпоночная твердосплавная ⌀12 мм OTTIMO — двузубая шпоночная фреза из монолитного твердого сплава диаметром 12 мм под паз шириной 12 мм. Общая длина 75 мм, длина режущей части 30 мм. Размеры вне таблицы ГОСТ 16463-80 — это исполнение производителя, не гостовский типоразмер.

Обрабатываемые материалы:

• PСталь конструкционная и легированная
• KЧугун серый и высокопрочный
• MКоррозионностойкая (нержавеющая) сталь — ограниченно

Совместимость и подбор

Паз шириной 12 мм в сплошном материале без предварительного сверления. Ширину задает диаметр фрезы, глубину за установ — длина режущей части.

Ширина получаемого паза

12 мм

Максимальная глубина за установ

30 мм по режущей части

Полная глубина паза при испытаниях

не менее 4,5 мм (ГОСТ 16463-80, табл. 3)

Присоединительный хвостовик

цилиндрический 12 мм

Посадочное гнездо

цанга ER под 12 мм, термозажимной или гидропластовый патрон

Врезание в сплошной материал

по оси: торцовые кромки доходят до оси вращения

Назначение и область применения

Цельный твердый сплав идет туда, где стальной корпус паяной фрезы уже не держит форму: диаметры до 12 мм, тонкая стенка между канавками, короткий вылет и высокая частота вращения. На диаметре 12 мм паяная конструкция физически не собирается — пластине негде стоять.

ГОСТ 16463-80 нормирует эти фрезы на обработку стали 45 и 40Х твердостью HRC 35…40, серого чугуна и стали 1Х18Н9Т. Твердая сталь в списке не оговорка: карбид не отпускается на нагретой кромке, поэтому улучшенная заготовка ему по силам там, где быстрорежущая фреза садится за один паз.

Характеристики

Диаметр режущей части d

12 мм

Диаметр хвостовика d1

12 мм

Общая длина L

75 мм

Длина режущей части l

30 мм

Число зубьев

2

Угол наклона спирали

20° (шаг винтовой канавки 103,5 мм)

Материал

монолитный твердый сплав

Покрытие

AlTiN

Направление резания

правое

Поле допуска диаметра

e8 — под пазы N9 и P9

Поле допуска хвостовика

h8

Допуск радиального биения

0,02 мм

Допуск торцового биения

0,03 мм

Обратная конусность

не более 0,03 мм на длине рабочей части; прямая не допускается

Шероховатость режущей части

Rz ≤ 1,6 мкм

Средняя стойкость

50 мин на режимах приложения 2 ГОСТ 16463-80

Производитель

OTTIMO

Почему у позиции нет обозначения по стандарту

Диаметр 12 мм в ГОСТ 16463-80 есть, но длины не совпадают: у позиции L 75 мм и l 30 мм, в таблице стандарта 2234-0208 — L 50 мм, l 16 мм. Это исполнение производителя, и гостовский шифр объявил бы его стандартным.

Ориентировочные режимы фрезерования

Скорости и подачи — из приложения 2 ГОСТ 16463-80 (обязательное, условия эксплуатации). Частота вращения пересчитана под диаметр 12 мм: n = 1000·Vc / (π·D) = 1000·Vc / (3,1416·12). Минутная подача F = n · z · Sz = n · 2 · Sz. Врезание ведут вертикальной подачей, проход — продольной. Средняя стойкость на этих режимах — 50 мин.

Частые вопросы

Почему двузубая, а не четырехзубая?
Шпоночный паз закрытый: стружке некуда идти, кроме как вверх по канавке. Две канавки на диаметре 12 мм дают вдвое больше объема под стружку, чем четыре. Плюс торцовые кромки двузубой доходят до оси — она врезается вниз, четырехзубая нет.

Твердосплавная фреза хрупкая — как ее не сломать?
Три причины поломки на этом инструменте: биение оснастки выше 0,01 мм, вертикальная подача при врезании наравне с продольной и вылет больше режущей части. Первое лечится патроном, второе — снижением подачи на врезании в 3—5 раз, третье — выбором фрезы по глубине паза.

Какой патрон нужен под эту фрезу?
Хвостовик цилиндрический 12 мм с полем допуска h8: цанга ER, термозажимной или гидропластовый патрон. Биение оснастки складывается с биением фрезы 0,02 мм, и на диаметре 12 мм это видно на ширине паза сразу.

Можно ли перетачивать?
По торцу — да, алмазным кругом: диаметр остается прежним. Перешлифовка по периферии уводит диаметр вниз, и паз перестает попадать в поле допуска под шпонку. Обратная конусность по стандарту допускается до 0,03 мм — больше снимать нельзя.

Преимущества

• ✓Шероховатость режущей части Rz ≤ 1,6 мкм — стенки паза не требуют доводки.
• ✓Монолитный карбид — нет паяного шва, который на диаметре 12 мм разрушается от вибрации раньше кромки.
• ✓Радиальное биение 0,02 мм и торцовое 0,03 мм: ширина паза держится в допуске весь ресурс кромки.
• ✓Хвостовик по h8 садится в цангу ER без люфта, который на этом диаметре стоит фрезы.
• ✓Врезание по оси: паз 12 мм начинается без предварительного сверления.
