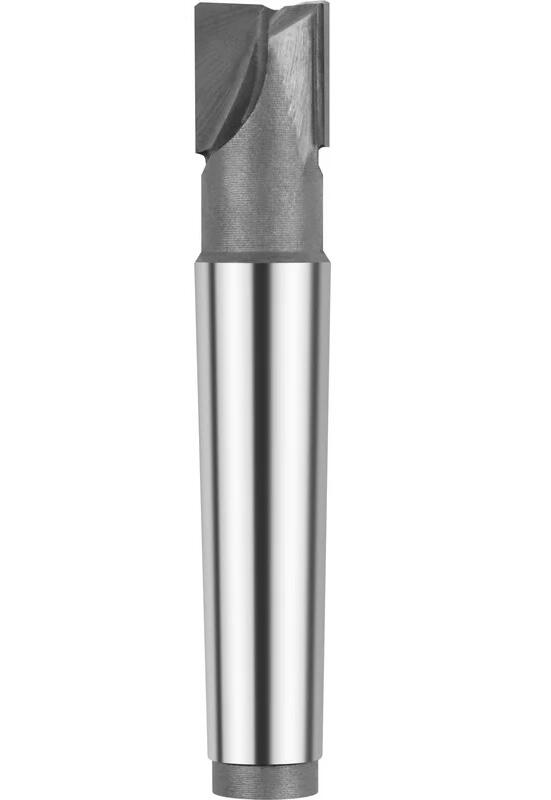

Фреза шпоночная с напайными твердосплавными пластинами к/х ф 11.5 мм КМ1

Фреза шпоночная ⌀11,5 мм КМ1 — концевая фреза с напайными твердосплавными пластинами для шпоночных пазов шириной 11,5 мм. Типоразмер за пределами таблиц ГОСТ 6396-78: посадочные и присоединительные размеры уточняйте у менеджера.

Обрабатываемые материалы:

Совместимость и подбор

Паз шириной 11,5 мм в сплошном материале за один проход по ширине. Ширину паза задает диаметр фрезы, глубину — вылет инструмента и жесткость крепления хвостовика.

Ширина получаемого паза

11,5 мм, поле допуска N9 по ГОСТ 23360-78

Присоединительный хвостовик

конус Морзе 1, наибольший диаметр конуса 12,065 мм

Посадочное гнездо

шпиндель с конусом Морзе 1 или переходная втулка с этого конуса на конус станка

Назначение и область применения

Фреза режет закрытый шпоночный паз под призматическую шпонку: врезание идет в осевом направлении на полную глубину, затем инструмент ведут продольной подачей вдоль оси вала. Торцовые кромки работают при врезании, периферийные — при продольном проходе, поэтому обе пластины нагружены и обе определяют ресурс до переточки.

Стальной корпус 40Х принимает изгиб, твердый сплав стоит только на кромке — это компромисс, который держит цену инструмента ниже цельнотвердосплавного и позволяет перепаивать корпус после выкрашивания пластины. Слой припоя нормирован: 0,15 мм для латуни Л63 и Л68, разрыв слоя не больше 10 % длины шва.

Характеристики

Диаметр рабочей части d

11,5 мм

Хвостовик

конус Морзе 1 по ГОСТ 25557-82

Число зубьев

2

Марка твердого сплава

в наименовании не указана, уточняйте у менеджера

Материал корпуса

сталь 40Х или 45Х

Твердость хвостовика

32…52 HRC (торцовая часть конического)

Направление резания

правое

Поле допуска диаметра

f8 — под паз N9; e8 — под паз P9

Допуск радиального биения

0,02 мм

Допуск торцового биения

0,03 мм

Обратная конусность

не более 0,02 мм на длине рабочей части; прямая не допускается

Шероховатость режущей части

Rz ≤ 1,6 мкм

Почему у позиции нет обозначения по стандарту

Диаметр 11,5 мм лежит за размерным рядом ГОСТ 6396-78: стандарт нормирует фрезы с коническим хвостовиком от 12 до 40 мм. Обозначение по стандарту такой фрезе не присваивается, посадочные размеры и длины уточняйте у менеджера.

Ориентировочные режимы фрезерования

Скорости резания и подачи — из таблицы 3 ГОСТ 6396-78 (режимы приемочных испытаний). Частота вращения пересчитана под диаметр 11,5 мм по формуле n = 1000·Vc / (π·D) = 1000·Vc / (3,1416·11,5). Врезание ведут вертикальной подачей на полную глубину паза, затем идут продольной. На станках с маятниковой подачей глубину на каждый ход принимают 0,2 мм, а продольную подачу увеличивают в 10 раз. СОЖ по стали — 5 % эмульсол, расход от 5 л/мин.

Частые вопросы

Почему паяная фреза, а не цельная твердосплавная?
На диаметрах от 10 мм цельный твердый сплав дорог и хрупок на длинном вылете. Стальной корпус 40Х держит изгиб, а твердый сплав стоит там, где режет. Цельные твердосплавные шпоночные фрезы стандартизованы только до 12 мм — ГОСТ 16463-80.

Какой ширины паз получится?
Номинально 11,5 мм. Диаметр фрезы выполнен по f8 — с минусовым отклонением, чтобы паз уложился в поле N9 по ГОСТ 23360-78. Под поле P9 нужна фреза с диаметром по e8, это отдельное исполнение.

Можно ли перетачивать?
Да, по задней поверхности торцовых зубьев. Диаметр при этом не трогают: снятие с периферии выводит паз из поля допуска. Ленточка на задней поверхности допускается до 0,05 мм — по ней и видно, что кромка требует заточки.

Чем эта фреза отличается от концевой того же диаметра?
Два зуба вместо трех-четырех и торцовые кромки, доходящие до оси, — фреза врезается в сплошной материал по оси. Концевая фреза с центральным зубом врезаться так не может, ей нужно наклонное или предварительно засверленное врезание.

Преимущества

• ✓Радиальное биение кромок 0,02 мм — ширина паза держится в поле N9 без правки станка.
• ✓Шероховатость передней и задней поверхностей Rz ≤ 1,6 мкм — стенки паза выходят чистыми без доводки.
• ✓Обратная конусность ограничена 0,02 мм, прямая запрещена — паз не расширяется к устью.
• ✓Паз шириной 11,5 мм получается за один проход по ширине — подгонка боковых стенок двумя проходами не нужна.
• ✓Корпус из стали 40Х или 45Х: при выкрашивании пластины корпус идет в перепайку, а не в лом.
