Фреза Т-образная ATSM90-SPGT0502-D63x6-W32-L125-Z10 под пластину SPGT 050204 AKKO

Фреза ATSM90-SPGT0502-D63X6-W32-L125-Z10 — т-образная диаметром 63 мм под сменные пластины SPGT 050204 (ZCC-CT), 10 зубьев, хвостовик Ø32 мм, цилиндрический с лыской Weldon по DIN 1835-B. Угол врезки 90° — уступ выходит под 90°. Подвод СОЖ наружный.

Совместимость и подбор

Фрезерование диаметром 63 мм. Ширину и профиль реза задает пластина, съем за проход ограничен числом зубьев и мощностью станка.

Посадочное гнездо

под пластину SPGT 050204 (ZCC-CT)

Диаметр фрезы

63 мм

Число зубьев

10

Ширина режущей части

6 мм

Крепление на станке

хвостовик Ø32 мм, цилиндрический с лыской Weldon по DIN 1835-B

Общая длина

125 мм

Угол врезки

90°

Подвод СОЖ

наружный

Назначение и область применения

Корпус несет 10 пластин и снимает металл по всей ширине реза; при затуплении меняют пластину, а корпус остается. Для диаметра 63 мм это решающий довод: цельная твердосплавная фреза такого размера стоит как несколько корпусов.

Хвостовик Ø32 мм зажимается в патрон соответствующего типа; вылет держат минимальным, отжим на фрезерной связке растет как куб вылета.

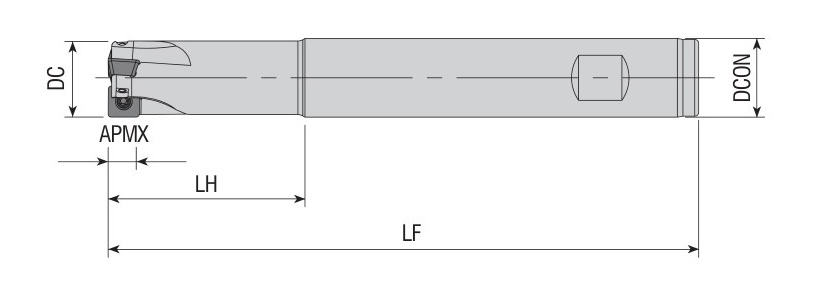

Характеристики

Обозначение

ATSM90-SPGT0502-D63X6-W32-L125-Z10

Тип фрезы

Т-образная

Сменная пластина

SPGT 050204 (ZCC-CT)

Форма пластины

Ромб 80° (C)

Диаметр фрезы

63 мм

Число зубьев

10

Ширина режущей части

6 мм

Хвостовик

Ø32 мм, цилиндрический с лыской Weldon по DIN 1835-B

Общая длина

125 мм

Угол врезки

90°

Подвод СОЖ

нет

Длина головки (LH)

30

Число режущих кромок по торцу (ZEFP ETKILI)

5

DN

31

Что означает обозначение ATSM90-SPGT0502-D63X6-W32-L125-Z10

ATSM90-SPGT0502-D63X6-W32-L125-Z10 — код заказа AKKO: серия корпуса, диаметр, посадка и число зубьев.

ATSM90

серия корпуса AKKO

D63

диаметр фрезы 63 мм

x6

ширина режущей части 6 мм

W32

хвостовик Ø32 мм, цилиндрический с лыской Weldon по DIN 1835-B

L125

общая длина 125 мм

Z10

число зубьев 10

Ориентировочные режимы фрезерования

Частота посчитана по n = 1000·Vc / (π·D) для диаметра 63 мм, минутная подача — по Vf = fz·z·n при подаче 0,1 мм на зуб и 10 зубьях. Свою подачу на зуб берут из карты пластины: у разных стружколомов она отличается вдвое.

Частые вопросы

Почему выкрашиваются пластины по краю реза

чаще всего от выхода кромки из материала под нагрузкой. Помогает попутное фрезерование и уменьшение вылета, а не снижение оборотов.

Нужен ли подвод СОЖ

при обработке стали корпус греется и пластины садятся быстрее; у этого исполнения подвод наружный, поэтому важен обильный полив в зону резания.

Сколько пластин на корпус

10 — по числу зубьев. Ставят полный комплект: работа с неполным набором дает биение и рвет оставшиеся кромки.

Какая пластина сюда встанет

SPGT 050204 (ZCC-CT). Гнездо фрезеровано под эту форму и размер, сплав и стружколом подбирают под материал детали.

Преимущества

• ✓Сменные пластины SPGT 050204 (ZCC-CT): меняется кромка, а не фреза
• ✓Шлифованные гнезда под пластины
• ✓Хвостовик Ø32 мм под стандартный патрон
• ✓Угол врезки 90°

Соседние типоразмеры

Та же серия, другой диаметр

Фреза Т-образная ATSM90-CC06-D23X10-W20-L90-Z04 под пластину CCMT 0602.. AKKO

Та же серия, другой диаметр

Фреза Т-образная ATSM90-CC06-D45x10-W32-L120-Z06 под пластину CCMT 0602.. AKKO

Та же серия, другой диаметр

Фреза Т-образная ATSM90-CC09-D32x14-W25-L100-Z04 под пластину CCMT 09T3.. AKKO

Пластины к этой фрезе

• ✓Твердосплавная пластина сверлильная по алюминию SPGT 050204-AL SN0115S SUMTOM

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
