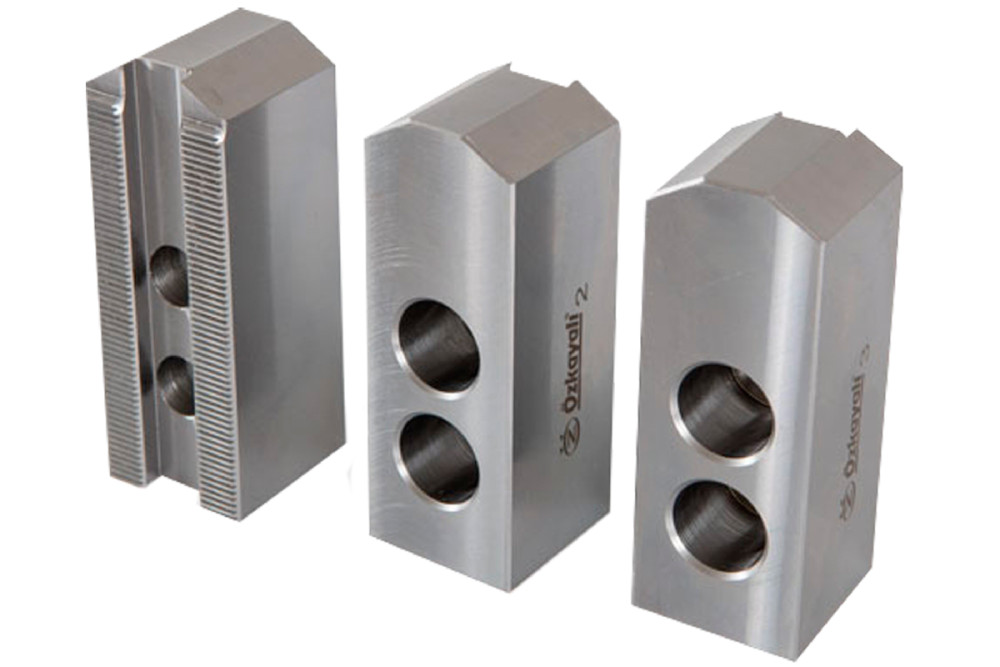

UAКомплект из 3 сырых кулачков OZKAYALI серии EU (EU 01200) к гидравлическому патрону 12". Рейка 1,5x60°, длина 150 мм, высота 52 мм, ширина 50 мм. Материал: сталь 20 цементируемая. Вес комплекта 8 кг.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареСовместимость и подбор
Кулачок садится на патрон, у которого рейка 1,5x60° и типоразмер 12 дюймов.
Назначение и область применения
Кулачок растачивают под конкретный диаметр: контакт идет по всей дуге, и биение после расточки держится на уровне сотых.
На патроне 12 дюймов комплект весит 8 кг, и это уже величина, которая ограничивает обороты. Центробежная сила растет с квадратом частоты, поэтому крупный кулачок и высокая частота несовместимы.
Длина 150 мм рассчитана на тяжелую заготовку. Проверяйте, что кулачок в разведенном положении не выходит за наружный контур патрона: выступающий угол на оборотах опаснее недостающего зажима.
Практика применения
Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса. Сырые кулачки растачивают по месту под конкретную деталь — так получают соосность лучше паспортной.
Характеристики
Типоразмер патрона 12" Серия EU Артикул EU 01200 Длина L1 150 мм Высота L 52 мм Рейка 1,5x60° Число в комплекте 3 Исполнение Сырые Вес комплекта 8 кгЧто означает обозначение EU 01200
EU 01200 – это артикул каталога OZKAYALI. Он кодирует серию и типоразмер патрона.
Масса кулачка и центробежная сила
Один кулачок весит 2,67 кг (комплект 8 кг на 3 шт). Центробежная сила считается как F = m·ω²·r, где ω = 2πn/60, а r – радиус центра масс кулачка.
Возьмем кулачок в среднем положении, r ≈ 0,076 м для патрона 12 дюймов. На 3500 об/мин получается 27,3 кН на кулачок, на 1750 об/мин – 6,8 кН. Эта сила вычитается из усилия зажима при наружном креплении детали.
Отсюда практическое правило: половинные обороты стоят вчетверо меньшего проигрыша в зажиме. Если деталь на пределе диапазона, дешевле снизить обороты, чем ставить более мощный патрон.
