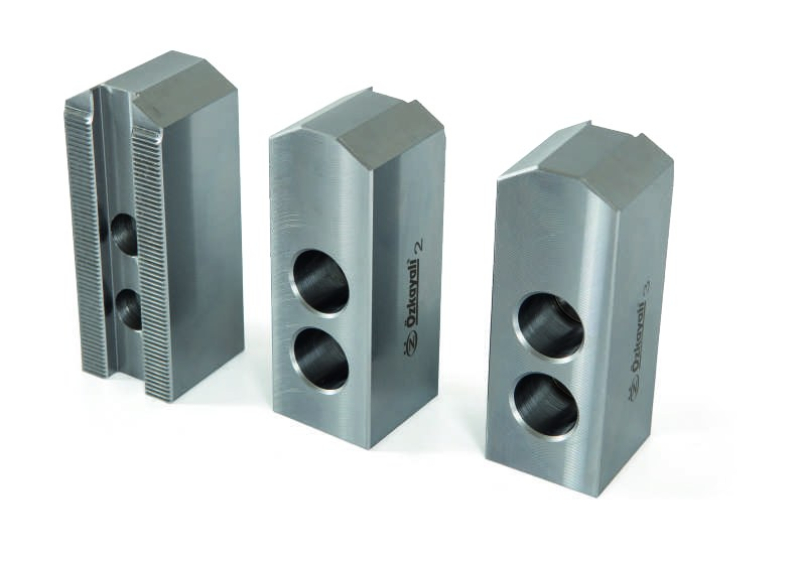

Комплект из 3 сырых кулачков OZKAYALI серии EU (EU 060) к гидравлическому патрону 6". Рейка 1,5x60°, длина 90 мм, высота 32 мм, ширина 30 мм. Материал: сталь 20 цементируемая. Вес комплекта 2 кг.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.
Совместимость и подбор
Кулачок садится на патрон, у которого рейка 1,5x60° и типоразмер 6 дюймов.
Назначение и область применения
Кулачок растачивают под конкретный диаметр: контакт идет по всей дуге, и биение после расточки держится на уровне сотых.
На патроне 6 дюймов кулачок длиной 90 мм работает у мелкой детали и высоких оборотов. Здесь критична масса: комплект 2 кг определяет, сколько усилия зажима останется на рабочей частоте.
Вылет держите минимальным.
Практика применения
Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном. Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса.
Характеристики
Типоразмер патрона 6" Серия EU Артикул EU 060 Длина L1 90 мм Высота L 32 мм Рейка 1,5x60° Число в комплекте 3 Исполнение Сырые Вес комплекта 2 кгЧто означает обозначение EU 060
EU 060 – это артикул каталога OZKAYALI. Он кодирует серию и типоразмер патрона.
Масса кулачка и центробежная сила
Один кулачок весит 0,67 кг (комплект 2 кг на 3 шт). Центробежная сила считается как F = m·ω²·r, где ω = 2πn/60, а r – радиус центра масс кулачка.
Возьмем кулачок в среднем положении, r ≈ 0,042 м для патрона 6 дюймов. На 6000 об/мин получается 11,1 кН на кулачок, на 3000 об/мин – 2,8 кН. Эта сила вычитается из усилия зажима при наружном креплении детали.
Отсюда практическое правило: половинные обороты стоят вчетверо меньшего проигрыша в зажиме. Если деталь на пределе диапазона, дешевле снизить обороты, чем ставить более мощный патрон.
