UAКулачки сборные (универсальные) к токарному патрону 250 мм, комплект 4 шт. Посадка: шаг гребенки 4 мм, ширина кулачка 27 мм, ширина паза 10 мм. Подбор по трем размерам посадки, а не по диаметру патрона.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

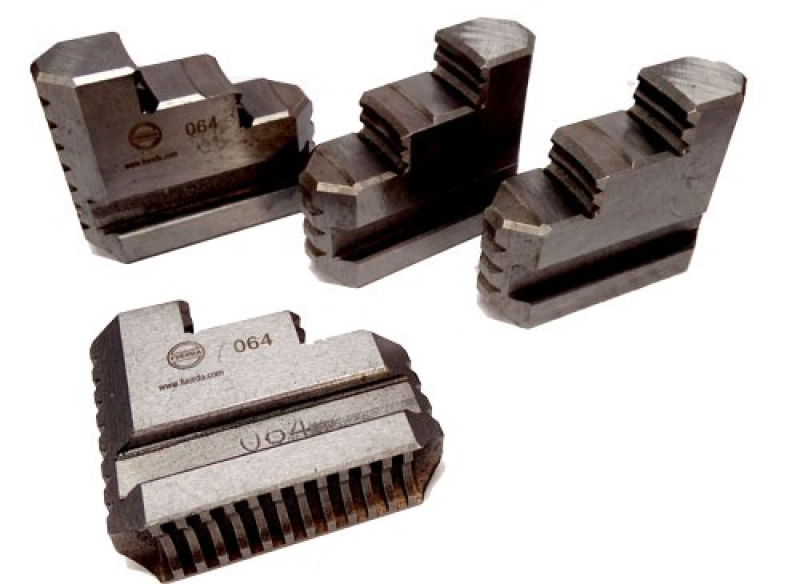

Задать вопрос о товареКулачки универсальные к токарному патрону 250 мм, 4-кулачковому, модель К72-250 . Посадка: шаг гребенки 4 мм, ширина кулачка 27 мм, ширина паза 10 мм. Кулачки каленые. Комплект из 4 шт.
Совместимость и подбор
Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза.
Назначение и область применения
Сборный кулачок состоит из базовой части, которая сидит в пазу патрона, и накладной, которую переставляют или растачивают. Это дает два выигрыша: прямое и обратное исполнение получают перестановкой накладки, а изношенную рабочую часть меняют, не покупая комплект целиком.
Кулачки — расходная часть патрона: они изнашиваются по ступеням и по гребенке раньше корпуса, и меняются комплектом. Ставить в один патрон кулачки от разных комплектов нельзя — точность самоцентрирования теряется.
Практика применения
Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном. Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса.
Характеристики
Тип и размеры — по ГОСТ 3890-82, 1654-86 (Патроны четырехкулачковые с независимым перемещением кулачков / Патроны токарные общего назначения. Общие технические условия).
Тексты стандартов: ГОСТ 3890-82, ГОСТ 1654-86.
Какой диапазон зажима дает этот комплект
В патроне 250 мм этот комплект работает в диапазоне 9–110 мм. Середина хода приходится на 59 мм — на этом диаметре кулачок опирается на полную длину гребенки, и усилие зажима максимально. У краев диапазона в зацеплении остается часть зубьев, поэтому зажим там слабее.
Второй комплект того же патрона перекрывает 90–250 мм, а работа в распор по внутреннему отверстию — 80–250 мм. Три режима вместе закрывают весь ряд от 9 до 250 мм.
Патроны каталога с такой посадкой
Совпадение проверено по трем размерам посадки, а не по диаметру: в наличии 4 патрон(ов) 250 мм этой группы — К12-250 , К12-250/C6, К72-250 , К72-250/C6 (PREMIO).
Частые вопросы
Преимущества
Соседние типоразмеры
Другие позиции раздела — в каталоге Кулачки к токарным патронам.
Как подобрать. Снимите один кулачок со своего патрона и замерьте три размера: шаг гребенки по вершинам зубьев, ширину кулачка и ширину направляющего паза. Совпасть должны все три; диаметр патрона и надпись на корпусе для подбора не годятся.
Сборные (универсальные) кулачки ставятся только на патроны своей серии — с посадкой под сборные кулачки (исполнение С). На патрон под цельные кулачки они не встанут, даже если диаметр совпадает.
