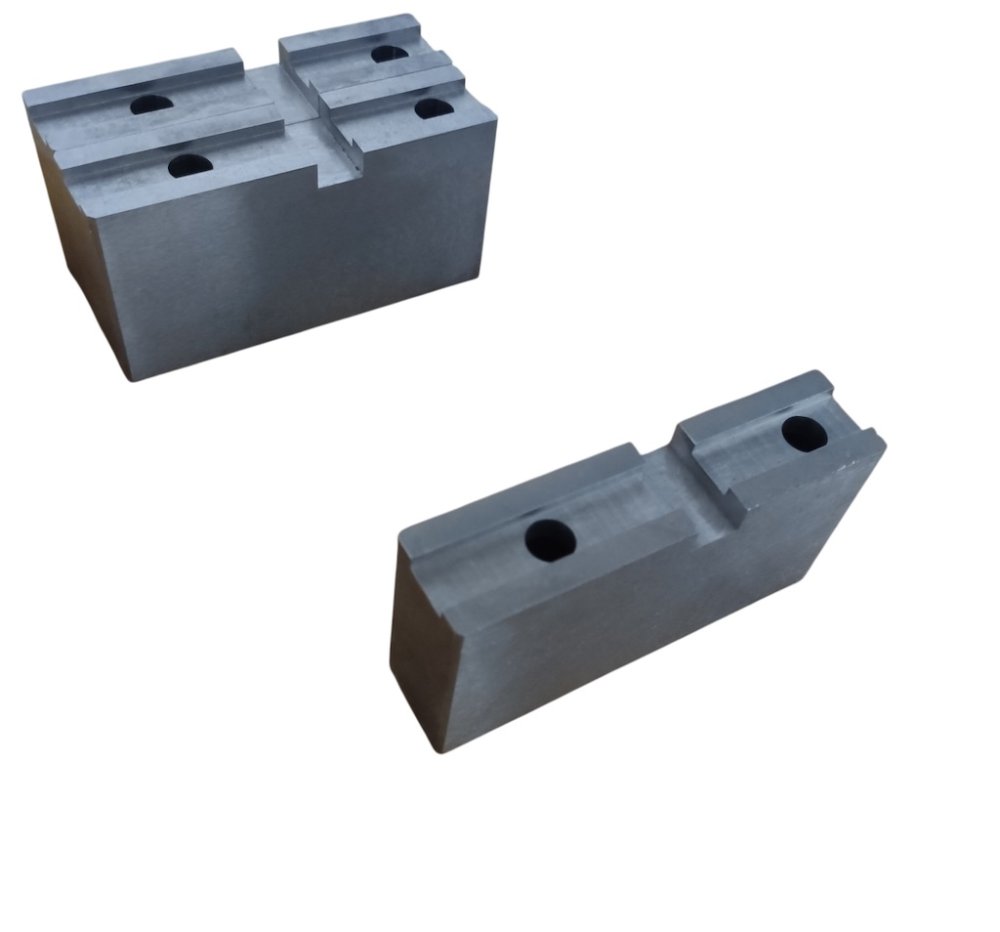

Кулачки сборные (универсальные) к токарному патрону 250 мм, 3-кулачковому. Посадка: шаг гребенки 10 мм, ширина кулачка 27 мм, ширина паза 10 мм. Кулачки сырые — растачиваются по месту под конкретную деталь. Комплект из 3 шт.
Совместимость и подбор
Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза.
- Диаметр патрона
- 250 мм
- Число кулачков в комплекте
- 3
- Шаг гребенки
- 10 мм
- Ширина кулачка
- 27 мм
- Ширина паза
- 10 мм
- Тип кулачка
- сборные (универсальные)
- Состояние поверхности
- сырые, под расточку по месту
Назначение и область применения
Сборный кулачок состоит из базовой части, которая сидит в пазу патрона, и накладной, которую переставляют или растачивают. Это дает два выигрыша: прямое и обратное исполнение получают перестановкой накладки, а изношенную рабочую часть меняют, не покупая комплект целиком.
Кулачки — расходная часть патрона: они изнашиваются по ступеням и по гребенке раньше корпуса, и меняются комплектом. Ставить в один патрон кулачки от разных комплектов нельзя — точность самоцентрирования теряется.
Практика применения
Токарный патрон — та часть станка, которая напрямую определяет соосность заготовки. Самоцентрирующий трехкулачковый зажимает круглые и шестигранные детали одним ключом, четырехкулачковый с независимыми кулачками выверяет несимметричные заготовки по индикатору. Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном.
Характеристики
- Тип
- кулачки сборные (универсальные) к токарному патрону
- Диаметр патрона
- 250 мм
- Число кулачков в комплекте
- 3
- Шаг гребенки
- 10 мм
- Ширина кулачка
- 27 мм
- Ширина паза
- 10 мм
- Исполнение
- сырые
- Производитель
- OTTIMO
- Состояние
- новые
Ближайший отечественный стандарт — по ГОСТ 2675-80, 1654-86 (Патроны самоцентрирующие трехкулачковые. Основные размеры / Патроны токарные общего назначения. Общие технические условия).
Тексты стандартов: ГОСТ 2675-80, ГОСТ 1654-86.
Посадочные размеры этой позиции в паспорте не приведены. Значения выше выведены по двум независимым рядам каталога — сырым цельным кулачкам OTTIMO того же диаметра и сборным кулачкам PREMIO того же диаметра, у которых шаг, ширина и ширина паза совпадают. Сверьте по снятому с патрона кулачку при заказе.
Какой диапазон зажима дает этот комплект
В патроне 250 мм этот комплект работает в диапазоне 6–110 мм. Середина хода приходится на 58 мм — на этом диаметре кулачок опирается на полную длину гребенки, и усилие зажима максимально. У краев диапазона в зацеплении остается часть зубьев, поэтому зажим там слабее.
Второй комплект того же патрона перекрывает 90–250 мм, а работа в распор по внутреннему отверстию — 80–250 мм. Три режима вместе закрывают весь ряд от 6 до 250 мм.
Патроны каталога с такой посадкой
Совпадение проверено по трем размерам посадки, а не по диаметру: в наличии 8 патрон(ов) 250 мм этой группы — К11-250, К11-250/C6, К11-250/D6, К11-250/D8, К11-250C, К11-250C/A2-6, К11-250C/C6, К21-250 (PREMIO).
Частые вопросы
- Как проверить, подойдут ли кулачки к моему патрону?
- Вынуть один кулачок и измерить три размера: шаг гребенки, ширину кулачка и ширину паза. У этого комплекта 10 / 27 / 10 мм. Совпасть должны все три.
- Можно ли докупить один кулачок вместо комплекта?
- Нет. Кулачки нумерованы и притерты к спирали в своем порядке; одиночная замена дает биение, которое не убирается регулировкой.
- В каком порядке ставить кулачки?
- По номерам, против часовой стрелки: первый заводят в спираль, затем второй и третий, каждый — через один виток. Порядок перепутан — кулачки не сойдутся в центре.
- Как растачивать сырые кулачки?
- В собранном патроне, с зажатым технологическим кольцом или пробкой, при рабочем давлении зажима. Диаметр расточки — по детали с полем H7, шероховатость не грубее Ra 6.
Преимущества
- ✓ Посадка указана числами — 10 / 27 / 10 мм, подбор без примерки
- ✓ Комплект из 3 шт. с заводской нумерацией — точность самоцентрирования сохраняется
- ✓ Прямое и обратное исполнение перестановкой накладки, без покупки второго комплекта
- ✓ Расточка по месту дает соосность выше, чем у готовых каленых кулачков
- ✓ Замена изношенных кулачков дешевле ремонта или замены патрона
Соседние типоразмеры
- Кулачки сборные (универсальные) к патрону токарному ф 250 К11-250C 3-х кул. шаг 10 мм, ширина 27 мм, паз 10 мм PREMIO
- тот же диаметр, другой шаг гребенки
- Кулачки сборные (универсальные) к патрону токарному ф 200 К11-200C 3-х кул. шаг 8 мм, ширина 22 мм, паз 10 мм PREMIO
- то же исполнение на патрон 200 мм
- Кулачки сборные (универсальные) к патрону токарному ф 315 К11-315C 3-х кул. шаг 11 мм, ширина 36 мм, паз 13 мм PREMIO
- то же исполнение на патрон 315 мм
Другие позиции раздела — в каталоге Кулачки к токарным патронам.
Как подобрать. Снимите один кулачок со своего патрона и замерьте три размера: шаг гребенки по вершинам зубьев, ширину кулачка и ширину направляющего паза. Совпасть должны все три; диаметр патрона и надпись на корпусе для подбора не годятся.
Сборные (универсальные) кулачки ставятся только на патроны своей серии — с посадкой под сборные кулачки (исполнение С). На патрон под цельные кулачки они не встанут, даже если диаметр совпадает.
