UAКулачки збірні (універсальні) до токарного патрона 400 мм, комплект 4 шт. Посадка: крок гребінки 6 мм, ширина кулачка 38 мм, ширина паза 13 мм. Добір за трьома розмірами посадки, а не за діаметром патрона.
Підкажемо щодо розміру, стандарту й сумісності з вашим верстатом чи оснащенням. Відповідь надійде на e-mail.

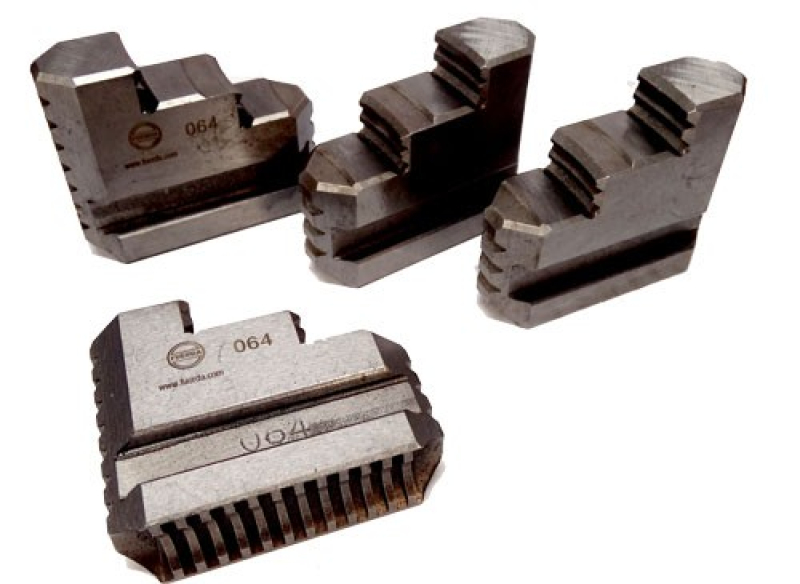

Запитати про товарКулачки універсальні до токарного патрона 400 мм, 4-кулачкового, модель К72-400 . Посадка: крок гребінки 6 мм, ширина кулачка 38 мм, ширина паза 13 мм. Кулачки гартовані. Комплект із 4 шт.
Сумісність і добір
Кулачки добирають не за діаметром патрона, а за трьома розмірами посадки: кроком гребінки, шириною кулачка і шириною паза.
Призначення та сфера застосування
Збірний кулачок складається з базової частини, яка сидить у пазу патрона, і накладної, яку переставляють або розточують. Це дає два виграші: пряме і зворотне виконання отримують перестановкою накладки, а зношену робочу частину міняють, не купуючи комплект цілком.
Кулачки — витратна частина патрона: вони зношуються по східцях і по гребінці раніше за корпус, і міняються комплектом. Ставити в один патрон кулачки з різних комплектів не можна — точність самоцентрування втрачається.
Практика застосування
Токарний патрон — та частина верстата, яка напряму визначає співвісність заготовки. Самоцентрувальний трикулачковий затискає круглі та шестигранні деталі одним ключем, чотирикулачковий із незалежними кулачками вивіряє несиметричні заготовки за індикатором. Сирі кулачки розточують по місцю під конкретну деталь — так отримують співвісність кращу за паспортну.
Характеристики
Тип і розміри — за ГОСТ 3890-82, 1654-86 (Патрони чотирикулачкові з незалежним переміщенням кулачків / Патрони токарні загального призначення. Загальні технічні умови).
Тексти стандартів: ГОСТ 3890-82, ГОСТ 1654-86.
Який діапазон затиску дає цей комплект
У патроні 400 мм цей комплект працює в діапазоні 20–210 мм. Середина ходу припадає на 115 мм — на цьому діаметрі кулачок спирається на повну довжину гребінки, і зусилля затиску максимальне. Біля країв діапазону в зачепленні лишається частина зубів, тому затиск там слабший.
Другий комплект того самого патрона перекриває 120–400 мм, а робота врозпір по внутрішньому отвору — 120–400 мм. Три режими разом закривають увесь ряд від 20 до 400 мм.
Патрони каталогу з такою посадкою
Збіг перевірено за трьома розмірами посадки, а не за діаметром: у наявності 2 патрон(ів) 400 мм цієї групи — К72-400 , К72-400/C11 (PREMIO).
Часті питання
Переваги
Сусідні типорозміри
Інші позиції розділу — у каталозі Кулачки до токарних патронів.
Як дібрати. Зніміть один кулачок зі свого патрона і виміряйте три розміри: крок гребінки по вершинах зубів, ширину кулачка і ширину напрямного паза. Збігтися мають усі три; діаметр патрона і напис на корпусі для добору не годяться.
Збірні (універсальні) кулачки ставляться лише на патрони своєї серії — з посадкою під збірні кулачки (виконання С). На патрон під суцільні кулачки вони не стануть, навіть якщо діаметр збігається.
