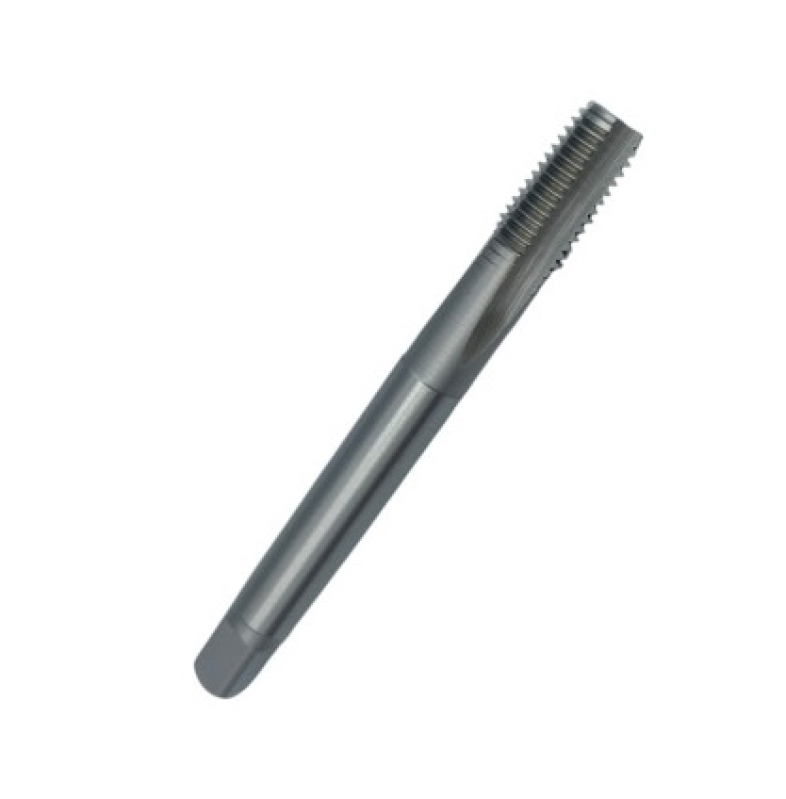

Мітчик дюймовий конічний NPT 1/16" Р6М5К5 (HSS-E) N410-3 101961 DC Swiss

Конічний мітчик NPT 1/16"–27 ріже американську трубну різьбу з конусністю, де ущільнення дає сам натяг витків, а не прокладка. Довжина різьбової частини 13 мм за загальної 71 мм, три прямі канавки, квадрат 5,5 мм. Сталь HSSE з кобальтом тримає момент, який на конусі росте з кожним обертом.

Оброблювані матеріали

• KЧавун сірий
• NЛатунь, бронза, червона бронза (коротка стружка)
• NСплави алюмінієві Si > 10 %, магнієві сплави

Сумісність і підбір

Різьба NPT 1/16" у штуцерах, манометричних бобишках і пневмоарматурі за американськими кресленнями; профіль 60° за ANSI/ASME B1.20.1.

Нарізувана різьба

NPT 1/16"

Тип отворів

наскрізні та глухі

Групи матеріалів за каталогом

31, 62, 74

Призначення та сфера застосування

NPT — конічна трубна різьба: діаметр змінюється за довжиною, тому герметичність виникає під час затягування, коли витки заклинюються один в одному. Стандарт ANSI/ASME B1.20.1 задає 27 ниток на дюйм для розміру 1/16". Таку різьбу ставлять у бобишках манометрів, у перехідниках пневмоліній, у корпусах приладів, зібраних за американською документацією.

Різьбова частина мітчика 13 мм — це весь робочий конус; глибше він не йде, а вхід в отвір припадає на найтонший кінець. Момент наростає нелінійно: кожен наступний оберт врізає більше металу, ніж попередній. Звідси й кобальтова сталь HSSE замість звичайної HSS — на такому режимі важливіший опір відпуску, ніж твердість на перших витках.

Характеристики

Тип

Мітчик дюймовий конічний

Різьба

NPT 1/16"

Стандарт різьби

ANSI/ASME B1.20.1

Кут профілю різьби

60°

Зовнішній діаметр різьби d₁

7 мм

Кількість стружкових канавок

3

Загальна довжина L

71 мм

Довжина різьбової частини l₂

13 мм

Розмір квадрата a

5,5 мм

Забірна частина

2,5×P, форма C за DIN 2197

Матеріал

кобальтова швидкорізальна сталь HSSE (Р6М5К5)

Виробник

DC Swiss SA, Швейцарія

Артикул виробника

N410-3, ID 101961

Звірено з даними виробника DC Swiss, вересень 2026.

Що означає позначення «N410-3»

N410-3 — це заводський шифр DC Swiss: кожен розряд задає одну властивість інструмента.

N

серія під нормальні матеріали

4

довгий хвостовик DIN, прохідний

1

прямі канавки

0

стандартне виконання

-3

забірна частина 2-3 витки

101961

складський номер DC Swiss

Орієнтовні режими різання

n = 1000·Vc / (π·D), D = 7 мм. Значення Vc — із прикладної таблиці каталогу DC Swiss (орієнтир для діаметрів до 20 мм); остаточний режим залежить від верстата, МОР і жорсткості деталі.

Часті запитання

Чому в конічного мітчика не вказано діаметр отвору під різьбу?

Тому що в конуса немає одного значення. Отвір під NPT задає стандарт трубної різьби через діаметр і глибину зенкування, а таблиця DC Swiss для цієї позиції дає лише розміри інструмента: довжину 71 мм, різьбову частину 13 мм і квадрат 5,5 мм.

До якого місця заводити мітчик?

До моменту, коли контрольна деталь сідає на потрібне число обертів від руки. Перебір конуса розбиває посадку і теча з’являється там, де її не було; недобір лишає з’єднання недотягнутим. Глибину перевіряють пробним згвинчуванням, а не за рискою на інструменті.

Навіщо тут кобальтова сталь, якщо матеріали м’які?

Річ не у твердості матеріалу, а в характері навантаження. На конусі всі три канавки ріжуть одночасно за наростальною товщиною, інструмент гріється наприкінці проходу. HSSE тримає відпуск краще за звичайну HSS, і кромка не сідає за перші ж отвори.

Переваги

• Кобальтова сталь HSSE — запас за нагрівом на конусному проході
• 27 ниток на дюйм за ANSI/ASME B1.20.1, профіль 60°
• Різьбова частина 13 мм за загальної довжини 71 мм — прохідний хвостовик DIN
• Три прямі канавки: коротка стружка чавуну й латуні виходить уперед
• Ущільнення за натягом витків, без прокладки й підмотки
