UAМетчик UNC №10-24 с покрытием TiN, работа напроход: шаг 1,058 мм, 24 нитки на дюйм, заборная часть 4xP, прямые канавки с подрезкой. Отверстие под резьбу 3,8 мм, внутренний диаметр резьбы 3,683-3,962 мм, класс точности 2B.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

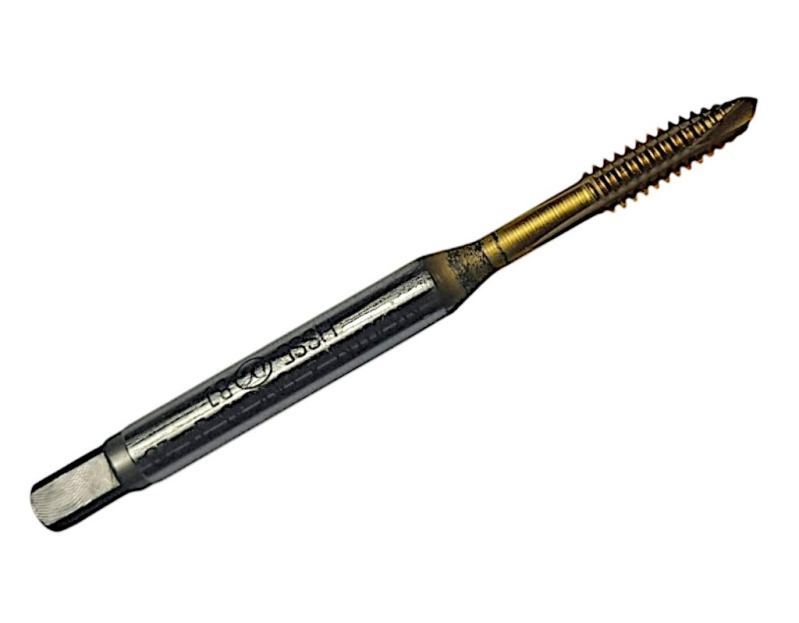

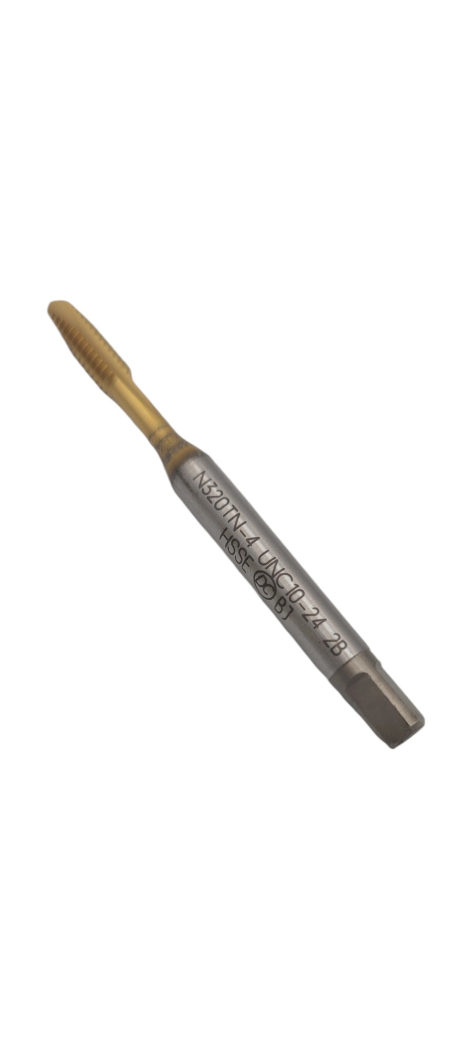

Задать вопрос о товареМетчик UNC №10–24 с покрытием TiN работает с самым крупным шагом в номерном ряду — 1,058 мм при 24 нитках на дюйм. Съем на зуб здесь больше, чем у любого предыдущего номера, поэтому нитрид титана на кромке и длинный заход 4×P идут в паре. Отверстие под резьбу 3,8 мм, работа напроход.
Обрабатываемые материалы
Грубая резьба №10–24 UNC в сквозных отверстиях стали, чугуна и алюминия: отверстие под нее 3,8 мм, стружка уходит вперед по ходу метчика.
Шаг 1,058 мм означает высокий профиль: внутренний диаметр резьбы по классу 2B лежит в пределах 3,683–3,962 мм, и метчик выбирает заметный слой металла за один проход. Отсюда два следствия. Момент на инструменте выше, чем на мелких номерах, поэтому крепление детали и соосность подачи важнее режима. И глубокий виток лучше держится в мягком материале — в алюминиевом корпусе или сером чугуне такая резьба срывается труднее мелкой.
Заборная часть 4×P раскладывает срез на несколько витков, что при таком шаге принципиально: короткий заход дал бы на первом зубе нагрузку, которую номерной диаметр не выдержит. Материалы по таблице покрытого ряда — стали автоматные, конструкционные, углеродистые и легированные, нержавеющие автоматные, чугун серый и высокопрочный, алюминиевые сплавы с кремнием; режимы 20–30 м/мин по большинству групп и 16–24 по углеродистым и легированным сталям.

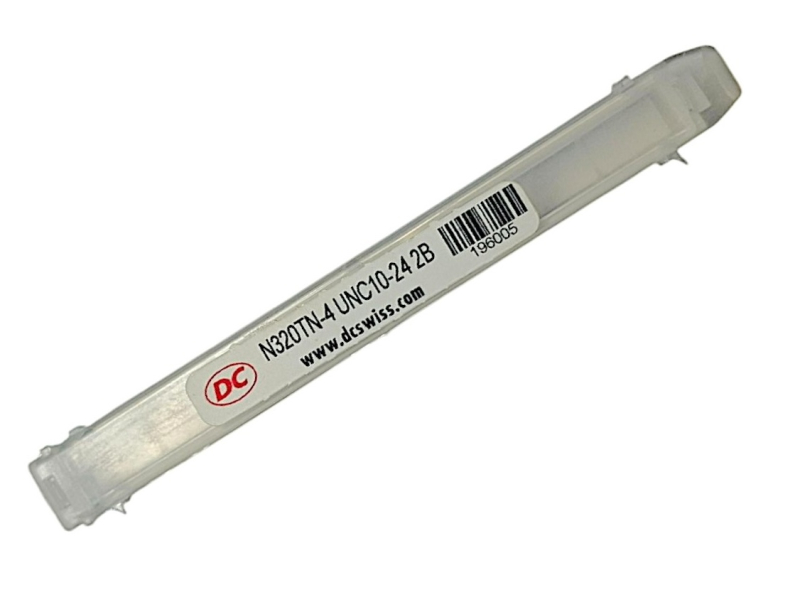

N320TN-4 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
Почему на номере 10 шаг сразу вырос до 1,058 мм?
Так устроен грубый ряд: с ростом диаметра число ниток на дюйм падает, здесь их 24. Профиль становится выше, соединение — прочнее на срыв, но и момент на метчике растет вместе с ним.
Выдержит ли тонкая стенка такую резьбу?
Считайте по высоте профиля: при внутреннем диаметре 3,683–3,962 мм металла вокруг витка должно остаться достаточно, иначе стенка деформируется при затяжке. В тонкой детали разумнее мелкий ряд того же номера — профиль ниже.
Нужен ли жесткий патрон при таком шаге?
Нужен патрон с осевой компенсацией. Метчик сам задает подачу по шагу 1,058 мм, и если шпиндель тянет его быстрее или медленнее, разница уходит в осевую нагрузку на зубья. На грубом шаге эта разница максимальна.
Полный ассортимент раздела Метчики дюймовые UNC — с ценами, остатками и подбором по размеру.
