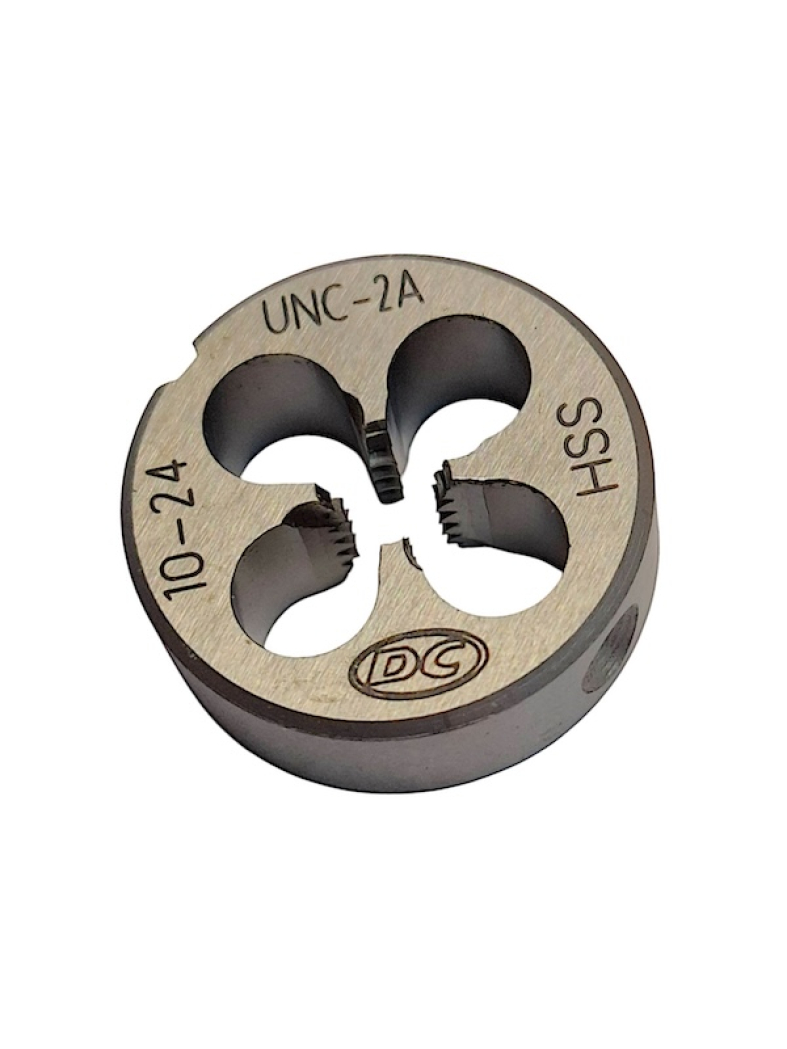

Плашка UNC №10 24 ниток на дюйм Р6М5 (HSS) N5120 104258 DC Swiss

Плашка UNC № 10–24 дает самый крупный шаг номерного ряда — 1,058 мм при 24 нитках на дюйм. Стержень протачивается под 4,71 мм, наружный диаметр готовой резьбы держится в поле 4,618–4,8 мм по классу 2A. Корпус Ø20 мм толщиной 7 мм, четыре режущие кромки, сталь HSS.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Характеристики

Тип

Плашка круглая

Резьба

UNC №10–24

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

24

Шаг резьбы P

1,058 мм

Наружный диаметр стержня после нарезки

4,618–4,8 мм

Диаметр заготовки под резьбу

Ø4,71 мм

Наружный диаметр плашки

20 мм

Толщина плашки

7 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5120, ID 104258

Сверено с данными производителя DC Swiss, сентябрь 2026.

Совместимость и подбор

Резьба № 10–24 UNC на шпильках, тягах и несущем крепеже: заготовка точится под 4,71 мм, корпус плашки 20 мм.

Нарезаемая резьба

UNC №10–24

Диаметр заготовки под резьбу

Ø4,71 мм

Посадка в плашкодержатель

корпус Ø20×7 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

Шаг больше миллиметра на диаметре под пять миллиметров означает глубокий профиль и высокий момент на воротке. Такую резьбу ставят там, где соединение собирают в грязи и разбирают многократно: садовая и сельхозтехника, шасси, рамные узлы американской сборки.

Глубокий профиль забирает у стержня заметную часть сечения: под резьбой остается меньше металла, чем у мелкой серии того же номера. На деталях, работающих на изгиб, это стоит учитывать при выборе между крупной и мелкой ниткой.

Что означает обозначение «N5120»

N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5120

круглая плашка, серия N — нормальные материалы

подрезка

заборная часть с подрезкой (от Ø 3 мм) — плашка идет по стержню мягче

104258

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Почему у № 10–24 такой крупный шаг?

Так задана крупная серия стандарта для этого номинала: 24 нитки на дюйм. То же число ниток стоит и на номере 12 — в номерном ряду это два самых грубых размера, дальше по каталогу начинаются дюймовые дроби.

Нужен ли вороток с длинными рукоятками для этого размера?

Момент здесь заметно выше, чем на мелочи ряда, поэтому короткий держатель придется поджимать с усилием и легко перекосить. Длинное плечо дает ровное вращение, а перекос на глубоком профиле сразу уводит резьбу.

Что делать, если плашка встала посреди резьбы?

Не доворачивать через силу. Отверните инструмент назад на пол-оборота, снимите его, очистите канавки и добавьте масла: чаще всего останов означает набитую стружку, а не предел прочности стержня.

Преимущества

• Шаг 1,058 мм — самая крупная нитка номерного ряда
• Поле наружного диаметра 4,618–4,8 мм, класс точности 2A
• Проточка стержня 4,71 мм по таблицам DC Swiss
• Корпус Ø20 мм толщиной 7 мм, четыре режущие кромки
• Профиль терпит грязь и многократную разборку

Сопутствующие товары

Метчик для этой резьбы

Метчик дюймовый UNC №10 24 ниток на дюйм Р6М5К5 (HSS-E) для сквозных отверстий N320TN-4 с покрытием TiN 196005 DC Swiss

Плашкодержатель

Плашкодержатель ПД 3-10

Соседние типоразмеры

Меньший размер

Плашка UNC № 8 32 ниток на дюйм Р6М5 (HSS) N5120 104269 DC Swiss

Больший размер

Плашка UNC №12 24 ниток на дюйм Р6М5 (HSS) N5120 104259 DC Swiss

Полный ассортимент раздела Плашки дюймовые UNC, UNF, UNEF, UNS — с ценами, остатками и подбором по размеру.
