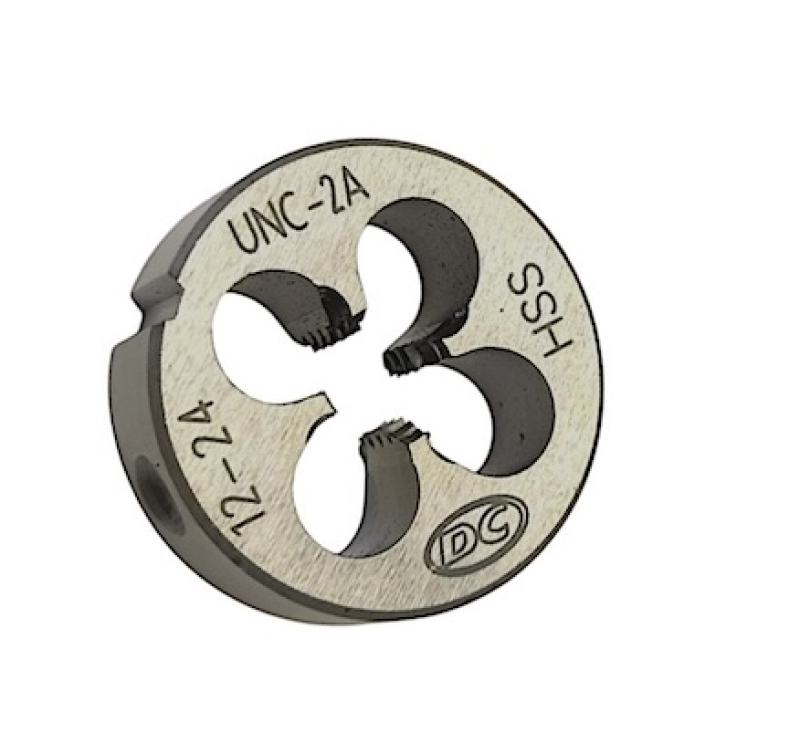

Плашка UNC №12 24 ниток на дюйм Р6М5 (HSS) N5120 104259 DC Swiss

Плашка UNC № 12–24 замыкает ряд крупной номерной резьбы: следующий размер каталога записывается уже дробью в дюймах. Шаг 1,058 мм, стержень протачивается под 5,37 мм, поле наружного диаметра 5,279–5,461 мм по классу 2A. Корпус Ø20 мм толщиной 7 мм, четыре режущие кромки.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Совместимость и подбор

Резьба № 12–24 UNC на рамных и ходовых узлах дюймовой техники: заготовка точится под 5,37 мм, корпус плашки 20 мм.

Нарезаемая резьба

UNC №12–24

Диаметр заготовки под резьбу

Ø5,37 мм

Посадка в плашкодержатель

корпус Ø20×7 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

Номер 12 — последняя ступень номерной системы. Все, что крупнее, стандарт нумерует дробями: следующий размер после него по нагрузке уже сопоставим с четвертью дюйма. На практике это означает, что запас по прочности у соединения близок к пределу номерного крепежа.

Шаг 1,058 мм тот же, что и у номера 10 крупной серии. Одинаковый шаг при разных диаметрах — частая ситуация в дюймовой системе, и именно она чаще всего приводит к тому, что деталь пытаются свинтить с чужой парой: витки совпадают по частоте, но не по диаметру.

Характеристики

Тип

Плашка круглая

Резьба

UNC №12–24

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

24

Шаг резьбы P

1,058 мм

Наружный диаметр стержня после нарезки

5,279–5,461 мм

Диаметр заготовки под резьбу

Ø5,37 мм

Наружный диаметр плашки

20 мм

Толщина плашки

7 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5120, ID 104259

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5120»

N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5120

круглая плашка, серия N — нормальные материалы

подрезка

заборная часть с подрезкой (от Ø 3 мм) — плашка идет по стержню мягче

104259

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Что идет в каталоге после № 12–24 UNC?

Дюймовые дроби, начиная с четверти дюйма. Номерная система на двенадцатом номере заканчивается, поэтому подбирать более крупную резьбу нужно уже в другом разделе — продолжения нумерации не существует.

Насколько № 12–24 близок к четверти дюйма по размеру?

Наружный диаметр здесь 5,49 мм, у резьбы на четверть дюйма он заметно больше. Внешне детали похожи, но плашка одного размера на стержень другого не наденется, и это самый простой способ проверки.

Хватит ли ручного воротка на этом размере?

Хватит, если стержень зажат в тиски или патрон, а на инструменте есть масло. Это самая тяжелая по моменту позиция номерного ряда: крупный шаг и большой диаметр складываются, и удержание детали руками уже не работает.

Преимущества

• Последний размер номерного ряда UNC перед дюймовыми дробями
• Шаг 1,058 мм, поле наружного диаметра 5,279–5,461 мм
• Проточка стержня 5,37 мм по таблицам DC Swiss
• Корпус Ø20 мм толщиной 7 мм, четыре режущие кромки
• Класс точности 2A, стали групп 11 и 12
