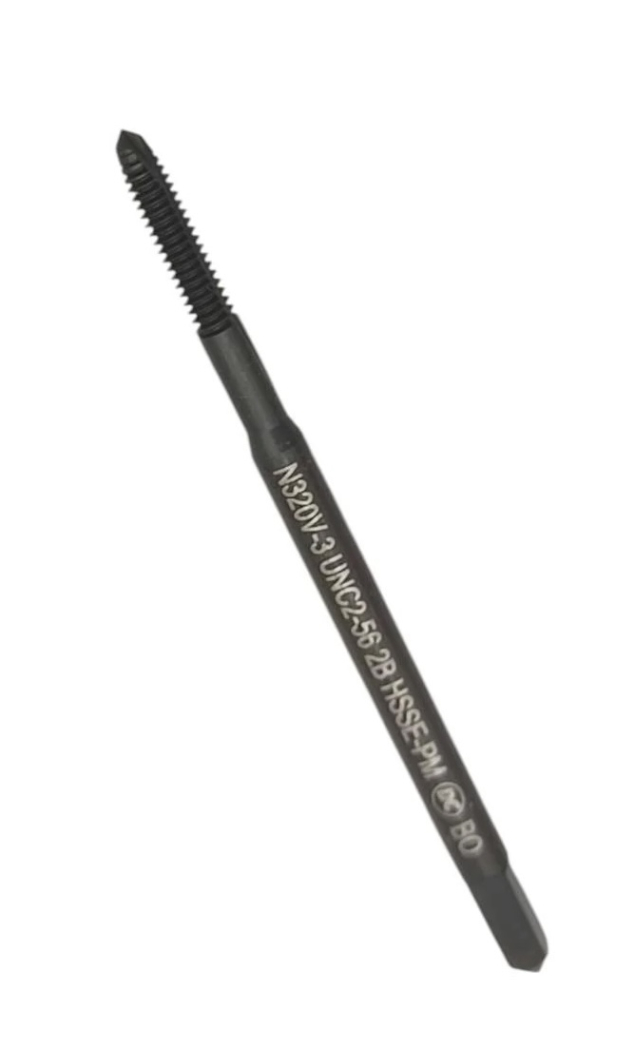

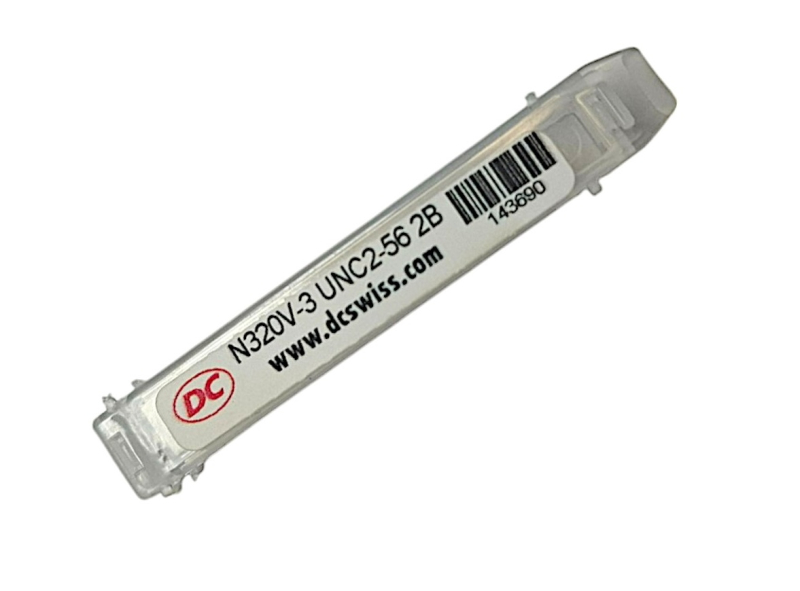

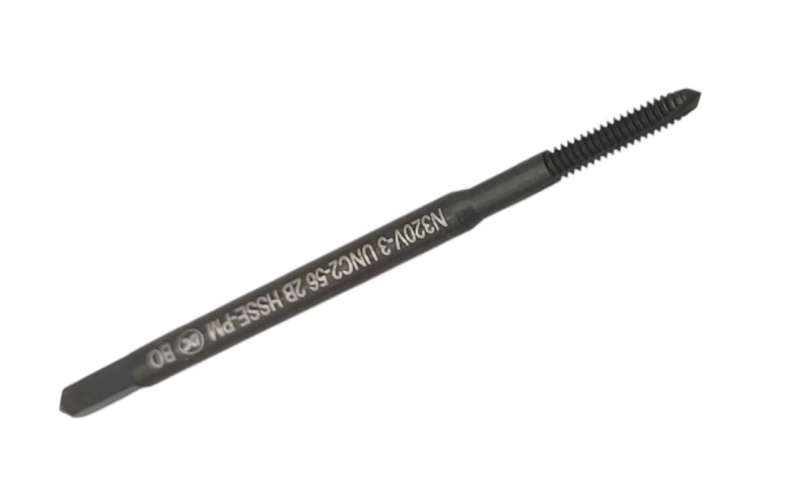

Метчик дюймовый UNC №2 56 ниток на дюйм Р6М5К5 (HSS-E) для сквозных отверстий N320V-3 143690 DC Swiss

Метчик UNC №2–56 нарезает дюймовую резьбу в сквозном отверстии Ø1,75 мм. Заборная часть 4×P с подрезкой гонит стружку вперед по ходу метчика, поэтому две канавки на диаметре 2,18 мм не забиваются. Корпус из порошковой кобальтовой стали HSSE-PM: на таком сечении обычная HSS ломается от крутящего момента раньше, чем изнашивается.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые
• PСтали углеродистые
• PСтали легированные до 850 Н/мм²
• MСтали нержавеющие автоматные
• KЧугун высокопрочный и ковкий

Совместимость и подбор

Резьба №2–56 UNC в приборных и крепежных деталях: отверстие сверлится под 1,75 мм, работа только напроход.

Нарезаемая резьба

UNC №2–56

Отверстие под резьбу

Ø1,75 мм

Тип отверстий

сквозные

Хвостовик

цилиндрический Ø2,8 мм с квадратом 2,1 мм

Взаимозаменяемость

присоединительные размеры по DIN 371 — встает в патроны и воротки любого изготовителя под этот стандарт

Группы материалов по каталогу

11, 12, 13, 14, 21, 32

Назначение и область применения

№2–56 UNC — американская приборная резьба: крепеж корпусов, кронштейнов, разъемов и оптики в технике, собранной по дюймовым чертежам. Метрический М2,5×0,45 внешне похож, но профиль и шаг не совпадают, и попытка пройти метрическим метчиком срезает нитку.

Подрезка на заборной части разворачивает стружку по оси инструмента, вниз. Это работает только там, где отверстие открыто с обратной стороны: в глухом отверстии стружка упрется в дно. Для глухих на том же размере в каталоге стоит N360V-3 с винтовой канавкой — она выносит стружку назад.

Характеристики

Тип

Метчик дюймовый

Резьба

UNC №2–56

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2B

Ниток на дюйм (25,4 мм)

56

Шаг резьбы P

0,454 мм

Наружный диаметр резьбы d₁

2,18 мм

Внутренний диаметр резьбы D₁

1,695–1,871 мм

Отверстие под резьбу

Ø1,75 мм

Число стружечных канавок

2

Общая длина L

45 мм

Длина резьбовой части l₂

9 мм

Диаметр хвостовика d₂

2,8 мм

Размер квадрата a

2,1 мм

Заборная часть

4×P, форма B по DIN 2197

Материал

порошковая кобальтовая быстрорежущая сталь HSSE-PM (Р6М5К5)

Покрытие

обработка поверхности «V»

Стандарт на инструмент

DIN 371

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N320V-4, ID 143690

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N320V-4»

N320V-4 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.

N

серия под нормальные материалы

3

длинный хвостовик DIN, усиленный

2

прямые канавки с подрезкой (винтовой заборной частью)

0

стандартное исполнение

V

обработка поверхности «V»

-4

заборная часть 3,5-5 витков, с подрезкой

143690

складской номер DC Swiss

2B

класс точности нарезаемой резьбы

Ориентировочные режимы резания

n = 1000·Vc / (π·D), D = 2,18 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.

Частые вопросы

Каким сверлом сверлить отверстие под №2–56 UNC?

Сверлом Ø1,75 мм — это значение из таблицы самого DC Swiss. Ближайшее ходовое сверло по метрическому ряду — 1,75 мм; 1,8 мм тоже пройдет, но полнота профиля упадет примерно на десятую часть.

Почему у этого метчика две канавки, а у соседних размеров три?

До Ø2,8 мм третья канавка съедает слишком много сердцевины, и метчик ломается от кручения. С №4–40 (2,84 мм) DC Swiss переходит на три канавки.

Можно ли работать им в глухом отверстии?

Нет. Заборная часть с подрезкой рассчитана на выход стружки вперед; в глухом отверстии стружка запрессуется под торцом и оборвет метчик. Берите исполнение с винтовой канавкой.

Преимущества

• Порошковая кобальтовая сталь HSSE-PM — на диаметрах до 2,8 мм DC Swiss ставит только ее
• Заборная часть 4×P: нагрузка раскладывается на 4 витка, а не на 2
• Хвостовик по DIN 371 Ø2,8 мм с квадратом 2,1 мм — встает в любой патрон и вороток под этот стандарт
• Класс точности 2B: гайка садится без подгонки
• Подбор и консультация технолога по типоразмеру перед отгрузкой
