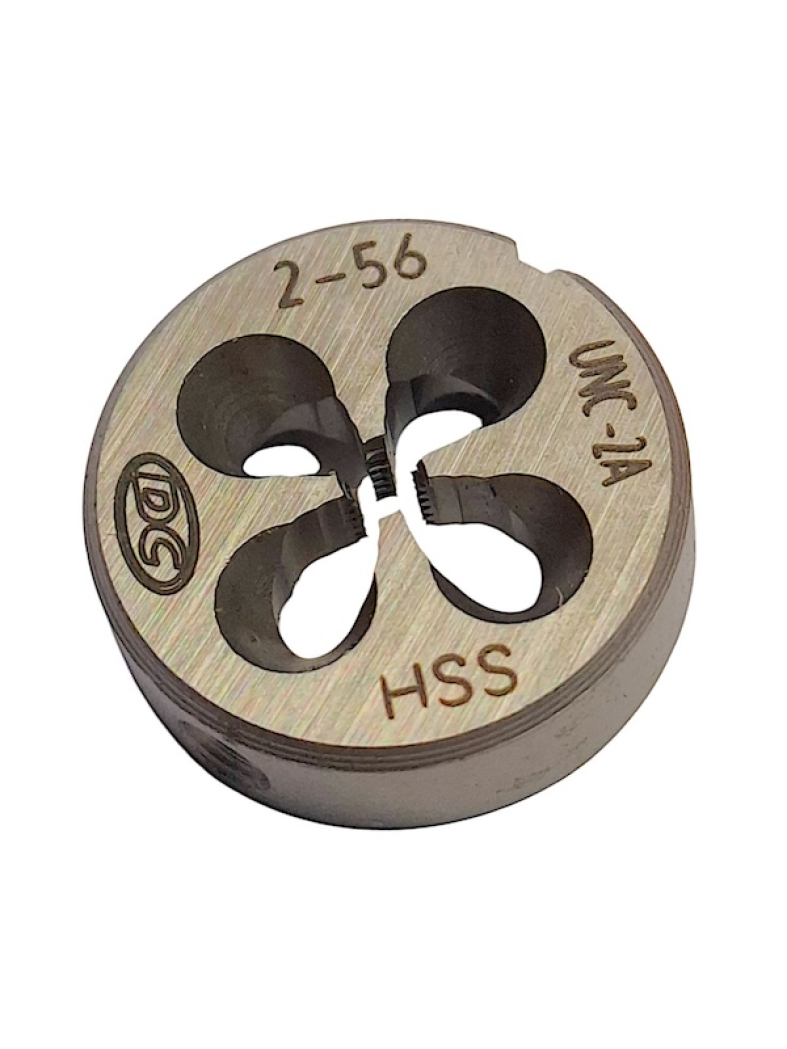

Плашка UNC № 2 56 ниток на дюйм Р6М5 (HSS) N5110 103894 DC Swiss

Плашка UNC № 2–56 — первый размер номерного ряда, где DC Swiss ставит четыре стружечных отверстия вместо трех. Резьба с 56 нитками на дюйм нарезается на стержне, проточенном под 2,12 мм, наружный диаметр готового профиля 2,18 мм. Корпус Ø16 мм толщиной 5 мм, заборная часть 1,75 витка, сталь HSS.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Совместимость и подбор

Резьба № 2–56 UNC на осях, стойках и мелких шпильках дюймовой техники: заготовка точится под 2,12 мм, корпус плашки 16 мм.

Нарезаемая резьба

UNC №2–56

Диаметр заготовки под резьбу

Ø2,12 мм

Посадка в плашкодержатель

корпус Ø16×5 мм

Группы материалов по каталогу

11, 12

Характеристики

Тип

Плашка круглая

Резьба

UNC №2–56

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

56

Шаг резьбы P

0,454 мм

Наружный диаметр стержня после нарезки

2,066–2,169 мм

Диаметр заготовки под резьбу

Ø2,12 мм

Наружный диаметр плашки

16 мм

Толщина плашки

5 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5110, ID 103894

Сверено с данными производителя DC Swiss, сентябрь 2026.

Назначение и область применения

Четвертое стружечное отверстие меняет поведение плашки: режущих кромок становится больше, нагрузка на каждую падает, а стружка делится на четыре потока вместо трех. На автоматных сталях группы 11 это заметно по чистоте вершин ниток — профиль выходит без задиров даже без промежуточного вывода инструмента.

Номер 2 в системе UNC применяется в приборной и электротехнической сборке: клеммы, стойки плат, мелкие оси. Резьба крупнее, чем UNF того же номера, поэтому лучше держит многократную разборку и не так боится забоин на первых витках.

Что означает обозначение «N5110»

N5110 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5110

круглая плашка, серия N — нормальные материалы

103894

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Преимущества

• Четыре режущие кромки вместо трех у номеров 0 и 1
• Стержень под резьбу 2,12 мм по таблице DC Swiss
• Наружный диаметр профиля 2,18 мм, класс точности 2A
• Корпус 16×5 мм по DIN EN 22568, заборная часть 1,75 витка
• Сталь HSS по группам материалов 11 и 12

Частые вопросы

Почему у № 2–56 четыре стружечных отверстия, а у номеров 0 и 1 три?

До этого размера перемычки между четырьмя отверстиями получались бы слишком тонкими и выкрашивались. На диаметре 2,18 мм металла уже хватает, и DC Swiss переходит на четыре кромки по всему остатку ряда.

Чем отличается № 2–56 UNC от № 3–56 UNF?

Числом ниток они совпадают — по 56 на дюйм, но диаметры разные: 2,18 мм против 2,51 мм, а стержень точится под 2,12 и 2,44 мм соответственно. Совпадение шага здесь ничего не значит для взаимозаменяемости.

Обязательно ли зажимать деталь в тиски?

На этом диаметре крутящий момент невелик, но плечо воротка большое. Стержень, зажатый в патрон или через мягкие губки, не проворачивается и не сминается — удержание рукой почти всегда дает уход резьбы с оси.
