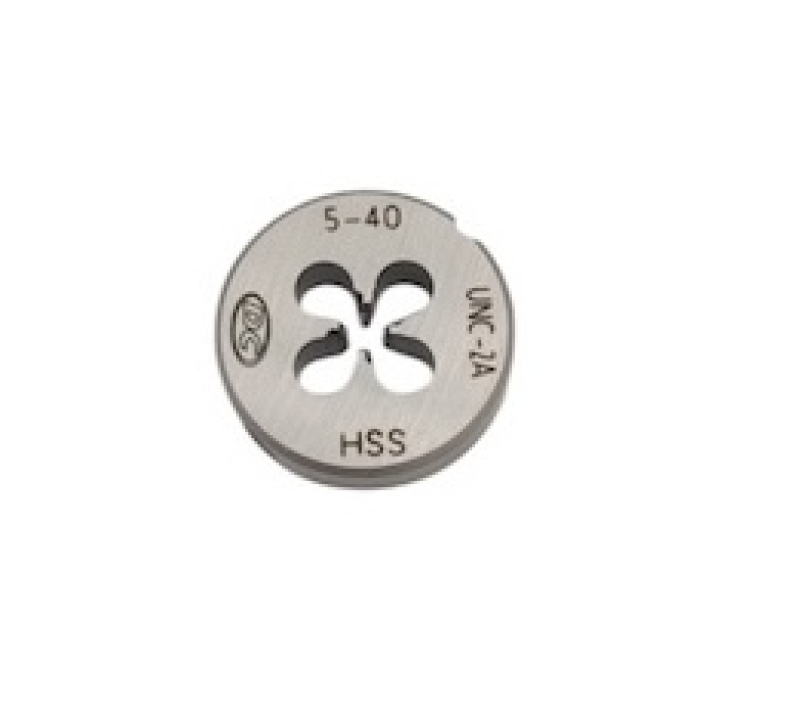

Плашка UNC № 5 40 ниток на дюйм Р6М5 (HSS) N5120 104263 DC Swiss

Плашка UNC № 5–40 — первый размер ряда в корпусе Ø20 мм: посадка меняется, хотя резьба подросла всего до 3,18 мм по наружному диаметру. Стержень протачивается под 3,09 мм, нитка крупная, 40 на дюйм. Четыре режущие кромки, толщина корпуса 5 мм, заборная часть 1,75 витка.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Совместимость и подбор

Резьба № 5–40 UNC на шпильках, стойках и осях дюймовой сборки: заготовка точится под 3,09 мм, корпус плашки уже 20 мм.

Нарезаемая резьба

UNC №5–40

Диаметр заготовки под резьбу

Ø3,09 мм

Посадка в плашкодержатель

корпус Ø20×5 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

С номера 5 DC Swiss переводит номерной ряд в корпус большего диаметра. Практический смысл простой: у 20-миллиметровой плашки больше металла вокруг режущей части, она жестче и меньше пружинит под моментом. Для мастерской это означает второй держатель — в гнездо на 16 мм такая плашка не встанет.

Номер 5 с крупной ниткой в 40 на дюйм применяют там же, где номер 4: панели, кронштейны, крепеж корпусов. Разница только в диаметре и в том, что резьба чуть выносливее на срез, потому что сечение под ней больше.

Характеристики

Тип

Плашка круглая

Резьба

UNC №5–40

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

40

Шаг резьбы P

0,635 мм

Наружный диаметр стержня после нарезки

3,026–3,154 мм

Диаметр заготовки под резьбу

Ø3,09 мм

Наружный диаметр плашки

20 мм

Толщина плашки

5 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5120, ID 104263

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5120»

N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5120

круглая плашка, серия N — нормальные материалы

подрезка

заборная часть с подрезкой (от Ø 3 мм) — плашка идет по стержню мягче

104263

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Почему корпус вырос до 20 мм именно на номере 5?

Так построен размерный ряд DC Swiss: до номера 4 включительно плашки идут в корпусе меньшего диаметра, дальше — в большем. Резьба при этом прибавила немного, но жесткость инструмента под нее заложена с запасом на весь остаток ряда.

Можно ли нарезать № 5–40 UNC на прутке без проточки?

Только если пруток калиброванный и укладывается в 3,09 мм. Обычный горячекатаный дает разброс больше допуска, и резьба выйдет с неполным профилем на тонком участке и с натягом на толстом.

Чем номер 5 предпочтительнее номера 4 в той же конструкции?

Большим сечением под резьбой: при одинаковом шаге в 40 ниток на дюйм стержень толще, поэтому соединение лучше держит срез и изгиб. Если чертеж допускает оба, на нагруженном узле берут номер 5.

Преимущества

• Первый размер ряда в корпусе Ø20 мм — жестче под моментом
• 40 ниток на дюйм при наружном диаметре резьбы 3,18 мм
• Проточка стержня 3,09 мм по таблицам DC Swiss
• Четыре режущие кромки, толщина корпуса 5 мм
• Класс точности 2A, стали групп 11 и 12

Сопутствующие товары

Метчик для этой резьбы

Метчик дюймовый UNC №5 40 ниток на дюйм Р6М5К5 (HSS-E) с винтовой канавкой для глухих отверстий N360-3 101677DC Swiss

Плашкодержатель

Плашкодержатель ПД 3-10

Соседние типоразмеры

Меньший размер

Плашка UNC № 4 40 ниток на дюйм Р6М5 (HSS) N5110 103896 DC Swiss

Больший размер

Плашка UNC № 6 32 ниток на дюйм Р6М5 (HSS) N5120 104266 DC Swiss

Полный ассортимент раздела Плашки дюймовые UNC, UNF, UNEF, UNS — с ценами, остатками и подбором по размеру.
