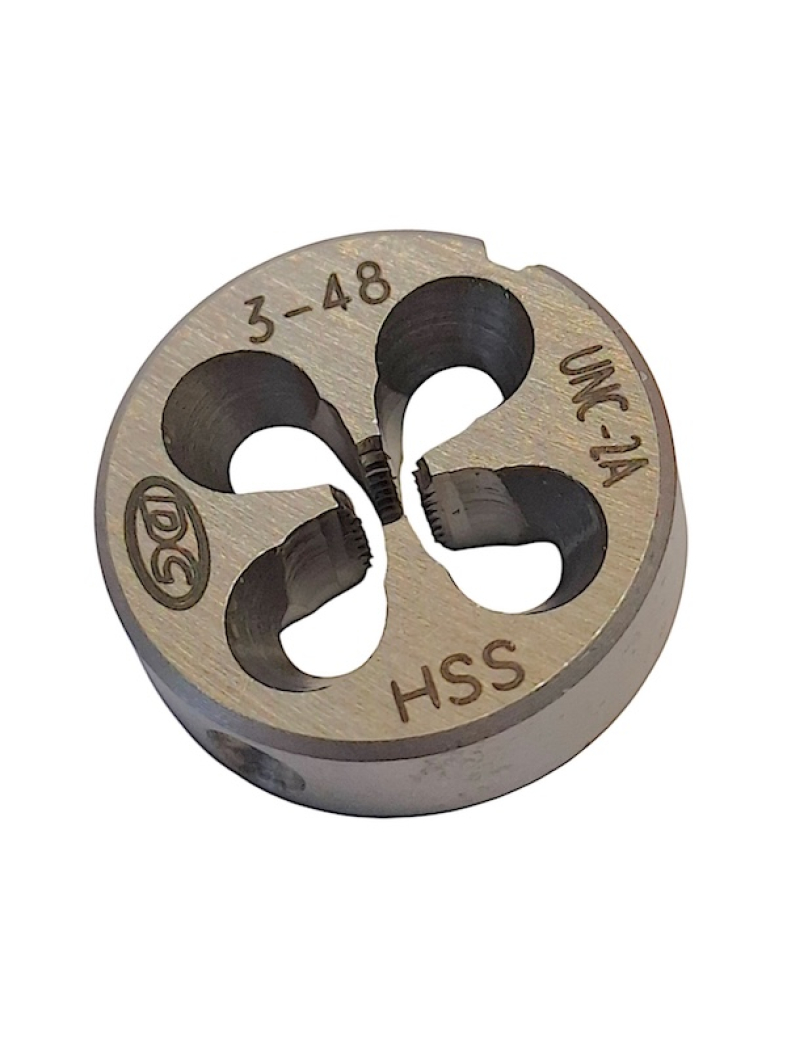

Плашка UNC № 3 48 ниток на дюйм Р6М5 (HSS) N5110 103895 DC Swiss

Плашка UNC № 3–48 нарезает крупную нитку в 48 ниток на дюйм на стержне, проточенном под 2,44 мм; наружный диаметр готовой резьбы 2,51 мм. Четыре режущие кромки, заборная часть 1,75 витка, корпус Ø16 мм толщиной 5 мм. Сталь HSS работает по автоматным, конструкционным и цементуемым сталям.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Назначение и область применения

Номер 3 — редкий размер в серийном крепеже, но обычный в ремонте американской и британской техники: вместо него не встает ни М2,5, ни М3, и заменить резьбу нечем, кроме переточки детали. Плашка нужна именно тогда, когда деталь восстанавливают под родной винт.

Крупная нитка в 48 на дюйм заметно глубже, чем 56 у соседней UNF того же номера. Профиль забирает больше металла со стержня, момент на воротке выше, зато резьба терпимее к забоинам и переносит повторную сборку без потери натяга.

Совместимость и подбор

Резьба № 3–48 UNC на тягах, осях и переходниках дюймовых узлов: заготовка точится под 2,44 мм, корпус плашки 16 мм под стандартный вороток.

Нарезаемая резьба

UNC №3–48

Диаметр заготовки под резьбу

Ø2,44 мм

Посадка в плашкодержатель

корпус Ø16×5 мм

Группы материалов по каталогу

11, 12

Характеристики

Тип

Плашка круглая

Резьба

UNC №3–48

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

48

Шаг резьбы P

0,529 мм

Наружный диаметр стержня после нарезки

2,383–2,496 мм

Диаметр заготовки под резьбу

Ø2,44 мм

Наружный диаметр плашки

16 мм

Толщина плашки

5 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5110, ID 103895

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5110»

N5110 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5110

круглая плашка, серия N — нормальные материалы

103895

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Подойдет ли вместо № 3–48 UNC метрическая М3?

Нет. Наружный диаметр резьбы 2,51 мм против 3 мм у М3, плюс другой шаг и другая система допусков. Ответная деталь, рассчитанная на номер 3, метрический винт не примет даже с натягом.

Сколько проходов делать этой плашкой?

Один. Круглая плашка снимает профиль целиком за проход, регулировка на разжим здесь не предусмотрена конструкцией. Если резьба вышла тугой, проблема в диаметре проточки, а не в числе проходов.

Чем номер 3 отличается от номера 4 того же ряда?

Диаметром: 2,51 мм против 2,84 мм, стержень точится под 2,44 и 2,76 мм. Шаг у номера 4 еще крупнее — 40 ниток на дюйм против 48, так что ни одна из двух резьб в чужую гайку не пойдет.

Преимущества

• 48 ниток на дюйм — крупная нитка ряда UNC для номера 3
• Проточка стержня 2,44 мм, наружный диаметр резьбы 2,51 мм
• Четыре режущие кромки в корпусе 16×5 мм
• Заборная часть 1,75 витка, класс точности 2A
• Ремонтный размер, которому нет метрической замены
