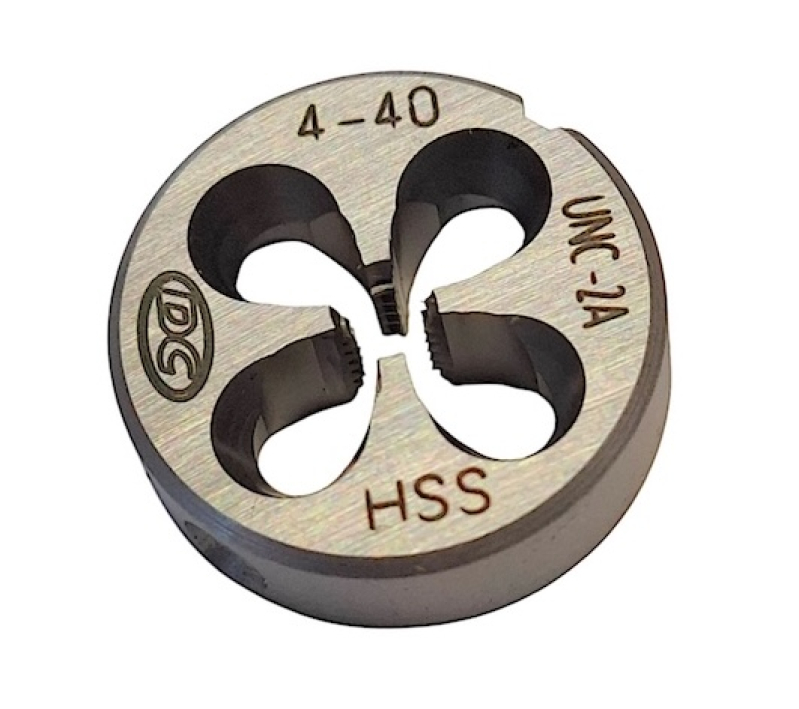

Плашка UNC № 4 40 ниток на дюйм Р6М5 (HSS) N5110 103896 DC Swiss

Плашка UNC № 4–40 замыкает часть ряда, которая живет в корпусе Ø16 мм: следующий номер уже идет в 20-миллиметровом. Резьба в 40 ниток на дюйм нарезается на стержне, проточенном под 2,76 мм, наружный диаметр профиля 2,84 мм. Четыре режущие кромки, толщина корпуса 5 мм, заборная часть 1,75 витка.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Характеристики

Тип

Плашка круглая

Резьба

UNC №4–40

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

40

Шаг резьбы P

0,635 мм

Наружный диаметр стержня после нарезки

2,695–2,824 мм

Диаметр заготовки под резьбу

Ø2,76 мм

Наружный диаметр плашки

16 мм

Толщина плашки

5 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5110, ID 103896

Сверено с данными производителя DC Swiss, сентябрь 2026.

Совместимость и подбор

Резьба № 4–40 UNC в приборном и электротехническом крепеже: заготовка точится под 2,76 мм, плашка садится в держатель на 16 мм.

Нарезаемая резьба

UNC №4–40

Диаметр заготовки под резьбу

Ø2,76 мм

Посадка в плашкодержатель

корпус Ø16×5 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

№ 4–40 — один из самых ходовых номерных размеров в американской технике: им крепят разъемы, панели, клеммные колодки и корпусные детали. Именно поэтому его чаще всего и нарезают на месте, когда нужен нестандартный по длине винт или шпилька, которой нет в готовом виде.

Обратите внимание на посадку: этот номер еще ставится в держатель на 16 мм, а начиная с номера 5 корпус вырастает до 20 мм. Если вороток один и рассчитан на больший размер, для номера 4 понадобится переходная оправка или второй держатель.

Что означает обозначение «N5110»

N5110 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5110

круглая плашка, серия N — нормальные материалы

103896

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Какой держатель нужен под № 4–40 UNC?

Под корпус Ø16 мм толщиной 5 мм по DIN EN 22568. Это последний номер ряда с такой посадкой: у номера 5 и старше корпус уже 20 мм, и один вороток на обе группы размеров не подойдет без переходника.

Почему у № 4–40 и № 5–40 одинаковое число ниток?

Шаг в дюймовой системе задан таблицей, а не пропорцией от диаметра: соседние номера могут делить одно число ниток при разных диаметрах. Стержни у них разные — 2,76 и 3,09 мм, и резьбы не взаимозаменяемы.

Что произойдет, если стержень окажется толще нормы?

Плашка пойдет туго, кромки начнут не резать, а давить, и вершины ниток завернет. Резьба формально выйдет, но по калибру не пройдет: лишний металл ей девать некуда, обратного конуса у круглой плашки нет.

Преимущества

• Ходовой размер американского крепежа: разъемы, панели, клеммы
• 40 ниток на дюйм, наружный диаметр резьбы 2,84 мм
• Проточка стержня 2,76 мм по таблице DC Swiss
• Последний номер ряда с посадкой в держатель Ø16 мм
• Четыре режущие кромки, заборная часть 1,75 витка
