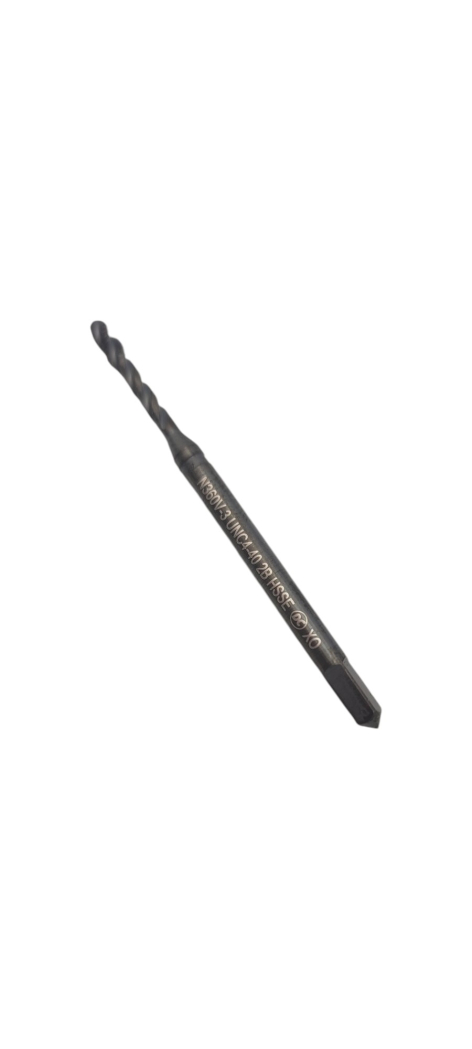

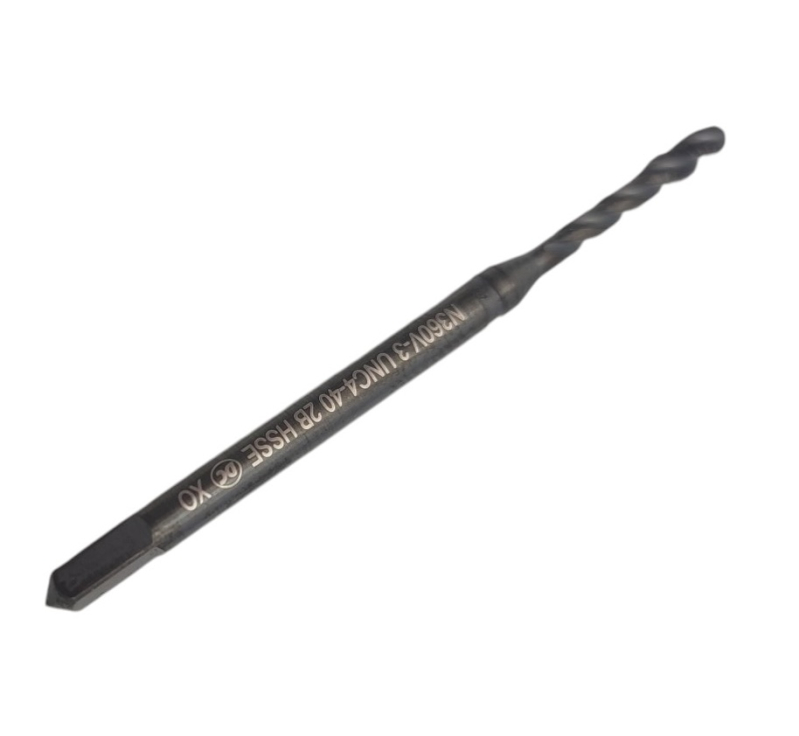

UAМетчик UNC №4-40 с винтовой канавкой для глухих отверстий, сталь HSSE с обработкой поверхности V: диаметр резьбы 2,84 мм, три канавки, правый наклон больше 27°, заборная часть 2,5xP, рабочая часть 5,5 мм, длина 56 мм, класс 2B.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареМетчик UNC №4–40 с винтовой канавкой — первый размер ряда, где канавок уже три, а не две: диаметр резьбы 2,84 мм перешел границу 2,8 мм, и сердцевины хватает на третий зуб. Правая спираль с наклоном больше 27° и заборная часть 2,5×P рассчитаны на глухое гнездо, обработка поверхности «V» — на стали и чугун.
Обрабатываемые материалы
Резьба №4–40 UNC в глухих гнездах приборных корпусов: отверстие сверлится под 2,25 мм, резьбовая часть 5,5 мм.
На 2,84 мм заканчивается зона порошковой стали и начинается обычная HSSE: сечение уже держит крутящий момент, а третья канавка добавляет режущую кромку и делит нагрузку на три зуба вместо двух. Одновременно инструмент лучше центрируется в отверстии — три опорные точки задают ось, две дают ему свободу увести резьбу. Внутренний диаметр резьбы по классу 2B лежит в пределах 2,157–2,385 мм.
Группы материалов здесь стальные: автоматные, конструкционные, углеродистые и легированные до 850 Н/мм² стали, нержавеющие автоматные, высокопрочный и ковкий чугун. Скорости низкие — 10–15 м/мин по автоматной и конструкционной стали, 8–12 по углеродистой и легированной. Обработка поверхности «V» снижает налипание на передней поверхности: именно там начинается наволакивание, из-за которого метчик теряет размер задолго до износа кромки. Рабочая часть 5,5 мм задает предельную глубину резьбы.
Сверено с данными производителя DC Swiss, сентябрь 2026.

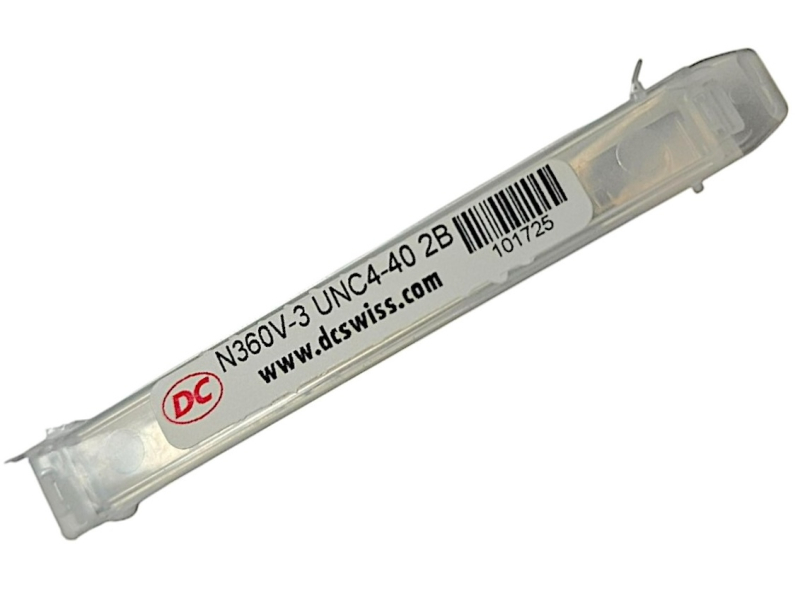

N360V-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 11 | Стали автоматные | 10–15 | 1121–1681 |
| 12 | Стали конструкционные и цементуемые | 10–15 | 1121–1681 |
| 13 | Стали углеродистые | 8–12 | 897–1345 |
| 14 | Стали легированные до 850 Н/мм² | 8–12 | 897–1345 |
| 21 | Стали нержавеющие автоматные | 10–15 | 1121–1681 |
| 32 | Чугун высокопрочный и ковкий | 10–15 | 1121–1681 |
n = 1000·Vc / (π·D), D = 2,84 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Каким сверлом сверлить отверстие под №4–40 UNC?
Сверлом Ø2,25 мм — это значение из таблицы DC Swiss для класса 2B. Ходовое метрическое сверло 2,25 мм подходит без пересчета; 2,3 мм тоже пройдет, но полнота профиля упадет.
Почему у №4–40 три канавки, а у №3–48 две?
Дело в сердцевине. До диаметра 2,8 мм третья канавка вырезала бы слишком много металла, и стержень ломался бы от кручения. Резьба 2,84 мм эту границу переходит, поэтому DC Swiss ставит третий зуб: момент делится на три кромки и центрирование становится жестче.
Зачем обработка поверхности «V» на стальном метчике?
Она уменьшает адгезию стружки к передней поверхности зуба. На нержавеющей и вязкой конструкционной стали инструмент выходит из размера не от износа, а от наростов на кромке; чистая поверхность отодвигает этот момент и держит класс резьбы дольше.
