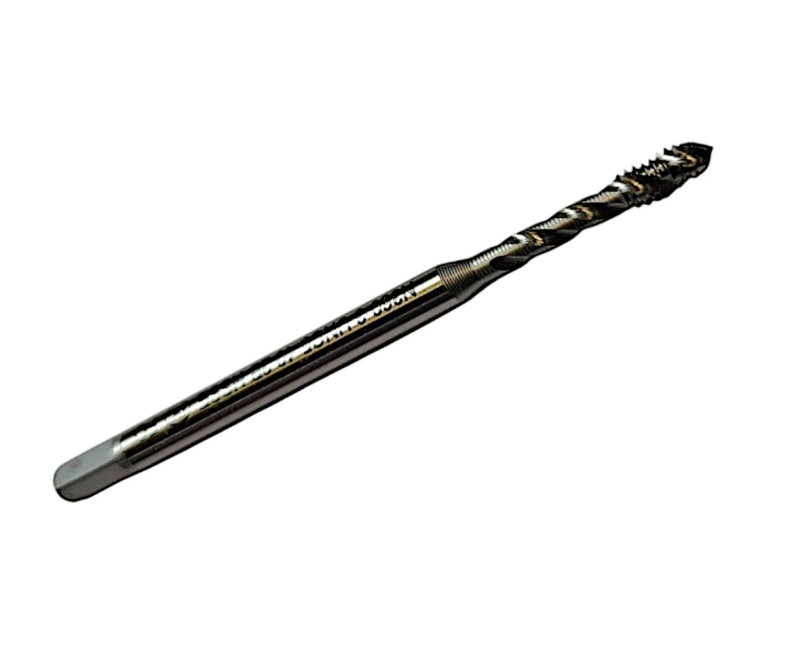

UAМетчик UNC №5-40 с винтовой канавкой, сталь HSSE. Диаметр резьбы 3,17 мм, шаг 0,635 мм, три канавки, правый наклон больше 27°, заборная часть 2,5xP. Отверстие под резьбу 2,55 мм, рабочая часть 5,5 мм, длина 56 мм. Для глухих гнезд.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареМетчик UNC №5–40 с винтовой канавкой берет глухое гнездо в меди, латуни, алюминии и пластике: правая спираль больше 27° выводит вязкую стружку наверх, а не оставляет ее под торцом. Диаметр резьбы 3,17 мм, шаг 0,635 мм, отверстие под резьбу 2,55 мм. Три канавки, заборная часть 2,5×P, рабочая часть 5,5 мм.
Обрабатываемые материалы
Резьба №5–40 UNC в глухих гнездах деталей из цветных металлов и термопластов: отверстие под нее 2,55 мм, глубина по рабочей части 5,5 мм.
Сверено с данными производителя DC Swiss, сентябрь 2026.
Грубый ряд UNC на номере 5 дает шаг 0,635 мм при наружном диаметре 3,17 мм, внутренний диаметр по классу 2B — 2,487–2,697 мм. Такая резьба держит нагрузку на мягком металле лучше мелкой: виток глубже, и его труднее сорвать в латуни или алюминии, где стенки гнезда сами по себе податливы. Три канавки на этом диаметре уже стандарт: сечение стержня выдерживает, а срез делится на три кромки.
Скорости у DC Swiss по группам расходятся втрое: 8–12 м/мин по электролитической меди, 16–24 по латуни с длинной стружкой, 20–30 по алюминию с кремнием до 1,5 % и термопластам. Медь и мягкий алюминий здесь сложнее латуни: стружка не ломается, а тянется лентой, и в глухом гнезде спасает только винтовая канавка. Термопласты требуют отдельного внимания к охлаждению — от нагрева профиль резьбы плывет уже после нескольких отверстий.

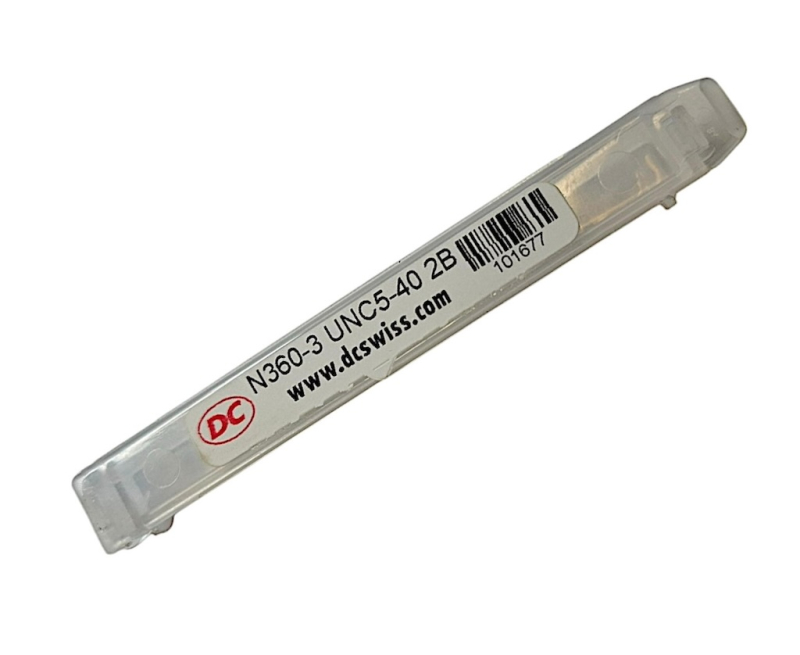

N360-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 61 | Медь электролитическая | 8–12 | 803–1205 |
| 63 | Латунь с длинной стружкой | 16–24 | 1607–2410 |
| 71 | Алюминий нелегированный | 10–15 | 1004–1506 |
| 72 | Сплавы алюминиевые Si < 1,5 % | 20–30 | 2008–3012 |
| 73 | Сплавы алюминиевые Si 1,5-10 % | 10–15 | 1004–1506 |
| 81 | Термопласты | 20–30 | 2008–3012 |
n = 1000·Vc / (π·D), D = 3,17 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Почему у мягких металлов такая низкая скорость по меди?
Медь налипает. При 8–12 м/мин стружка успевает отойти от кромки, на более высокой скорости она наваривается на переднюю поверхность, и резьба выходит рваной. У латуни стружка короткая, поэтому там каталог разрешает вдвое больше — 16–24 м/мин.
Хватит ли рабочей части 5,5 мм под винт №5?
Хватит на посадку в тонкой стенке или в неглубоком приливе. Если по чертежу винт должен войти глубже, нужен метчик с длинной резьбовой частью: здесь после заборного конуса 2,5×P полнопрофильных витков остается немного.
Чем №5–40 отличается от мелкого ряда того же номера?
Числом ниток на дюйм и отверстием. У грубого ряда 40 ниток и шаг 0,635 мм, у мелкого их больше, а профиль ниже, поэтому и сверло под него другое. Резьбы не взаимозаменяемы, хотя наружный диаметр 3,17 мм у обоих одинаковый.
