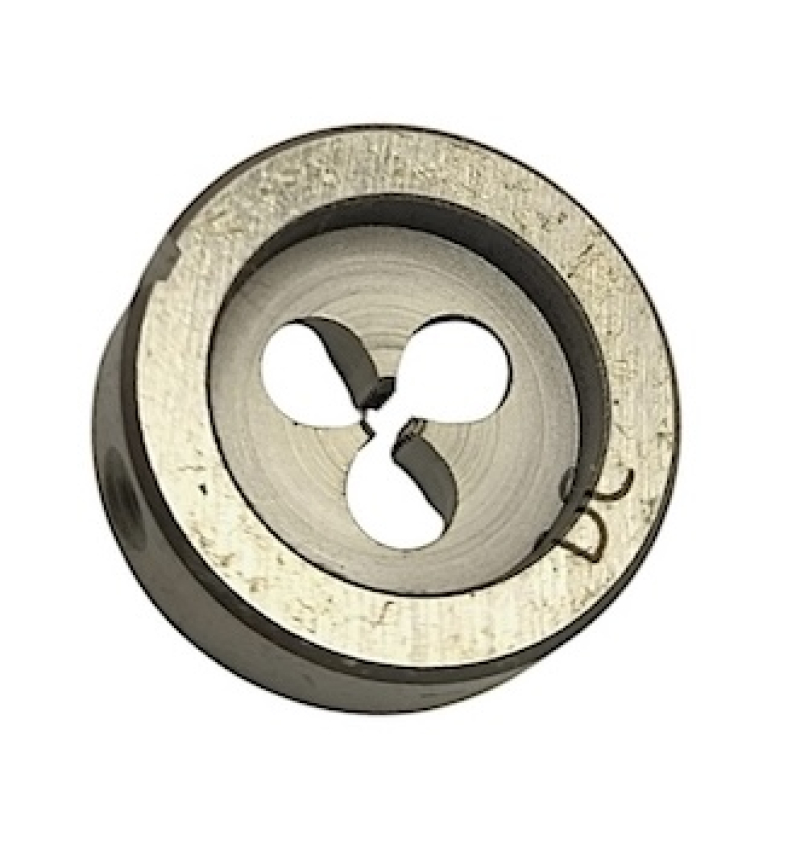

Плашка UNC № 1 64 ниток на дюйм Р6М5 (HSS) N5110 103893 DC Swiss

Плашка UNC № 1–64 открывает ряд крупной номерной резьбы: 64 нитки на дюйм на стержне Ø1,79 мм, наружный диаметр резьбы 1,85 мм. Корпус Ø16 мм толщиной 5 мм, три стружечных отверстия, заборная часть 1,75 витка. Быстрорежущая сталь HSS рассчитана на автоматные и конструкционные стали групп 11 и 12.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Совместимость и подбор

Резьба № 1–64 UNC на шпильках, тягах и мелком крепеже дюймовой сборки: заготовка точится под 1,79 мм, посадка плашки в держатель 16 мм.

Нарезаемая резьба

UNC №1–64

Диаметр заготовки под резьбу

Ø1,79 мм

Посадка в плашкодержатель

корпус Ø16×5 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

Номер 1 в системе UNC — первый размер, который встречается в обычном крепеже, а не только в приборах: стойки, шпильки, переходники в технике, собранной по дюймовым чертежам. Нитка здесь грубее, чем у UNF того же номера, поэтому резьба легче переносит загрязнение и повторную сборку, а на мягкой стали реже срывается по вершинам.

Плашка круглая по DIN EN 22568, класс точности 2A. Ту же величину стержня требует и UNF № 1–72, поэтому одна и та же проточка годится под любую из двух резьб — но только под одну: шаг у них разный, и повторный проход второй плашкой срежет уже нарезанный профиль.

Характеристики

Тип

Плашка круглая

Резьба

UNC №1–64

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

64

Шаг резьбы P

0,397 мм

Наружный диаметр стержня после нарезки

1,743–1,838 мм

Диаметр заготовки под резьбу

Ø1,79 мм

Наружный диаметр плашки

16 мм

Толщина плашки

5 мм

Число стружечных канавок

3

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5110, ID 103893

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5110»

N5110 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5110

круглая плашка, серия N — нормальные материалы

103893

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Как отличить № 1–64 UNC от № 1–72 UNF на готовой детали?

Только по числу ниток: наружный диаметр 1,85 мм у обеих. Приложите шаблон или посчитайте нитки на отрезке — у UNC их 64 на дюйм, у UNF 72. По диаметру эти резьбы неразличимы, и в этом основная ошибка подбора.

Годится ли плашка № 1–64 для коррозионностойкой стали?

Каталог DC Swiss закрепляет за ней группы 11 и 12 — автоматные, конструкционные и цементуемые стали. Коррозионностойкая в перечень не входит: на таком диаметре наклеп и налипание оборвут нитку раньше, чем плашка выйдет на полный профиль.

Нужен ли доворот назад при работе воротком?

Да. На каждые пол-оборота вперед делайте четверть назад: три стружечных отверстия вмещают немного витой стружки, и без ее ломки канавка забьется за несколько витков.

Преимущества

• Первый размер ряда UNC, где резьба держит серийный крепеж
• 64 нитки на дюйм: нитка грубее, чем у соседней UNF № 1–72
• Стержень 1,79 мм по таблице DC Swiss, без пересчета по формуле
• Три стружечных отверстия и заборная часть 1,75 витка
• Корпус Ø16 мм, толщина 5 мм — стандарт DIN EN 22568
