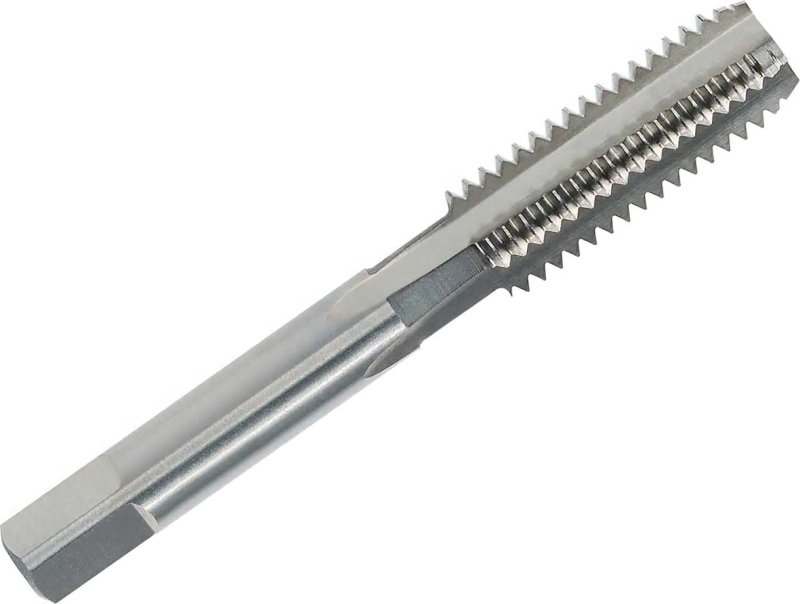

Метчик дюймовый UNF 9/16" 18 нитей Р6М5 шлифованный OTTIMO

Метчик дюймовый UNF 9/16″ из быстрорежущей стали Р6М5 (HSS) — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: унифицированная дюймовая резьба UNF (мелкий шаг), профиль 60°, ANSI/ASME B1.1. Шлифованный профиль резьбы — точность и стойкость выше, чем у накатанного. Поставляется под складской маркой OTTIMO.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• KЧугун серый, ковкий, с шаровидным графитом
• NЦветные металлы и сплавы: алюминий, медь, латунь, бронза

Что этим делают

Нарезаемая резьба

UNF 9/16″

Отверстие под резьбу

⌀12,9 мм

Назначение и область применения

Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания.

Ремонт американской и импортной техники: крепеж SAE, гидроарматура, автомобильные и станочные узлы. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Метчик дюймовый

Резьба

UNF 9/16″ — унифицированная дюймовая резьба UNF (мелкий шаг), профиль 60°, ANSI/ASME B1.1

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Ниток на дюйм (25,4 мм)

18

Наружный диаметр резьбы

14,29 мм

Шаг резьбы P (25,4 / TPI)

1,41 мм

Средний диаметр D₂

13,37 мм

Внутренний диаметр D₁

12,76 мм

Сверло под резьбу

⌀12,9 мм

Материал

быстрорежущая сталь Р6М5 (HSS)

Что означает обозначение «дюймовый UNF 9/16" 18 нитей Р6М5 шлифованный OTTIMO»

Р6М5 — это быстрорежущая сталь, аналог HSS M2.

Р6М5

быстрорежущая сталь, аналог HSS M2

UNF

унифицированная дюймовая резьба, мелкий шаг

нитей

число ниток на дюйм (25,4 мм)

Частые вопросы

Какое отверстие сверлить под UNF 9/16″?

Под резьбу UNF 9/16″ сверлите отверстие ⌀12,9 мм — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.

Можно ли работать этим метчиком вручную?

Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.

Преимущества

• Рабочая часть: быстрорежущая сталь Р6М5 (HSS)
• Подбор и консультация по типоразмеру перед отгрузкой
