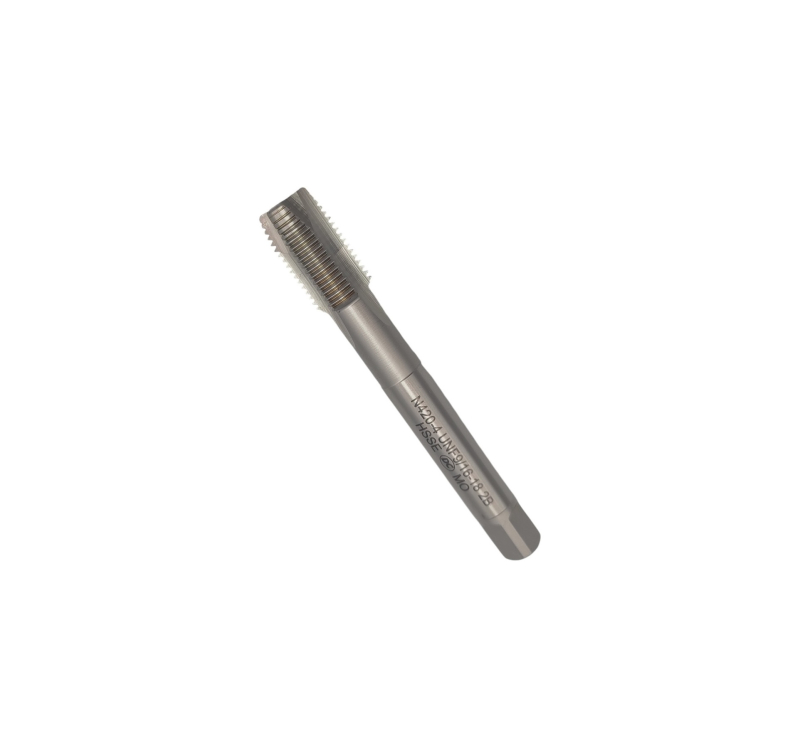

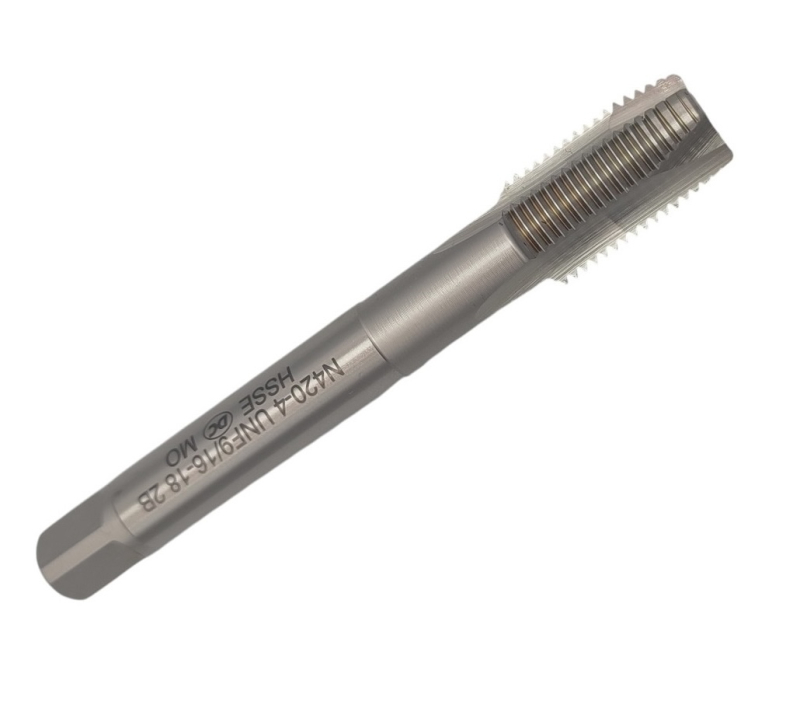

Метчик дюймовый UNF 9/16" 18 ниток на дюйм Р6М5К5 (HSS-E) для сквозных отверстий DIN374 N420-4 102227 DC Swiss

Метчик дюймовый UNF 9/16″ из кобальтовой быстрорежущей стали Р6М5К5 (HSS-E) — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: унифицированная дюймовая резьба UNF (мелкий шаг), профиль 60°, ANSI/ASME B1.1. Производство DC Swiss, Швейцария.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• MНержавеющая сталь, аустенитная и дуплексная
• SЖаропрочные сплавы и титан

Что этим делают

Нарезаемая резьба

UNF 9/16″

Отверстие под резьбу

⌀12,9 мм

Тип отверстий

сквозные

Назначение и область применения

Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания.

Ремонт американской и импортной техники: крепеж SAE, гидроарматура, автомобильные и станочные узлы. Сквозные отверстия: удлиненный заборный конус снижает осевое усилие и риск обрыва. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Метчик дюймовый

Резьба

UNF 9/16″ — унифицированная дюймовая резьба UNF (мелкий шаг), профиль 60°, ANSI/ASME B1.1

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Ниток на дюйм (25,4 мм)

18

Наружный диаметр резьбы

14,29 мм

Шаг резьбы P (25,4 / TPI)

1,41 мм

Средний диаметр D₂

13,37 мм

Внутренний диаметр D₁

12,76 мм

Сверло под резьбу

⌀12,9 мм

Материал

кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)

Серия

DIN 374

Что означает обозначение «дюймовый UNF 9/16" 18 ниток на дюйм Р6М5К5 (HSS-E) для сквозных отверстий DIN374 N420-4 102227 DC Swiss»

Р6М5К5

кобальтовая быстрорежущая сталь (5% Co)

UNF

унифицированная дюймовая резьба, мелкий шаг

ниток

число ниток на дюйм (25,4 мм)

DIN3

серия по немецкому стандарту DIN

HSS-E

кобальтовая быстрорежущая сталь

Частые вопросы

Какое отверстие сверлить под UNF 9/16″?

Под резьбу UNF 9/16″ сверлите отверстие ⌀12,9 мм — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.

Можно ли работать этим метчиком вручную?

Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.

Преимущества

• ✓Рабочая часть: кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)
• ✓Подбор и консультация по типоразмеру перед отгрузкой
