Артикул SP-55575 · DC Swiss

Метчик дюймовый UNF 1/2" 20 ниток на дюйм Р6М5К5 (HSS-E) DIN374 N410-3 102000 DC Swiss

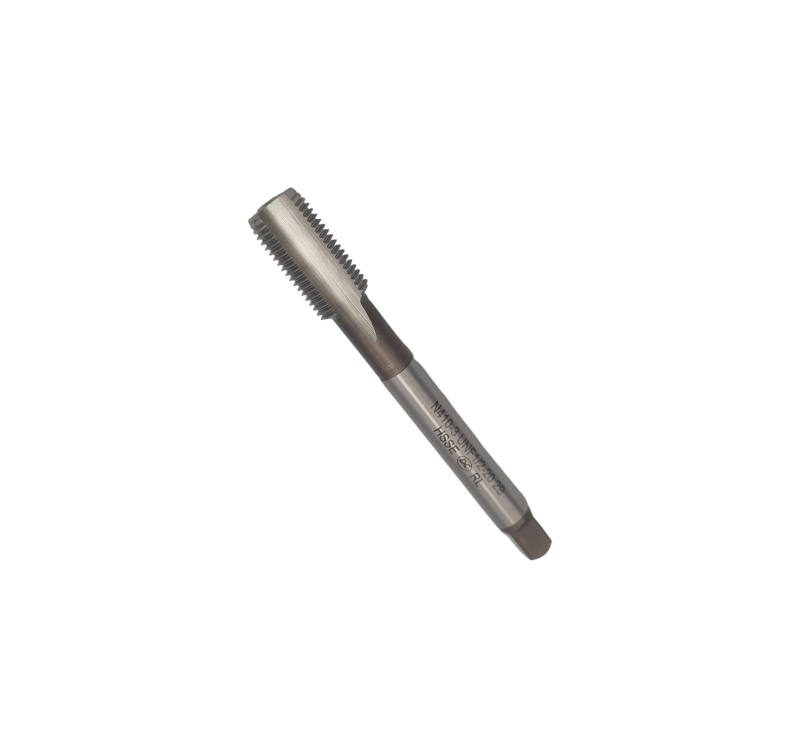

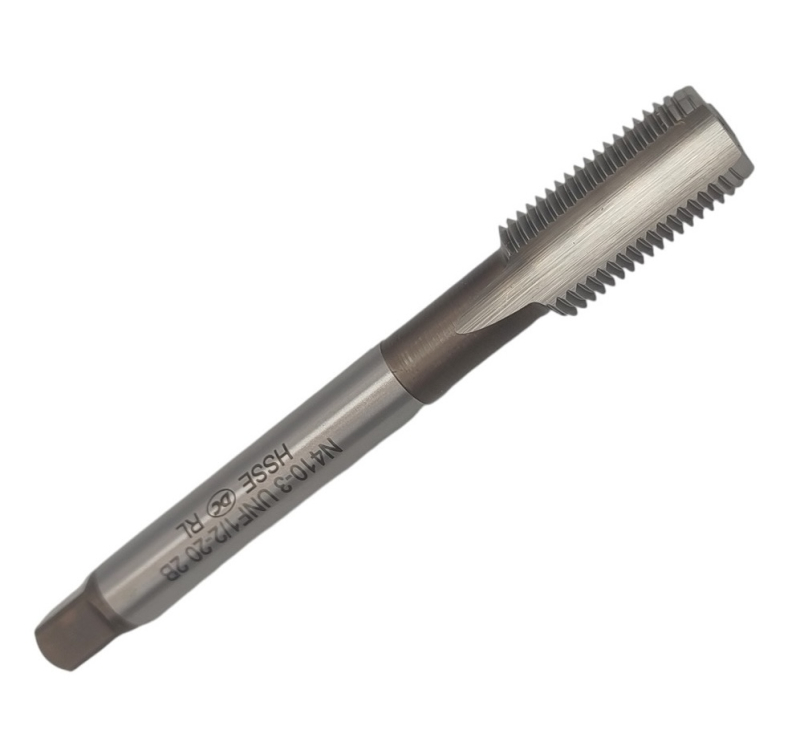

Метчик UNF 1/2"-20 из стали HSS-E по DIN 374: шаг 1,27 мм, 20 витков на дюйм, номинал 12,7 мм, длина 100 мм, резьбовая часть 24 мм, хвостовик Ø9,0 мм с квадратом 7,0 мм, три прямые канавки. Отверстие 11,4 мм, класс 2B.

Размер

1/4″3/8″1/2″5/8″3/4″

Метчик дюймовый UNF 1/2" 20 нитей Р6М5К5 (HSS-E) DIN374 N410-3 102000 DC
Swiss

2878 ₴

Цена без НДС · Безнал с НДС 3 454 ₴

В наличии, 2 шт на складе

Отгружается со склада: Харьков-1

Нужен нестандартный размер или шаг? Изготовим →

Артикул: SP-55575
Производитель: DC Swiss

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Метчик UNF 1/2"–20 дает на полудюймовом диаметре двадцать витков на дюйм с шагом 1,27 мм. Отверстие под резьбу 11,4 мм. Исполнение DIN 374: длина 100 мм, резьбовая часть 24 мм, хвостовик Ø9,0 мм с квадратом 7,0 мм, три прямые канавки.

Обрабатываемые материалы

KЧугун серый
NЛатунь, бронза, красная бронза (короткая стружка)
NСплавы алюминиевые Si > 10 %, магниевые сплавы

Совместимость и подбор

Резьба 1/2"–20 UNF в шатунных крышках, рулевых тягах и гидравлических штуцерах: отверстие 11,4 мм, сквозные и глухие гнезда.

Нарезаемая резьба: UNF 1/2"–20
Отверстие под резьбу: Ø11,4 мм
Тип отверстий: сквозные и глухие
Хвостовик: цилиндрический Ø9 мм с квадратом 7 мм
Взаимозаменяемость: присоединительные размеры по DIN 374 — встает в патроны и воротки любого изготовителя под этот стандарт
Группы материалов по каталогу: 31, 62, 74

Характеристики

Тип: Метчик дюймовый
Резьба: UNF 1/2"–20
Стандарт резьбы: ANSI/ASME B1.1
Угол профиля резьбы: 60°
Класс точности резьбы: 2B
Ниток на дюйм (25,4 мм): 20
Шаг резьбы P: 1,27 мм
Наружный диаметр резьбы d₁: 12,7 мм
Внутренний диаметр резьбы D₁: 11,329–11,607 мм
Отверстие под резьбу: Ø11,4 мм
Число стружечных канавок: 3
Общая длина L: 100 мм
Длина резьбовой части l₂: 24 мм
Диаметр хвостовика d₂: 9 мм
Размер квадрата a: 7 мм
Заборная часть: 2,5×P, форма C по DIN 2197
Материал: кобальтовая быстрорежущая сталь HSSE (Р6М5К5)
Стандарт на инструмент: DIN 374
Производитель: DC Swiss SA, Швейцария
Артикул производителя: N410-3, ID 102000

Сверено с данными производителя DC Swiss, сентябрь 2026.

Назначение и область применения

На полудюймовом крепеже мелкая нитка выигрывает вдвойне: она дает более точную затяжку по моменту и держит соединение под знакопеременной нагрузкой. Поэтому 1/2"–20 стоит там, где болт нагружен циклически — ходовая часть, шатунные крышки, крепление гидроцилиндров.

Класс точности 2B задает внутренний диаметр готовой резьбы в границах 11,329–11,607 мм. Диапазон узкий, всего около четверти миллиметра, и выдержать его можно только при соосном заходе: заборная часть 2,5×P на шаге 1,27 мм короткая и выправить перекос не успевает.

Что означает обозначение «N410-3»

N410-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.

N: серия под нормальные материалы
4: длинный хвостовик DIN, проходной
1: прямые канавки
0: стандартное исполнение
-3: заборная часть 2-3 витка
102000: складской номер DC Swiss
2B: класс точности нарезаемой резьбы

Ориентировочные режимы резания

Группа	Материал	Vc, м/мин	n, об/мин
31	Чугун серый	10–15	251–376
62	Латунь, бронза, красная бронза (короткая стружка)	20–30	501–752
74	Сплавы алюминиевые Si > 10 %, магниевые сплавы	10–15	251–376

n = 1000·Vc / (π·D), D = 12,7 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.

Преимущества

Шаг 1,27 мм, двадцать витков на дюйм при номинале 12,7 мм
Отверстие 11,4 мм, класс 2B, диапазон 11,329–11,607 мм
DIN 374: длина 100 мм, резьбовая часть 24 мм
Хвостовик Ø9,0 мм с квадратом 7,0 мм, три прямые канавки
Заборная часть 2,5×P: сквозные и глухие гнезда

Частые вопросы

Взаимозаменяемы ли болты 1/2"–20 и 1/2"–13?

Нет, хотя диаметр у них общий. Двадцать витков на дюйм против тринадцати — профили не совпадают ни по шагу, ни по высоте, и попытка вкрутить не тот болт заканчивается срезанной ниткой в детали.

Какое сверло берут под 1/2"–20?

Каталожное значение 11,4 мм. Оно на шесть десятых крупнее, чем под грубую нитку того же диаметра, и это не запас, а расчетная величина: мелкий профиль просто не уходит так глубоко в тело детали.

Чем DIN 374 удобнее для этого размера?

Он короче: 100 мм против более длинной грубой серии на том же диаметре, при одинаковой резьбовой части 24 мм. Меньше вылет из патрона — меньше биение, а для узкого поля допуска класса 2B это решает.

Сопутствующие товары

Плашка для этой резьбы: Плашка UNF 1/2 20 ниток на дюйм Р6М5 (HSS) N5120 104292 DC Swiss
Вороток для метчиков: Метчикодержатель (вороток для метчиков) М 3-М14

Соседние типоразмеры

Меньший размер: Метчик дюймовый UNF 7/16" 20 нитей Р6М5К5 (HSS-E) DIN374 N410-3 102006 DC Swiss
Больший размер: Метчик дюймовый UNF 9/16" 18 ниток на дюйм Р6М5К5 (HSS-E) для сквозных отверстий DIN374 N420-4 102227 DC Swiss

Полный ассортимент раздела Метчики дюймовые UNF — с ценами, остатками и подбором по размеру.

Узкое поле допуска класса 2B съедается перекосом раньше, чем износом. Если резьба нарезается в тисках на сверлильном станке, потратьте минуту на выверку стола: увод в полградуса на длине резьбовой части 24 мм выводит профиль за границы 11,329–11,607 мм.
