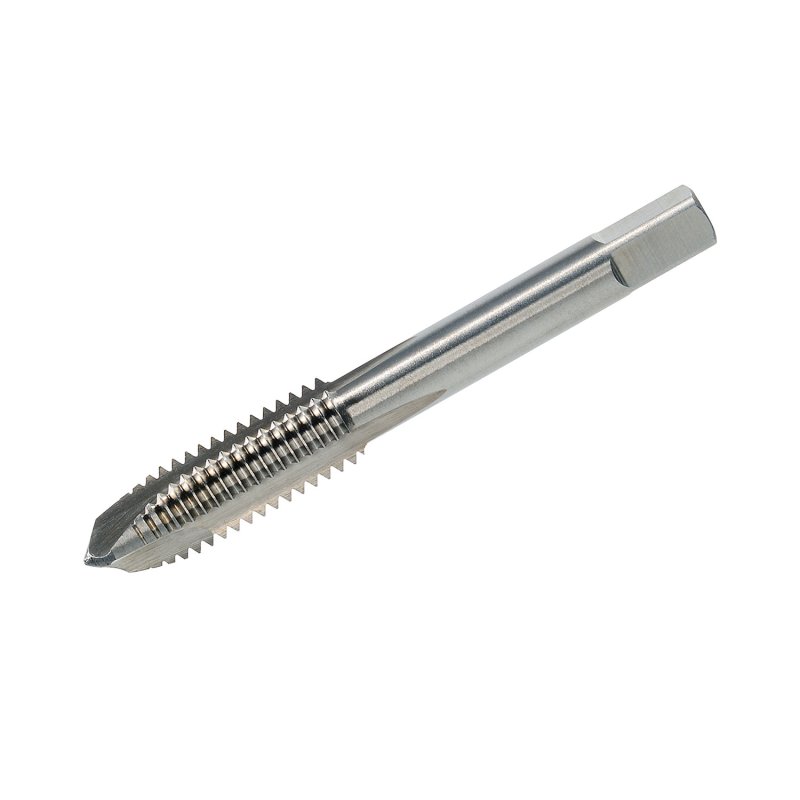

Мітчик машинно-ручний М 10х1.5 одиночний, для наскрізних отворів Р6М5К5 (HSS-E) DIN 352 VOLKEL 61546

Мітчик машинно-ручний М 10х1.5 VOLKEL 61546 нарізає внутрішню метричну різьбу за DIN 352. Загальна довжина 70 мм, різьбова частина 24.0 мм, хвостовик 7.0 мм, сталь Р6М5К5 (HSS-E).

Характеристики

Різьба

М 10х1.5

Крок різьби

1.5 мм

Загальна довжина (L1)

70 мм

Довжина різьбової частини (L2)

24.0 мм

Діаметр хвостовика (D2)

7.0 мм

Комплектність

1 шт

Отвір під різьбу

Ø8,5 мм

Канавка

пряма, забірна частина зі скосом (форма B)

Тип отвору

наскрізний

Хвостовик

циліндричний із квадратом

Допуск різьби

ISO2 (6H)

Стандарт

DIN 352, форма B

Матеріал

Р6М5К5 (HSS-E)

Одиночний мітчик, а не комплект

На відміну від решти позицій цього сімейства тут постачається один інструмент, а не набір із трьох. Виконання B за DIN 352 означає забірну частину зі скосом: вона жене стружку вперед, тому мітчик розрахований на наскрізні отвори і нарізає різьбу за один прохід. У глухому отворі такий інструмент упреться у стружку.

Часті запитання

Який тримач або патрон потрібен?

Оснащення добирають за хвостовиком, а не за діаметром різьби: тут він 7.0 мм. У мітчиків різних стандартів той самий розмір різьби може йти з різним хвостовиком, тому дивитися треба саме на це число.

Яка точність різьби вийде?

Поле допуску ISO2 (6H) — стандартна посадка для внутрішньої різьби загального призначення. Вона згвинчується з болтом поля 6g без підгонки і без натягу, що й потрібно у звичайному кріпленні.

Переваги

• Різьбова частина 24.0 мм задає граничну глибину нарізання
• Кобальтова сталь Р6М5К5 для нержавіючих і в’язких сталей
• Допуск різьби ISO2 (6H) без підгонки під гайку
