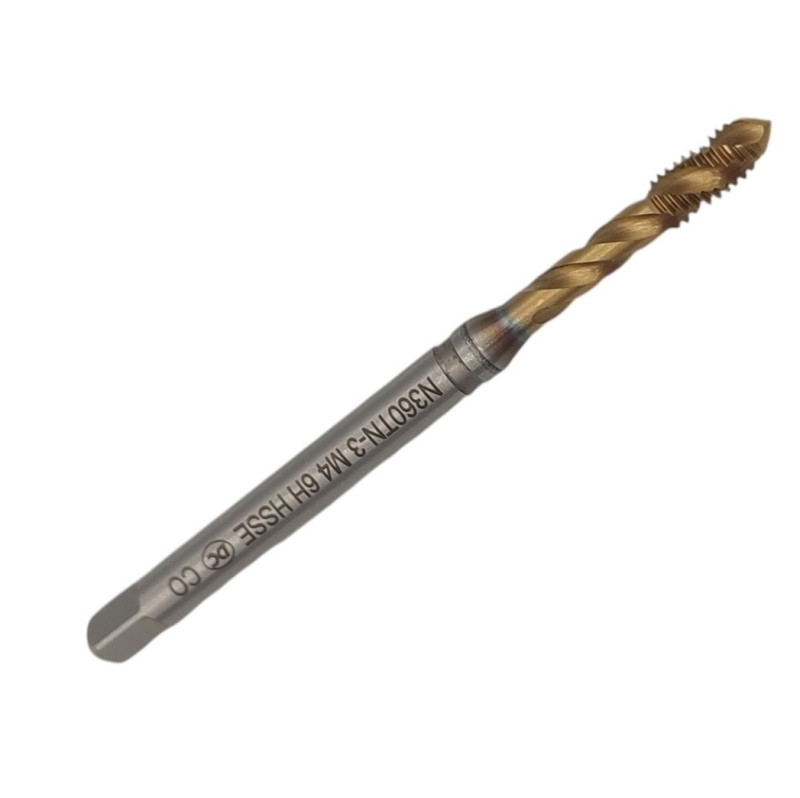

UAМашинно-ручной метчик М4×0,7 DC Swiss N360TN-3, сталь HSS-E с покрытием TiN, для глухих отверстий: три винтовые канавки, заборная часть 2,5×P, длина 63 мм, хвостовик Ø4,5 мм с квадратом 3,4 мм. Отверстие 3,3 мм, класс 6H.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареМетчик М4×0,7 нарезает метрическую резьбу в глухом гнезде под сверло 3,3 мм. Винтовая канавка выбрасывает виток стружки вверх по спирали, к устью отверстия, а не гонит его вперед под торец, как прямая канавка с подрезкой. Общая длина 63 мм, резьбовая часть 7,5 мм, хвостовик Ø4,5 мм с квадратом 3,4 мм по DIN 371.
Обрабатываемые материалы
Резьба М4×0,7 в глухих гнездах корпусных деталей и кронштейнов: отверстие сверлится под 3,3 мм, зажим за хвостовик Ø4,5 мм или квадрат 3,4 мм.
Сверено с данными производителя DC Swiss, сентябрь 2026.
Винтовая канавка — единственная причина, по которой этот метчик работает в глухом гнезде. Прямая канавка с подрезкой разворачивает стружку вперед по ходу инструмента: в сквозном отверстии она выпадает с обратной стороны, в глухом упирается в дно и запрессовывается между витками. Правый наклон свыше 27° разворачивает поток в обратную сторону, и стружка выходит тем же путем, каким метчик зашел.
Список материалов у М4 тот же, что у всей серии: автоматные и конструкционные стали, углеродистые и легированные до 850 Н/мм², нержавеющие автоматные, серый и высокопрочный чугун, алюминиевые сплавы. Разница только в режиме: по углеродистым и легированным сталям каталог ограничивает скорость 16–24 м/мин, по остальным восьми группам разрешает 20–30 м/мин. Рабочая часть до шейки 21 мм, общая длина 63 мм против 56 мм у М3, при том же числе канавок и той же форме заборного конуса по DIN 2197.
N360TN-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 11 | Стали автоматные | 20–30 | 1592–2387 |
| 12 | Стали конструкционные и цементуемые | 20–30 | 1592–2387 |
| 13 | Стали углеродистые | 16–24 | 1273–1910 |
| 14 | Стали легированные до 850 Н/мм² | 16–24 | 1273–1910 |
| 21 | Стали нержавеющие автоматные | 20–30 | 1592–2387 |
| 31 | Чугун серый | 20–30 | 1592–2387 |
| 32 | Чугун высокопрочный и ковкий | 20–30 | 1592–2387 |
| 73 | Сплавы алюминиевые Si 1,5-10 % | 20–30 | 1592–2387 |
| 74 | Сплавы алюминиевые Si > 10 %, магниевые сплавы | 20–30 | 1592–2387 |
n = 1000·Vc / (π·D), D = 4 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Зачем метчику покрытие TiN, если сталь и так кобальтовая?
HSS-E держит температуру, TiN снижает трение на боковых гранях витка. На М4 виток мелкий, стружка тонкая и липнет к передней поверхности; нитрид титана не дает ей налипать, и резьба выходит чище, а инструмент проходит больше отверстий до переточки.
Сколько недореза остается у дна глухого гнезда?
Заборный конус здесь 2,5×P, то есть два с половиной витка неполной резьбы у самого дна. Резьбовая часть метчика 7,5 мм — глубже нее полная резьба не получится в любом случае, это надо закладывать при выборе глубины сверления.
Что означает 6H в обозначении?
Это поле допуска внутренней метрической резьбы по ISO 261. Ответная деталь с обычным болтом 6g садится без подгонки и без люфта; специально прогонять или калибровать резьбу после этого метчика не нужно.
