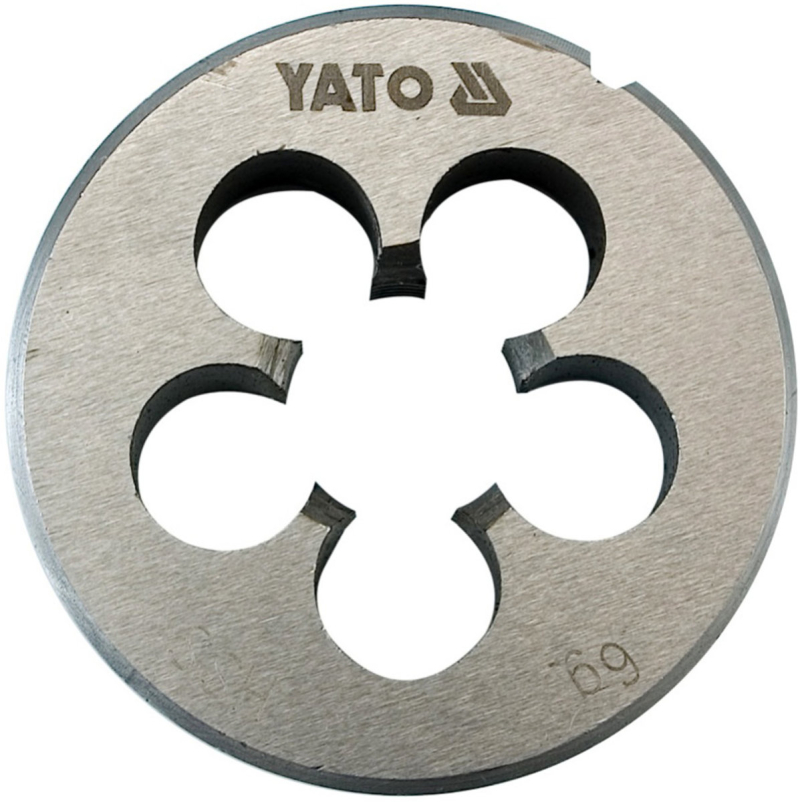

Плашка круглая M4х0,7 HSS YATO YT-2961, DIN 223, 20х5 мм

Плашка круглая M4×0,7 YATO YT-2961 нарезает мелкую наружную резьбу на винтах, осях и коротких шпильках. Корпус 20×5 мм по DIN 223, быстрорежущая сталь HSS M2, масса 20 г.

Назначение и область применения

Толщина корпуса всего 5 мм — это около семи витков контакта. Направляющая часть короткая, поэтому плашку на M4 особенно легко посадить с наклоном: она не успевает выровняться по прутку, как это делают толстые корпуса на крупных размерах. Начало резьбы задают, прижимая плашку к торцу ровно, и первые полтора оборота крутят медленно, проверяя перпендикулярность с двух сторон.

Усилие здесь маленькое, и именно поэтому чаще всего портят заготовку: рука не чувствует сопротивления и продолжает крутить, когда стружка уже забила канавки. На тонком прутке это заканчивается срезанной резьбой, а не сломанным инструментом.

Характеристики

Размер резьбы

M4

Тип резьбы

метрическая

Шаг резьбы

0,7 мм (крупный)

Наружный диаметр

20 мм

Толщина

5 мм

Запись размера

20х5, 20x5, 20*5

Материал

быстрорежущая сталь HSS M2

Стандарт

DIN 223

Масса

20 г

Частые вопросы

Какой диаметр прутка брать?
Около 3,93 мм: номинал 4 минус десятая часть шага 0,7. На 4,0 мм плашка закусит, а витки получатся смятыми.

Подойдет ли держатель от плашки M6?
Да, у обеих корпус 20 мм. Различается только толщина — 5 мм здесь против 7 мм у M6, а на посадку в рамку она не влияет.

Преимущества

• Крупный шаг 0,7 мм — основной для резьбы M4
• Быстрорежущая сталь HSS M2 держит кромку на мелком профиле
• Корпус 20 мм — тот же посадочный размер, что у плашек M6
• Масса 20 г: плашка встает в самые компактные держатели
