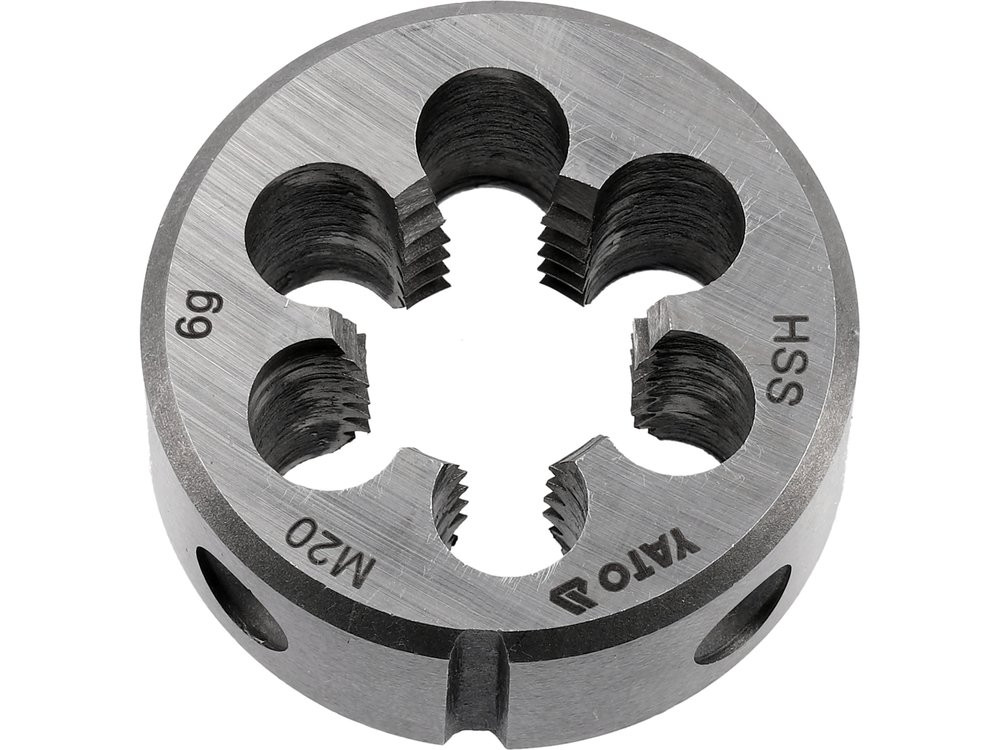

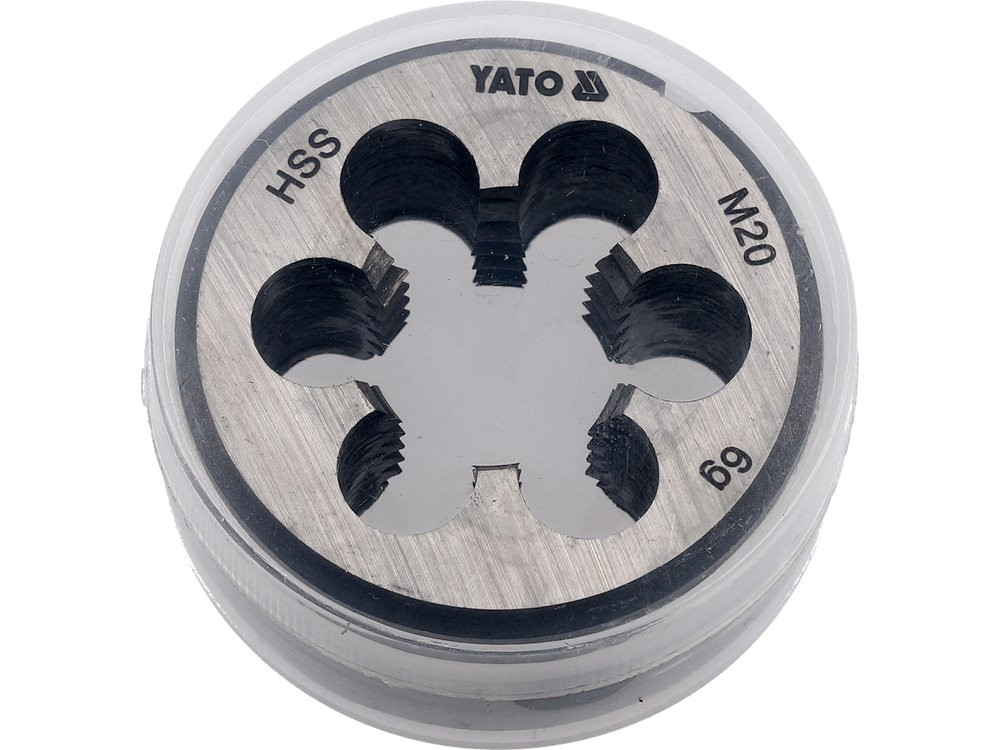

Плашка круглая M20х2,5 HSS YATO YT-2973, DIN 223, 45х18 мм

Плашка круглая M20×2,5 YATO YT-2973 — самый крупный размер резьбы в этой линейке плашек YATO. Шаг 2,5 мм, корпус 45×18 мм по DIN 223, быстрорежущая сталь HSS M2.

Назначение и область применения

Крупный шаг 2,5 мм означает, что за полный оборот плашка продвигается по прутку на два с половиной миллиметра. Стружка при этом получается толстой и вязкой, а не пылевидной, поэтому обратный ход делают не для порядка, а каждые пол-оборота: иначе виток стружки заклинивает в отверстии и режущая кромка выкрашивается.

Резьба M20 в ручном исполнении встречается на анкерных шпильках, стойках, рым-болтах и самодельном крепеже под ответственную нагрузку. Заготовку в этом случае готовят точением, а не берут круглый прокат как есть: разброс диаметра горячекатаного прутка на таком размере больше, чем допуск под резьбу.

Характеристики

Размер резьбы

M20

Тип резьбы

метрическая

Шаг резьбы

2,5 мм (крупный)

Наружный диаметр

45 мм

Толщина

18 мм

Запись размера

45х18, 45x18, 45*18

Материал

быстрорежущая сталь HSS M2

Стандарт

DIN 223

Масса

150 г

Частые вопросы

До какого диаметра точить пруток?
Ориентир — 19,75 мм: номинал 20 минус десятая часть шага 2,5 мм. Отклонение вверх дает закусывание, отклонение вниз — неполный профиль и слабую резьбу.

Чем эта плашка отличается от M16 при одинаковом корпусе?
Внешне почти ничем: у обеих корпус 45 мм и толщина 18 мм. Разница внутри — размер резьбы 20 вместо 16 и шаг 2,5 вместо 2 мм. Держатель у них общий.

Реально ли нарезать M20 вручную?
Реально, но с жестким закреплением заготовки и длинным держателем. Момент здесь выше, чем на любом другом размере линейки, и работать нужно со смазкой.

Преимущества

• Резьба M20 с основным крупным шагом 2,5 мм
• Корпус 45×18 мм по DIN 223 — стандартная посадка, держатель общий с M16
• Быстрорежущая сталь HSS M2 на самой нагруженной площади среза линейки
• Разрезной корпус: диаметр резьбы подстраивается винтом держателя
