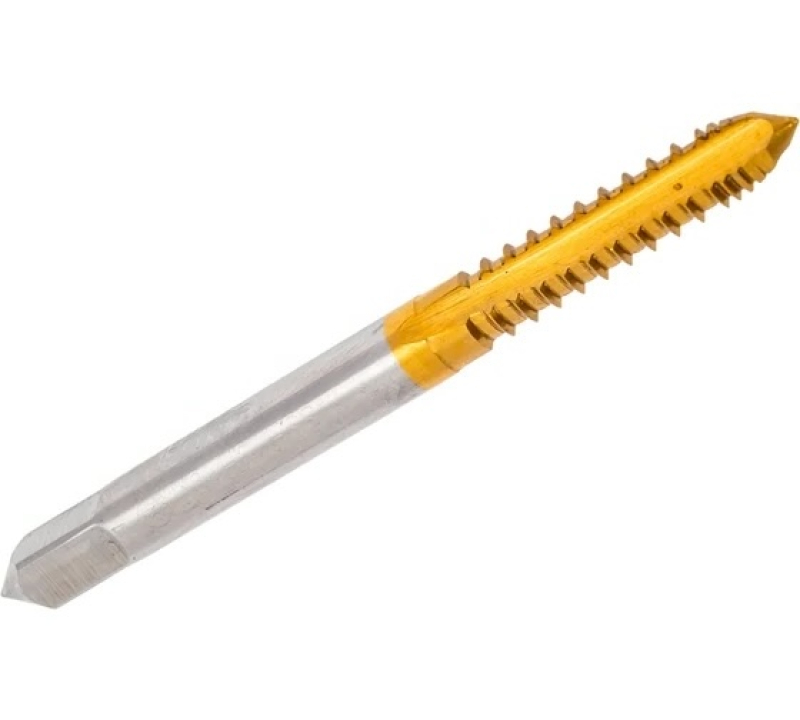

Метчик машинно-ручной М 4х0.7 шахматный (через шаг) Р6М5К5 (HSS-E) TiN OTTIMO 2621-2425

Метчик машинно-ручной М4×0,7 из кобальтовой быстрорежущей стали Р6М5К5 (HSS-E) — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: метрическая резьба, профиль 60°, ГОСТ 24705. Зубья через шаг (в шахматном порядке) снижают трение и налипание при работе по вязким материалам. Износостойкое покрытие TiN продлевает ресурс и снижает налипание стружки. Поставляется под складской маркой OTTIMO.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• MНержавеющая сталь, аустенитная и дуплексная
• SЖаропрочные сплавы и титан

Что этим делают

Нарезаемая резьба

М4×0,7

Отверстие под резьбу

⌀3,3 мм

Назначение и область применения

Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания.

Крепежная резьба в сталях и цветных сплавах: ручное нарезание воротком или станочное на малых оборотах. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Метчик машинно-ручной

Резьба

М4×0,7 — метрическая резьба, профиль 60°, ГОСТ 24705

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Шаг резьбы P

0,7 мм

Общая длина L

53 мм

Длина резьбовой части l

13 мм

Сверло под резьбу

⌀3,3 мм

Покрытие

TiN

Материал

кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)

Поле допуска нарезаемой резьбы

7H (принято по умолчанию, ГОСТ 16925-93) — поле резьбы общего назначения, метчики классов точности 3 и 4

Аналог обозначения по ГОСТ

2621-2425 (исп. 1/2; одинарный для сквозных отверстий, праворежущий)

Стандарт на метчик

ГОСТ 3266-81

Стандарт на допуски резьбовой части

ГОСТ 16925-93 (ИСО 2857-73)

Что означает обозначение «машинно-ручной М 4х0.7 шахматный (через шаг) Р6М5К5 (HSS-E) TiN OTTIMO 2621-2425»

М 4х0.7

номинальный диаметр × шаг метрической резьбы, мм

Р6М5К5

кобальтовая быстрорежущая сталь (5% Co)

TiN

покрытие нитрид титана

HSS-E

кобальтовая быстрорежущая сталь

2621-2425

обозначение типоразмера по ГОСТ

Частые вопросы

Какое отверстие сверлить под М4×0,7?

Под резьбу М4×0,7 сверлите отверстие ⌀3,3 мм — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.

Можно ли работать этим метчиком вручную?

Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.

Что означает поле допуска 7H?

Это поле допуска резьбы, которую метчик нарезает в детали. Заглавная буква указывает на внутреннюю резьбу: H — без основного отклонения, G — с отклонением под покрытие. Цифра задает степень точности: 6H — основное поле крепежной резьбы, 7H и 8H — резьба общего назначения с большим зазором. По ГОСТ 16925-93 метчиками класса точности 2 нарезают резьбу 6H, классов 3 и 4 — 7H и 8H.

Хватит ли длины для моей детали?

Общая длина метчика — 53 мм, резьбовая часть 13 мм. Для более глубоких резьб нужен метчик удлиненной серии или гаечный.

Преимущества

• ✓Размеры и геометрия по ГОСТ 3266-81 — взаимозаменяем с инструментом других заводов
• ✓Рабочая часть: кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)
• ✓Полный набор заводских шифров в карточке — легко сверить с чертежом или старым инструментом
• ✓Подбор и консультация по типоразмеру перед отгрузкой
