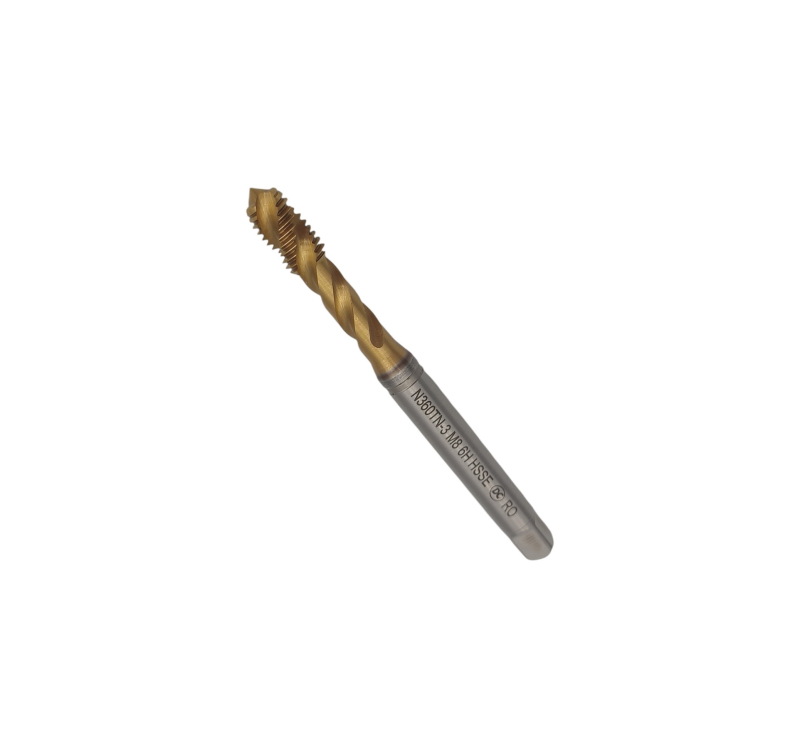

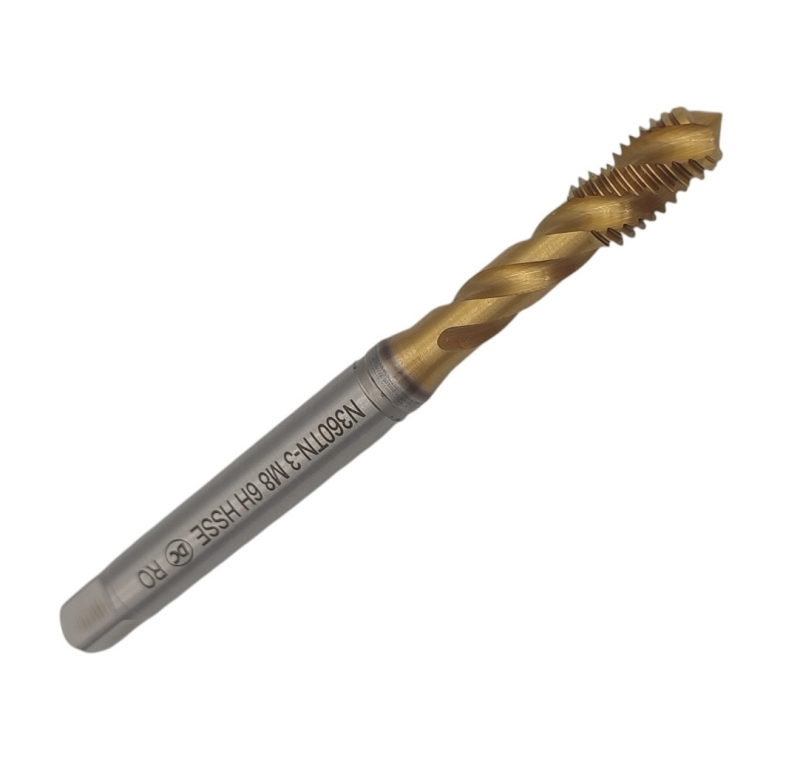

Мітчик машинно-ручний М 8х1.25 Р6М5К5 (HSS-E) 6H DIN371 TiN з гвинтовою канавкою потовщений хв. для глухих отворів N360TN-3 101705 DC Swiss

Мітчик машинний М8×1,25 з кобальтової швидкорізальної сталі Р6М5К5 (HSS-E) — інструмент для нарізання внутрішньої різьби в отворах. Різьба: метрична різьба, профіль 60°, ГОСТ 24705. Гвинтова стружкова канавка виводить стружку назад із глухого отвору. Зносостійке покриття TiN подовжує ресурс і знижує налипання стружки. Виробництво DC Swiss, Швейцарія.

Оброблювані матеріали

• PСталь конструкційна, вуглецева та низьколегована
• MНержавіюча сталь, аустенітна та дуплексна
• SЖароміцні сплави та титан

Для чого застосовують

Різьба, що нарізається

М8×1,25

Отвір під різьбу

⌀6,75 мм

Тип отворів

глухі

Призначення та сфера застосування

Забірний конус розподіляє зрізуваний шар між зубами, калібрувальна частина остаточно формує профіль і спрямовує мітчик по різьбі. Стружкові канавки відводять стружку та подають мастило в зону різання.

Кріпильна різьба у сталях і кольорових сплавах: верстатне нарізання в патронах з осьовою компенсацією. Глухі отвори: забірна частина вкорочена, різьба нарізається ближче до дна. Робота з мастилом (олива, емульсія) з реверсом на 1/4–1/2 оберту для подрібнення стружки.

Характеристики

Тип

Мітчик машинний

Різьба

М8×1,25 — метрична різьба, профіль 60°, ГОСТ 24705

Кут профілю різьби

60° — метрична та уніфікована дюймова різьба

Крок різьби P

1,25 мм

Свердло під різьбу

⌀6,75 мм

Поле допуску різьби

6H — основне поле кріпильної різьби, мітчики класу точності 2 зі шліфованим профілем

Покриття

TiN

Матеріал

кобальтова швидкорізальна сталь Р6М5К5 (HSS-E)

Серія

DIN 371

Що означає позначення «машинно-ручний М 8х1.25 Р6М5К5 (HSS-E) 6H DIN371 TiN з гвинтовою канавкою потовщений хв. для глухих отворів N360TN-3 101705 DC Swiss»

М 8х1.25

номінальний діаметр × крок метричної різьби, мм

Р6М5К5

кобальтова швидкорізальна сталь (5% Co)

6H

поле допуску внутрішньої різьби (стандартне)

TiN

покриття нітрид титану

DIN3

серія за німецьким стандартом DIN

HSS-E

кобальтова швидкорізальна сталь

Часті питання

Який отвір свердлити під М8×1,25?

Під різьбу М8×1,25 свердліть отвір ⌀6,75 мм — за цього діаметра мітчик ріже повний профіль без перевантаження та ризику обриву.

Чи можна працювати цим мітчиком вручну?

Так: квадрат хвостовика затискається у вороток. На верстаті — патрон з осьовою компенсацією та оберти не вищі за рекомендовані для матеріалу.

Що означає поле допуску 6H?

Це поле допуску різьби, яку мітчик нарізає в деталі. Велика літера вказує на внутрішню різьбу: H — без основного відхилення, G — з відхиленням під покриття. Цифра задає ступінь точності: 6H — основне поле кріпильної різьби, 7H і 8H — різьба загального призначення з більшим зазором. За ГОСТ 16925-93 мітчиками класу точності 2 нарізають різьбу 6H, класів 3 і 4 — 7H і 8H.

Переваги

• ✓Робоча частина: кобальтова швидкорізальна сталь Р6М5К5 (HSS-E)
• ✓Підбір і консультація за типорозміром перед відвантаженням
