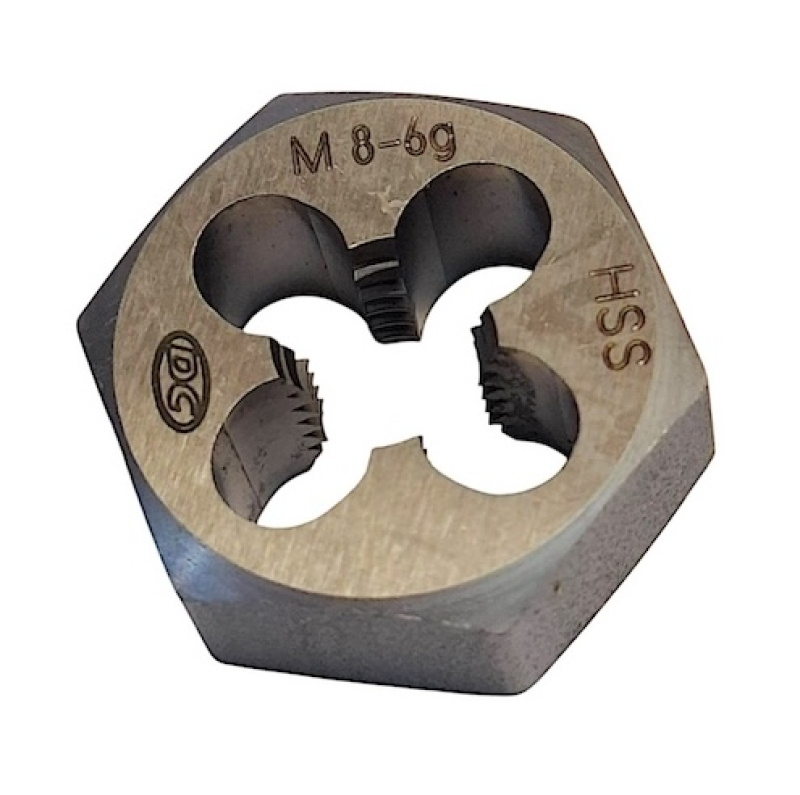

Плашка шестигранная М8х1.25 6g Р6М5 (HSS) N5310 104502 DC Swiss 2650-1621 ГОСТ 9740-71

Плашка шестигранная М8×1,25 занимает середину ряда N5310: размер под ключ 21 мм, толщина корпуса 9 мм, четыре стружечные канавки. Резьба нарезается на стержне, проточенном под диаметр заготовки 7,87 мм. Сталь HSS, поле допуска 6g, стандарт инструмента DIN 382, профиль 60°.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Совместимость и подбор

Резьба М8×1,25 на шпильках крепежа, тягах и удлинителях: заготовка Ø7,87 мм, привод ключом 21 мм, класс 6g.

Нарезаемая резьба

М8×1,25

Диаметр заготовки под резьбу

Ø7,87 мм

Захват ключом

шестигранник под ключ 21 мм

Группы материалов по каталогу

11, 12

Характеристики

Тип

Плашка шестигранная

Резьба

М8×1,25

Стандарт резьбы

ISO 261 / DIN 13

Угол профиля резьбы

60°

Класс точности резьбы

6g

Шаг резьбы P

1,25 мм

Наружный диаметр стержня после нарезки

7,76–7,972 мм

Диаметр заготовки под резьбу

Ø7,87 мм

Размер под ключ s

21 мм

Толщина плашки

9 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN 382

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5310, ID 104502

Сверено с данными производителя DC Swiss, сентябрь 2026.

Назначение и область применения

М8 с шагом 1,25 — самый ходовой крепежный размер после М6, и в ремонте плашку под него берут чаще остальных: нарастить шпильку, восстановить резьбу на тяге глушителя, нарезать конец прутка под гайку. Ключ на 21 мм есть в любом наборе, поэтому инструмент не требует ни плашкодержателя, ни станка.

Шаг 1,25 мм против 1 мм у соседнего М6 означает, что за оборот плашка проходит на четверть миллиметра больше и снимает заметно больше металла. Отсюда толщина корпуса 9 мм вместо 7: тело плашки держит крутящий момент, который на этом шаге растет быстрее диаметра.

Что означает обозначение «N5310»

N5310 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5310

плашка шестигранная под ключ, серия N

104502

складской номер DC Swiss

6g

класс точности нарезаемой резьбы

Преимущества

• Размер под ключ 21 мм — ходовая головка из любого автонабора
• Толщина корпуса 9 мм против 7 мм у размера М6
• Четыре канавки на шаге 1,25 мм: стружка выходит вбок, а не под перо
• Диаметр заготовки 7,87 мм задан таблицей производителя
• Сталь HSS, группы 11 и 12 по классификации DC Swiss

Частые вопросы

Чем эта плашка отличается от соседней М6×1?

Шагом и запасом прочности. У М6 шаг 1 мм, корпус 7 мм и ключ 18 мм; здесь шаг 1,25 мм, корпус 9 мм и ключ 21 мм. Плашки не взаимозаменяемы: резьба М8 в отверстие М6 не пойдет, а момент на ключе отличается примерно вдвое.

До какого размера точить пруток под М8×1,25?

До 7,87 мм. Круглый прокат на 8 мм часто идет по верхнему полю и требует проточки: на диаметре 8 мм каждая лишняя сотая доля превращается в дополнительный металл, который снимают четыре пера, а не восемь.

Нужна ли смазка при работе этой плашкой?

По конструкционной стали — да, любое резьбонарезное масло или эмульсия. Всухую четыре канавки на шаге 1,25 мм забиваются налипшей стружкой, и профиль резьбы получается рваным уже на втором проходе.
