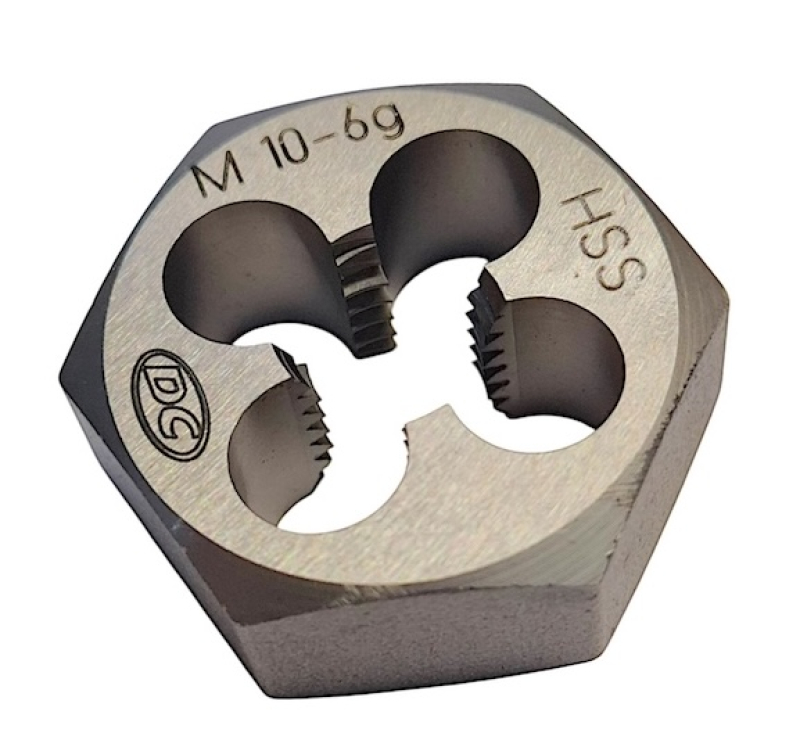

Плашка шестигранная М10х1.5 6g Р6М5 (HSS) N5310 104438 DC Swiss 2650-1681 ГОСТ 9740-71

Резьба М10×1,5 режется этой шестигранной плашкой ключом на 27 мм. Корпус толщиной 11 мм несет четыре стружечные канавки, стержень под резьбу протачивают до диаметра заготовки 9,85 мм. Серия N5310 из стали HSS рассчитана на автоматные и конструкционные стали, поле допуска 6g.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Назначение и область применения

Шаг 1,5 мм на диаметре 10 мм — резьба силовая: ее режут на анкерных шпильках, стойках, талрепах, удлинителях резьбовых тяг. Работа идет чаще по месту, чем в тисках, поэтому шестигранный корпус здесь удобнее круглого: ключ на 27 мм заводится там, где плашкодержатель уже не проворачивается.

Четыре канавки на этом размере дают четыре режущих пера и четыре кармана под стружку. Шаг 1,5 мм отдает стружку заметно толще, чем М6 или М8, поэтому плашку выводят назад на каждые два-три оборота: карман успевает опорожниться, и перо не работает по собственной стружке.

Совместимость и подбор

Резьба М10×1,5 на анкерах, шпильках подвески и удлинителях тяг: заготовка Ø9,85 мм, размер под ключ 27 мм.

Нарезаемая резьба

М10×1,5

Диаметр заготовки под резьбу

Ø9,85 мм

Захват ключом

шестигранник под ключ 27 мм

Группы материалов по каталогу

11, 12

Характеристики

Тип

Плашка шестигранная

Резьба

М10×1,5

Стандарт резьбы

ISO 261 / DIN 13

Угол профиля резьбы

60°

Класс точности резьбы

6g

Шаг резьбы P

1,5 мм

Наружный диаметр стержня после нарезки

9,732–9,968 мм

Диаметр заготовки под резьбу

Ø9,85 мм

Размер под ключ s

27 мм

Толщина плашки

11 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN 382

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5310, ID 104438

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5310»

N5310 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5310

плашка шестигранная под ключ, серия N

104438

складской номер DC Swiss

6g

класс точности нарезаемой резьбы

Частые вопросы

Почему толщина плашки растет от размера к размеру?

Она держит крутящий момент. На М6 корпус 7 мм, на М8 — 9 мм, здесь 11 мм. Чем крупнее шаг, тем толще срезаемый слой и тем длиннее должно быть перо, чтобы нагрузка распределилась по всей высоте профиля.

Подойдет ли она для резьбы на арматуре?

Только по гладкому проточенному участку. Периодический профиль арматуры дает переменный диаметр и окалину, перья садятся за несколько оборотов. Под заготовку 9,85 мм участок нужно проточить или взять гладкий круг.

Сколько проходов нужно на резьбу М10×1,5?

Один. Плашка режет полный профиль за проход, повторные заходы делают только для калибровки уже нарезанной резьбы. Многопроходная схема нужна метчикам-комплектам, а не плашке.

Преимущества

• Размер под ключ 27 мм: привод обычным рожковым или накидным ключом
• Корпус 11 мм — на два миллиметра толще размера М8
• Четыре кармана под стружку шага 1,5 мм
• Диаметр заготовки 9,85 мм по таблице DC Swiss
• Поле допуска 6g и профиль 60° по ISO 261
