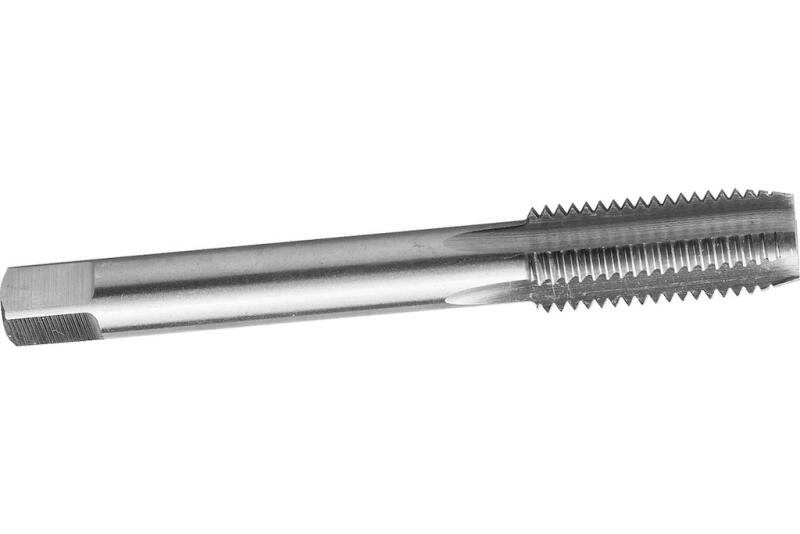

Мітчик машинно-ручний М12х1.75 лівий для глухих отворів Китай шліфований LH

Мітчик машинно-ручний М12×1,75 лівий — інструмент для нарізання внутрішньої різьби в отворах. Різьба: метрична різьба, профіль 60°, ГОСТ 24705. Ліва різьба (LH) — для валів із реверсивним навантаженням, натяжних стяжок і лівих пар. Шліфований профіль різьби — точність і стійкість вищі, ніж у накатаного. Імпортне виробництво (КНР).

Для чого застосовують

Різьба, що нарізається

М12×1,75

Отвір під різьбу

⌀10,25 мм

Тип отворів

глухі

Призначення та сфера застосування

Забірний конус розподіляє зрізуваний шар між зубами, калібрувальна частина остаточно формує профіль і спрямовує мітчик по різьбі. Стружкові канавки відводять стружку та подають мастило в зону різання.

Кріпильна різьба у сталях і кольорових сплавах: ручне нарізання воротком або верстатне на малих обертах. Глухі отвори: забірна частина вкорочена, різьба нарізається ближче до дна. Робота з мастилом (олива, емульсія) з реверсом на 1/4–1/2 оберту для подрібнення стружки.

Характеристики

Тип

Мітчик машинно-ручний, лівий (LH)

Різьба

М12×1,75 — метрична різьба, профіль 60°, ГОСТ 24705

Крок різьби P

1,75 мм

Загальна довжина L

89 мм

Довжина різьбової частини l

29 мм

Свердло під різьбу

⌀10,25 мм

Аналог позначення за ГОСТ

2621-1516 / 2620-1516 (вик. 1/2; одинарний для глухих отворів, ліворізальний)

Стандарт на мітчик

ГОСТ 3266-81

Що означає позначення «машинно-ручний М12х1.75 лівий для глухих отворів Китай шліфований LH»

М12х1.75

номінальний діаметр × крок метричної різьби, мм

левый

лівий напрямок різьби

Часті питання

Який отвір свердлити під М12×1,75?

Під різьбу М12×1,75 свердліть отвір ⌀10,25 мм — за цього діаметра мітчик ріже повний профіль без перевантаження та ризику обриву.

Чи можна працювати цим мітчиком вручну?

Так: квадрат хвостовика затискається у вороток. На верстаті — патрон з осьовою компенсацією та оберти не вищі за рекомендовані для матеріалу.

Чи вистачить довжини для моєї деталі?

Загальна довжина мітчика — 89 мм, різьбова частина 29 мм. Для глибших різьб потрібен мітчик подовженої серії або гайковий.

Переваги

• ✓Розміри та геометрія за ГОСТ 3266-81 — взаємозамінний з інструментом інших заводів
• ✓Повний набір заводських шифрів у картці — легко звірити з кресленням або старим інструментом
• ✓Підбір і консультація за типорозміром перед відвантаженням
