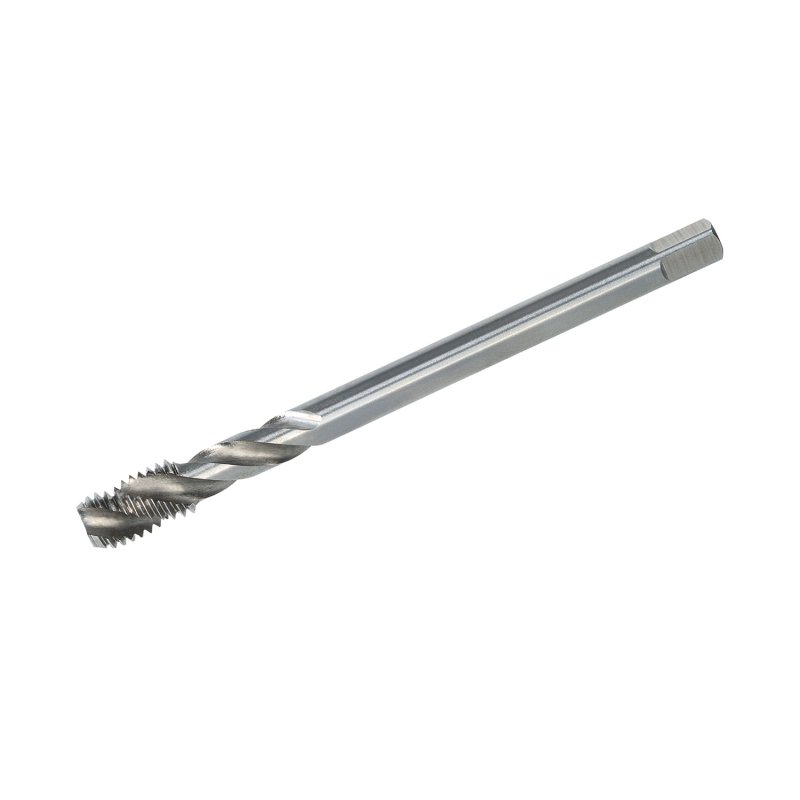

Мітчик машинний М 12х1.25 для глухих отворів Р6М5К5 (HSS-E) DIN 374-C VOLKEL 39721

Мітчик машинний М 12х1.25 VOLKEL 39721 нарізає внутрішню метричну різьбу для глухих отворів за DIN 374. Загальна довжина 100 мм, різьбова частина 15 мм, хвостовик 9.0 мм, сталь Р6М5К5.

Характеристики

Різьба

М 12х1.25

Крок різьби

1.25 мм

Напрямок різьби

правий

Загальна довжина (L1)

100 мм

Довжина різьбової частини (L2)

15 мм

Діаметр хвостовика (D2)

9.0 мм

Отвір під різьбу

Ø10,75 мм

Канавка

гвинтова, права, 35° (форма C)

Тип отвору

глухий

Хвостовик

циліндричний із квадратом

Стандарт

DIN 374, форма C

Матеріал

Р6М5К5 (HSS-E)

Середній крок дванадцятого діаметра

Із дрібних кроків М12 варіант 1,25 посідає середину між 1,0 і 1,5. Профіль уже достатньо високий для навантаженого з’єднання, але регулювання точніше, ніж у крупної різьби. Форма C розрахована на глухі отвори, різьбова частина 15 мм.

Часті запитання

Який отвір свердлити під цю різьбу?

Діаметр свердла дорівнює номіналу мінус крок і становить 10,75 мм. По сталі беруть саме це значення, по алюмінію і пластику іноді на одну-дві десятих більше, щоб мітчик не заклинювало в’язкою стружкою.

Який тримач або патрон потрібен?

Оснащення добирають за хвостовиком, а не за діаметром різьби: тут він 9.0 мм. У мітчиків різних стандартів той самий розмір різьби може йти з різним хвостовиком, тому дивитися треба саме на це число.

Переваги

• Різьбова частина 15 мм задає граничну глибину
• Нарізає різьбу за один прохід, без комплекту
• Кобальтова сталь Р6М5К5 для серійної роботи
