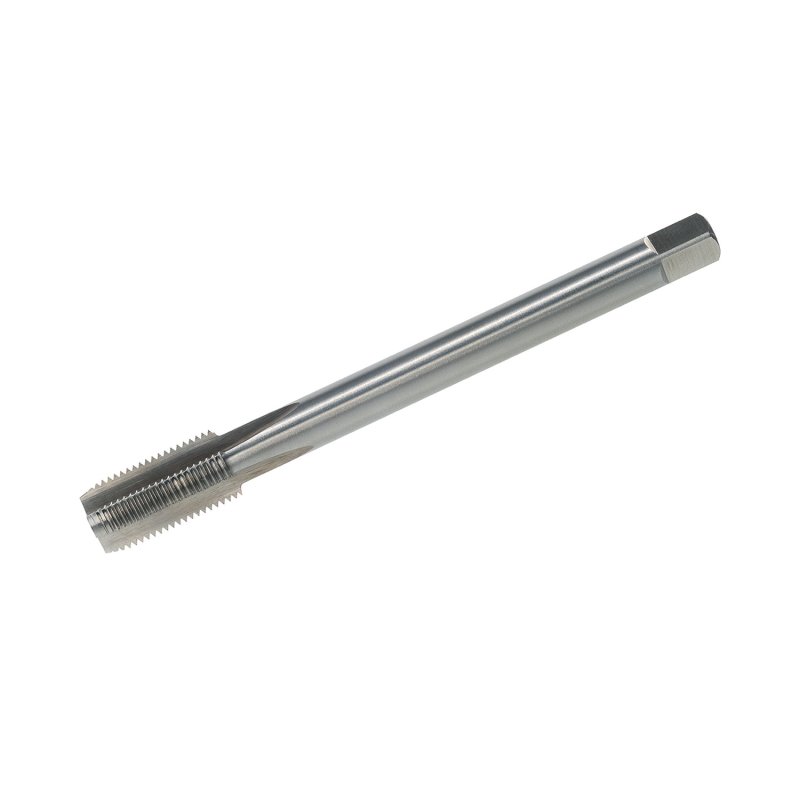

Мітчик машинний NPT 1/4" 18 ниток для глухих отворів Р6М5К5 (HSS-E) DIN 374-C VOLKEL 73436

Мітчик машинний NPT 1/4"-18 VOLKEL 73436 нарізає внутрішню дюймову різьбу для глухих отворів за DIN 374-C. Загальна довжина 100 мм, різьбова частина 22 мм, хвостовик 11.0 мм, сталь Р6М5К5.

Характеристики

Різьба

NPT 1/4"-18

Кількість ниток на дюйм

18

Кут профілю

60°

Тип різьби

конічна, конусність 1:16

Загальна довжина (L1)

100 мм

Довжина різьбової частини (L2)

22 мм

Діаметр хвостовика (D2)

11.0 мм

Канавка

гвинтова, права, 35° (форма C)

Тип отвору

глухий

Хвостовик

циліндричний із квадратом

Стандарт

DIN 374-C

Матеріал

Р6М5К5 (HSS-E)

Чверть дюйма NPT

NPT 1/4-18 — поширений розмір в американській пневматиці та гідравліці: манометри, фітинги, пробки. Вісімнадцять ниток на дюйм і конусність 1:16. Важливо не плутати його з британською конічною різьбою R: у тієї кут профілю 55 градусів, і деталі несумісні.

Часті запитання

Чи варто переплачувати за кобальт?

По нержавіючих і жароміцних сплавах та по сталях підвищеної міцності — так: кобальт тримає твердість приблизно до шестисот градусів проти п’ятисот у звичайної. По конструкційній сталі та кольорових сплавах різниці не буде.

На яку глибину наріже різьбу?

Різьбова частина 22 мм, глибше за неї різьби не буде: далі йде гладка шийка. У глухому отворі з цієї довжини ще віднімається забірний конус, тому отвір свердлять із запасом у три-чотири кроки.

Переваги

• Різьбова частина 22 мм задає граничну глибину
• Нарізає різьбу за один прохід, без комплекту
• Кобальтова сталь Р6М5К5 для серійної роботи
