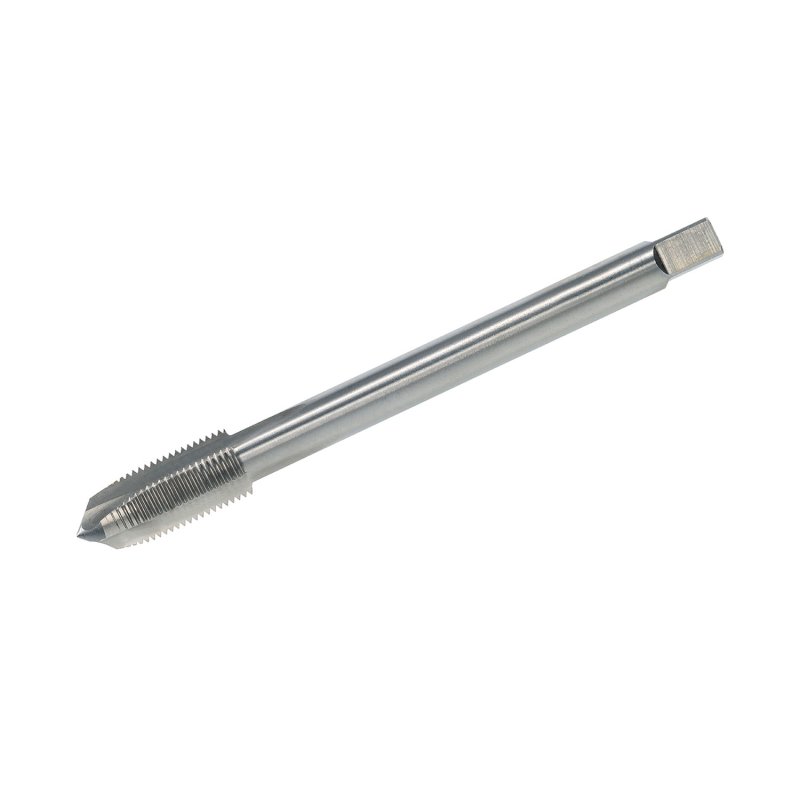

Мітчик трубний машинний G 1/8 для наскрізних отворів Р6М5К5 (HSS-E) DIN 5156-B VOLKEL 78512

Мітчик трубний машинний G 1/8 VOLKEL 78512 нарізає циліндричну трубну різьбу для наскрізних отворів за DIN 5156. Загальна довжина 90 мм, різьбова частина 20 мм, хвостовик 7.0 мм, сталь Р6М5К5.

Характеристики

Різьба

G 1/8×28

Кількість ниток на дюйм

28

Тип різьби

трубна циліндрична G (ISO 228)

Загальна довжина (L1)

90 мм

Довжина різьбової частини (L2)

20 мм

Діаметр хвостовика (D2)

7.0 мм

Канавка

зі скосом забірної частини (форма B)

Тип отвору

наскрізний

Стандарт

DIN 5156, форма B

Матеріал

Р6М5К5 (HSS-E)

Трубна різьба не ущільнює сама

Циліндрична трубна різьба G за ISO 228 герметичності не створює: витки в неї паралельні, і щільного контакту за профілем не виникає. Ущільнюють таке з’єднання прокладкою, кільцем або торцевою поверхнею. Плутати її з конічною R чи Rc не можна — там ущільнення якраз іде по різьбі.

Часті запитання

Чи варто переплачувати за кобальт?

По нержавіючих і жароміцних сплавах та по сталях підвищеної міцності — так: кобальт тримає твердість приблизно до шестисот градусів проти п’ятисот у звичайної. По конструкційній сталі та кольорових сплавах різниці не буде.

На яку глибину наріже різьбу?

Різьбова частина 20 мм, глибше за неї різьби не буде: далі йде гладка шийка. У глухому отворі з цієї довжини ще віднімається забірний конус, тому отвір свердлять із запасом у три-чотири кроки.

Переваги

• Різьбова частина 20 мм задає граничну глибину
• Посилений хвостовик підвищує жорсткість у патроні
• Допуск різьби ISO2 (6H) без підгонки
