Фрезы концевые с коническим хвостовиком из быстрорежущей стали ГОСТ 17026-71

Фрезы концевые с коническим хвостовиком

Концевые фрезы с коническим хвостовиком по ГОСТ 17026-71 — это универсальный инструмент для фрезерования плоскостей, уступов, пазов и контурных поверхностей на горизонтально-фрезерных, вертикально-фрезерных и обрабатывающих центрах, шпиндели которых оснащены конусом Морзе. В отличие от фрез с цилиндрическим хвостовиком, конический хвостовик обеспечивает самоцентрирование и надёжную передачу крутящего момента без механического крепления, что особенно важно при тяжёлых черновых операциях.

Стандарт ГОСТ 17026-71 (аутентичен СТ СЭВ 109-79) распространяется на фрезы двух типов: Тип 1 — с нормальным зубом (угол наклона стружечной канавки 30–35°), Тип 2 — с крупным зубом (35–45°). Каждый тип выпускается в двух исполнениях: А — с цилиндрической ленточкой, Б — заточенные наостро. Стандарт охватывает диапазон диаметров от 8 до 63 мм в нормальной и удлинённой сериях. В каталоге представлены фрезы соответствующих размерных рядов.

Конус Морзе определяется диаметром фрезы: КМ1 — для диаметров 8–12 мм (в некоторых исполнениях 10–14 мм), КМ2 — для 10–22 мм, КМ3 — для 16–32 мм, КМ4 — для 40–63 мм. Правильный выбор конуса обеспечивает жёсткость системы СПИД, исключает вибрации и повышает точность обработки.

По материалу режущей части каталог предлагает три основных варианта:

Р6М5 (HSS, быстрорежущая сталь с вольфрамом и молибденом) — оптимальный выбор для обработки конструкционных и легированных сталей с σв до 900 МПа. Твёрдость после термообработки 63–65 HRC. Лучший вариант по соотношению цены и ресурса для серийного производства.

Р6М5К5 (HSSCo5, кобальтовая быстрорежущая сталь) — содержит 5% Co, что повышает теплостойкость до 640°C и твёрдость до 65–66 HRC. Незаменима при обработке нержавеющих сталей (AISI 304/316/321), жаропрочных сплавов (Inconel, ЖС, ЭП), титановых сплавов и закалённых сталей до 45 HRC. Цена выше, но ресурс при работе с труднообрабатываемыми материалами в 1,5–2 раза больше.

Р18 (высоковольфрамовая быстрорежущая сталь, советское производство) — инструмент из запасов. Высокая теплостойкость и твёрдость, применяется как полноценная замена Р6М5 при наличии на складе. Рекомендуется для ответственных операций при отсутствии СОЖ.

В каталоге представлены производители трёх сегментов: украинское производство (включая ОАО «Инструмент» и другие заводы) — проверенное качество по доступным ценам и наличием сертификата; OTTIMO — среднеценовой сегмент с хорошим балансом стойкости и стоимости, доступные в достаточном количестве; PREMIO — повышенный контроль качества, уменьшенное биение, предпочтительны для чистовых и прецизионных операций. Китайский инструмент HSS — бюджетный вариант для нагруженных черновых операций и ситуаций, когда стоимость инструмента критична.

Нормальная серия (стандартная длина по ГОСТ) подходит для большинства операций с вылетом до 1,5–2D. Для обработки глубоких пазов, карманов и высоких уступов предназначена удлинённая серия — длина рабочей части l от 50 до 90 мм (в зависимости от диаметра). При выборе удлинённой серии рекомендуется снизить подачу на зуб на 20–30% и увеличить жёсткость крепления заготовки.

При выборе фрезы руководствуйтесь: диаметр D = ширина паза или уступа; конус Морзе — проверьте паспорт станка; тип зуба — крупный (тип 2) для черновой обработки, нормальный (тип 1) для чистовой; марка стали — Р6М5 для углеродистых и конструкционных сталей, Р6М5К5 — для нержавеющих и жаропрочных. Все фрезы изготавливаются праворежущими; леворежущие доступны под заказ.

Таблица размеров по ГОСТ 17026-71

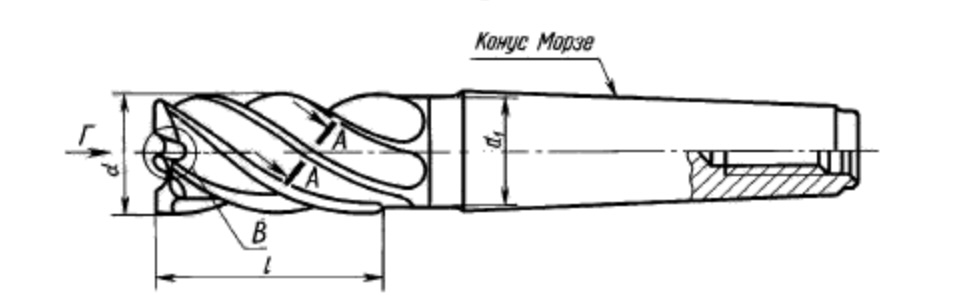

Таблица 1. Основные размеры фрез с коническим хвостовиком (нормальная серия) по ГОСТ 17026-71. d — диаметр рабочей части, l — длина рабочей части, L — общая длина, z — число зубьев, КМ — конус Морзе.

Условные обозначения

• Тип 1 — с нормальным зубом

• Тип 2 — с крупным зубом

• Исполнение А — с цилиндрической ленточкой

• Исполнение В — заточенные наостро

• Материал: быстрорежущая сталь

• Конус — Морзе

ГОСТ 17026-71 — Фрезы концевые с коническим хвостовиком

Примечания к таблице:

1. Фрезы типа 1 — нормальный зуб (ω = 30–35°), тип 2 — крупный зуб (ω = 35–45°). Исполнение А — с цилиндрической ленточкой, исполнение Б — заточено наостро.
2. Удлинённая серия: для d=16÷50 мм доступны фрезы с увеличенной длиной рабочей части. Разность L–l остаётся постоянной.
3. Размеры конусов Морзе — по ГОСТ 25557. Центровые отверстия — по ГОСТ 14034.
4. Фрезы диаметром 11, 15 мм являются нестандартными (межгосударственный ряд) — проверяйте соответствие при заказе.
5. Твёрдость режущей части: 63–66 HRC (для Р6М5); 64–66 HRC (для Р6М5К5). Шероховатость рабочих поверхностей Ra ≤ 0,63 мкм.
