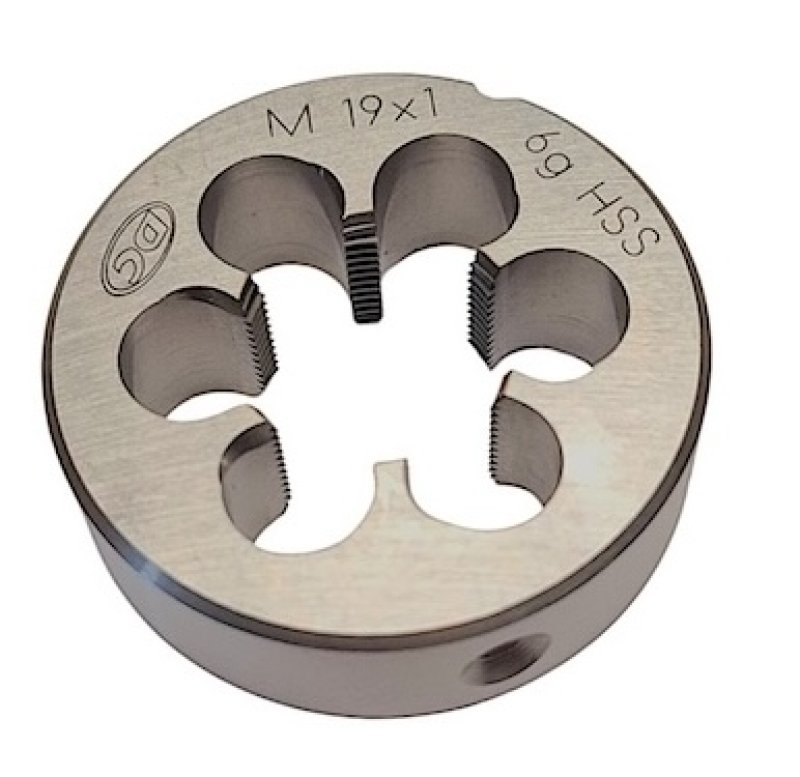

Плашка М19х1 6G Р6М5 (HSS) N5120 104017 DC Swiss ГОСТ 9740-71

М19×1 — резьба вне основного ряда ISO: диаметр 19 мм с мелким шагом 1 мм встречается в специальном крепеже, штуцерах и переходниках, под которые обычную плашку не найти. Корпус Ø45×14 мм с шестью канавками и подрезкой режет ее по заготовке 18,88 мм. Сталь HSS, поле допуска 6g.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Назначение и область применения

Мелкий шаг на крупном диаметре нужен там, где резьбу ставят не ради прочности, а ради точности хода и герметичности: регулировочные втулки, накидные гайки, стаканы подшипников, штуцеры гидравлики. Виток высотой под шаг 1 мм ослабляет вал куда меньше, чем стандартный шаг для этого диаметра, поэтому сечение детали остается почти нетронутым.

Шесть канавок при толщине 14 мм режут по группам 11 и 12 — автоматным и конструкционным сталям. Стружка на шаге 1 мм тонкая, и корпус успевает ее выводить, а подрезка гонит виток вперед. Диаметр 19 мм в метрическом ряду отсутствует, поэтому ответную деталь под такую резьбу тоже подбирают штучно.

Совместимость и подбор

Резьба М19×1 на штуцерах, гайках спецкрепежа и переходниках ремонтных серий: заготовка Ø18,88 мм, поле допуска 6g.

Нарезаемая резьба

М19×1

Диаметр заготовки под резьбу

Ø18,88 мм

Посадка в плашкодержатель

корпус Ø45×14 мм

Группы материалов по каталогу

11, 12

Характеристики

Тип

Плашка круглая

Резьба

М19×1

Стандарт резьбы

ISO 261 / DIN 13

Угол профиля резьбы

60°

Класс точности резьбы

6g

Шаг резьбы P

1 мм

Диаметр заготовки под резьбу

Ø18,88 мм

Наружный диаметр плашки

45 мм

Толщина плашки

14 мм

Число стружечных канавок

6

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5120, ID 104017

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5120»

N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5120

круглая плашка, серия N — нормальные материалы

подрезка

заборная часть с подрезкой (от Ø 3 мм) — плашка идет по стержню мягче

104017

складской номер DC Swiss

6g

класс точности нарезаемой резьбы

Частые вопросы

Где вообще встречается резьба М19×1?

В узлах, спроектированных под конкретную деталь: штуцеры, регулировочные втулки, накидные гайки приборов и гидравлики. В стандартном ряду ISO диаметра 19 мм нет, поэтому такую резьбу либо восстанавливают на ремонте, либо нарезают по чертежу изделия.

Почему шаг всего 1 мм на диаметре 19?

Мелкий шаг дает больше витков на ту же длину и меньшую высоту профиля: соединение точнее держит осевое положение и лучше сопротивляется самоотвинчиванию. Платой идет прочность на срез, поэтому силовые узлы на такой шаг не ставят.

Насколько точно нужно выдержать диаметр стержня?

По верхней границе — строго. Заготовка 18,88 мм и высота профиля на шаге 1 мм оставляют мало запаса: лишние сотые доли на диаметре сразу выводят наружную резьбу за поле 6g, и гайка перестает идти от руки.

Преимущества

• Размер вне ходового ряда: под М19×1 инструмент найти сложно
• Шесть канавок и подрезка на корпусе Ø45×14 мм
• Диаметр заготовки 18,88 мм по таблице DC Swiss
• Мелкий шаг 1 мм: минимальное ослабление сечения детали
• Сталь HSS, поле допуска 6g, группы 11 и 12
