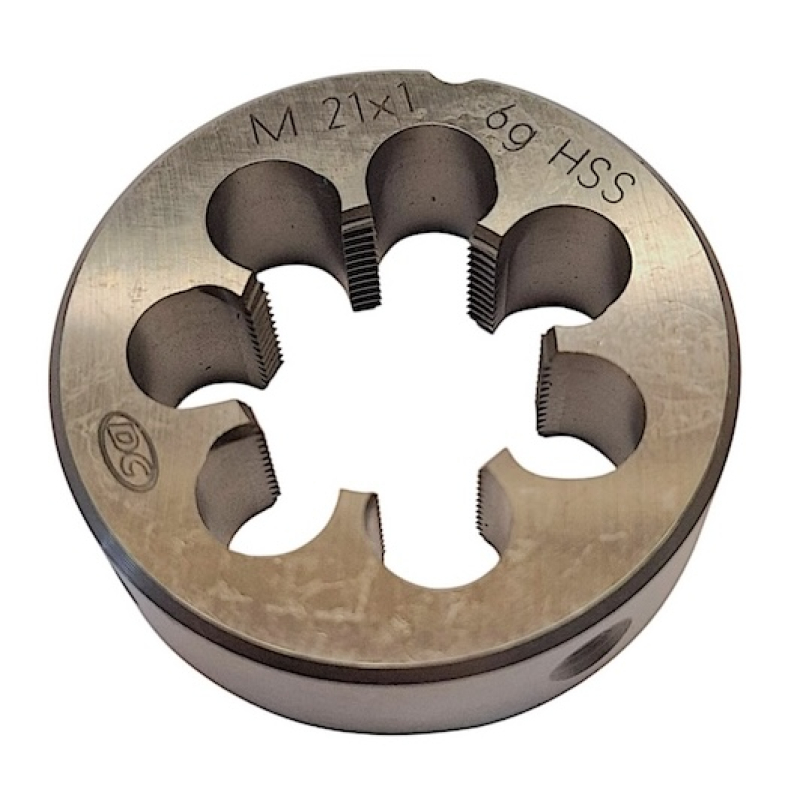

Плашка М21х1 6G Р6М5 (HSS) N5120 111386 DC Swiss ГОСТ 9740-71

Семь стружечных канавок — редкое число даже для крупных плашек, и на М21×1 оно оправдано мелким шагом: витков много, стружка тонкая, и карманов нужно больше. Корпус Ø45×14 мм с подрезкой режет резьбу по заготовке 20,88 мм. Сталь HSS, поле допуска 6g.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Характеристики

Тип

Плашка круглая

Резьба

М21×1

Стандарт резьбы

ISO 261 / DIN 13

Угол профиля резьбы

60°

Класс точности резьбы

6g

Шаг резьбы P

1 мм

Диаметр заготовки под резьбу

Ø20,88 мм

Наружный диаметр плашки

45 мм

Толщина плашки

14 мм

Число стружечных канавок

7

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5120, ID 111386

Сверено с данными производителя DC Swiss, сентябрь 2026.

Совместимость и подбор

Резьба М21×1 в ремонтных и специальных узлах: регулировочные втулки, штуцеры, накидные гайки. Заготовка Ø20,88 мм, поле допуска 6g.

Нарезаемая резьба

М21×1

Диаметр заготовки под резьбу

Ø20,88 мм

Посадка в плашкодержатель

корпус Ø45×14 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

Диаметра 21 мм в основном метрическом ряду нет, как и 19 мм: такие размеры приходят из конкретных изделий — насосов, редукторов, гидроаппаратуры, старой техники. Плашка под них покупается не про запас, а под задачу: восстановить резьбу на валу или изготовить ответную деталь по образцу, когда стандартный крепеж не подходит.

Шаг 1 мм на диаметре 21 мм дает мелкую резьбу с большим числом витков на длине. Семь перьев делят срез на семь тонких участков, поэтому момент на плашкодержателе получается меньше, чем ожидаешь от такого диаметра, а профиль выходит чище.

Что означает обозначение «N5120»

N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5120

круглая плашка, серия N — нормальные материалы

подрезка

заборная часть с подрезкой (от Ø 3 мм) — плашка идет по стержню мягче

111386

складской номер DC Swiss

6g

класс точности нарезаемой резьбы

Частые вопросы

Почему у этой плашки семь канавок?

Число канавок растет с диаметром: чем длиннее окружность реза, тем больше перьев на нее можно посадить и тем тоньше срез у каждого. На М21 при шаге 1 мм в каталоге DC Swiss стоит именно семь — больше, чем у соседних размеров ряда.

Подойдет ли она под резьбу М21×1,5?

Нет. Совпадает только диаметр, а витки лягут в другие места. Шаг у плашки задан геометрией зубьев и не меняется: под каждый шаг нужен свой инструмент, даже при одинаковом номинале.

Как проверить, что нарезанная резьба в поле 6g?

Ответной деталью или резьбовым калибр-кольцом 6g. Гайка должна наворачиваться от руки на всю длину без качки. Если идет туго, стержень был толще 20,88 мм; если болтается — тоньше.

Преимущества

• Семь стружечных канавок при корпусе Ø45×14 мм
• Подрезка на заборной части: стружка уходит вперед по ходу
• Заготовка 20,88 мм по таблице DC Swiss
• Нестандартный диаметр 21 мм с мелким шагом 1 мм
• Сталь HSS, поле допуска 6g, группы 11 и 12
