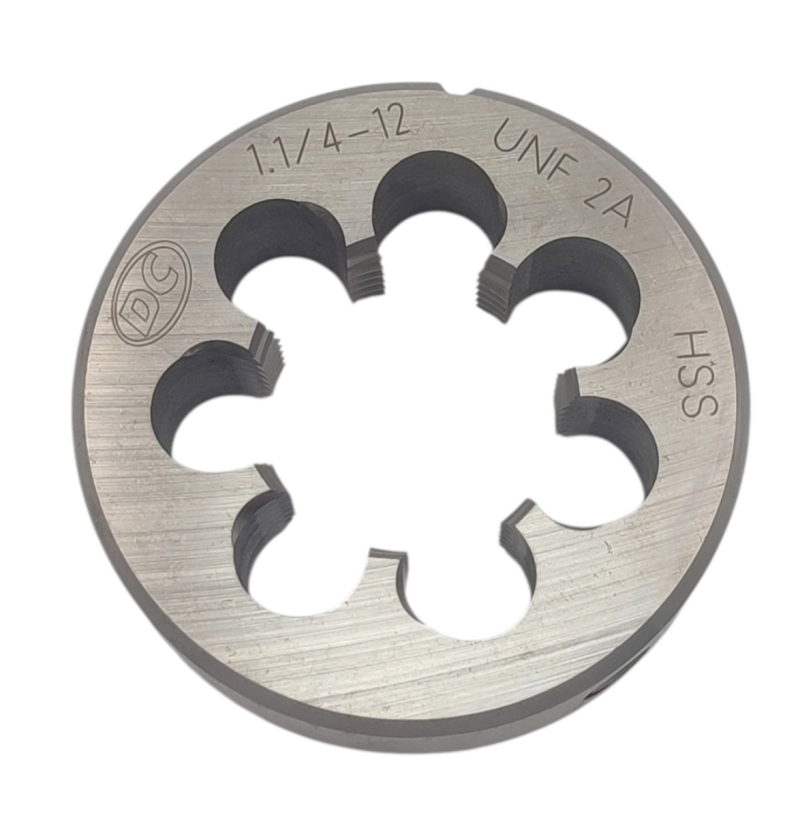

UAПлашка круглая UNF 1 1/4 дюйма, 12 ниток на дюйм, шаг 2,117 мм, сталь HSS, класс точности 2A. Корпус Ø65×18 мм по DIN EN 22568, семь стружечных канавок, заборная часть 1,75 витка. Диаметр заготовки под резьбу 31,56 мм.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареПлашка UNF 1 1/4" 12 ниток на дюйм — крупнейшая позиция дюймового ряда N5120 и единственная с семью канавками. Номинал 31,75 мм, шаг 2,117 мм, заготовка протачивается под 31,56 мм, класс точности 2A. Корпус Ø65 мм толщиной 18 мм, сталь HSS, заборная часть 1,75 витка.
Обрабатываемые материалы
Резьба 1 1/4"–12 UNF на крупных шпильках, штоках и валах дюймовой техники: заготовка протачивается под 31,56 мм, класс точности 2A.
Сверено с данными производителя DC Swiss, сентябрь 2026.
Дюйм с четвертью — силовой размер: анкерные и стяжные шпильки, штоки гидроцилиндров, концы валов, крупные регулировочные узлы в технике по дюймовым чертежам. Мелкая серия UNF с двенадцатью нитками дает на таком диаметре шаг 2,117 мм и больше витков в зацеплении, чем грубая: соединение точнее регулируется по длине и лучше держит переменную нагрузку. Ближайший метрический М30 меньше по номиналу и с резьбой 31,75 мм не совместим ни в каком исполнении.
Семь канавок вместо пяти появляются именно здесь и по той же причине, по которой раньше добавилось пятое перо: длина реза за оборот растет вместе с диаметром, и делить ее нужно на большее число кромок. Корпус Ø65 мм при толщине 18 мм требует отдельного держателя, а работа — станка: момент на таком шаге и диаметре ручной оснасткой не создается. Материалы прежние, группы 11 и 12: автоматные и конструкционные стали.
N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.
Зачем этой плашке семь канавок?
За один оборот кромки проходят окружность диаметром 31,75 мм и снимают профиль глубиной под шаг 2,117 мм. На пяти перьях каждое из них взяло бы слишком широкую полосу металла, момент вырос бы, а стружка перестала ломаться. Семь кромок делят эту работу и оставляют место под стружку.
Чем нарезать такую резьбу, если плашки нет?
Резьбовым резцом на токарном станке за несколько проходов. Это дольше и требует настройки гитары под 12 ниток на дюйм, зато не ограничено диаметром. Плашка выигрывает во времени: она дает готовый профиль за один проход и не требует подбора глубины.
Что будет, если стержень оставить с полным номиналом 31,75 мм?
Профиль переполнится. Плашка не только режет, но и выдавливает металл наружу, поэтому стержень протачивают до 31,56 мм. На полном номинале момент подскочит, вершины витков пойдут с облоем, а гайка либо не наживится, либо сорвет нитку при затяжке.
