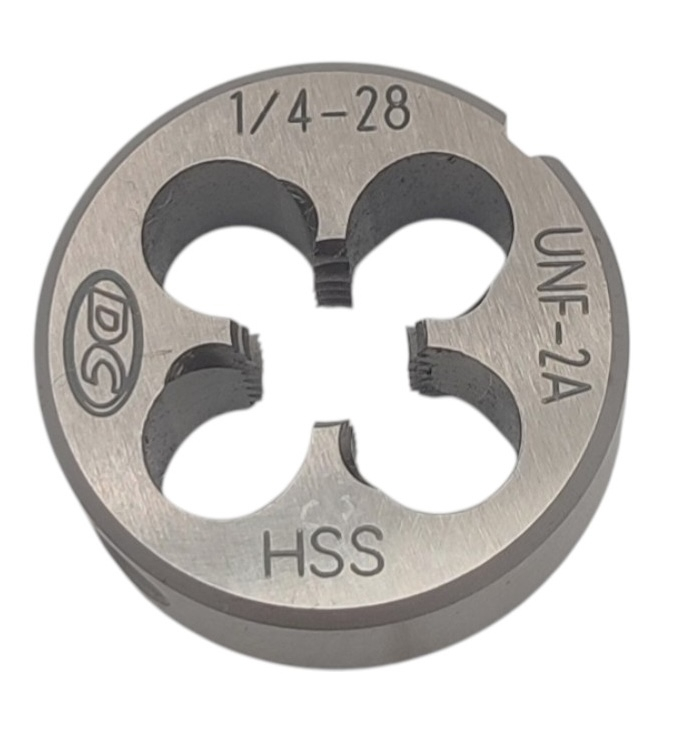

UAПлашка круглая UNF 1/4 дюйма, 28 ниток на дюйм, сталь HSS, класс точности 2A. Корпус Ø20×7 мм по DIN EN 22568, четыре стружечные канавки, заборная часть 1,75 витка. Диаметр заготовки под резьбу 6,24 мм.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареПлашка UNF 1/4" 28 ниток на дюйм режет наружную резьбу на стержне, проточенном до Ø6,24 мм. Корпус Ø20 мм толщиной 7 мм, четыре стружечные канавки, сталь HSS, заборная часть 1,75 витка. Одиннадцатый типоразмер дюймового ряда N5120: шаг 0,907 мм при номинале 6,35 мм и классе точности 2A.
Обрабатываемые материалы
Мелкая серия UNF на 28 нитках держит регулировку точнее грубой: виток короче, соединение меньше сдает от вибрации и позволяет выставлять длину малыми долями оборота. Такую резьбу ставят на тягах, регулировочных шпильках, штуцерах и адаптерах приборов, собранных по дюймовым чертежам. Метрическая М6 на это место не встает: и номинал у нее ниже 6,35 мм, и профиль резьбы другой, так что подобрать метрическую замену без переделки детали не выйдет.
Ряд N5120 рассчитан на группы материалов 11 и 12 — автоматные стали и конструкционные с цементуемыми. По ним HSS без покрытия работает штатно; нержавеющие, титановые и жаропрочные заготовки в эту группу не входят, и на них кромка садится заметно быстрее. Четыре канавки на корпусе 20 мм оставляют между собой достаточно тела, чтобы плашка держала момент, но стружку из них надо вытряхивать: насухо она наматывается на стержень и рвет уже нарезанный профиль.
Резьба 1/4"–28 UNF на тягах, шпильках и переходниках по дюймовым чертежам: заготовка протачивается под 6,24 мм, класс точности 2A.
Сверено с данными производителя DC Swiss, сентябрь 2026.
N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.
До какого диаметра протачивать стержень под эту резьбу?
До 6,24 мм — это значение самого DC Swiss. Оно лежит внутри предельных размеров наружной резьбы класса 2A, 6,16 и 6,324 мм. Полный номинал 6,35 мм оставлять нельзя: плашка пойдет с натягом и сорвет первые витки вместо того, чтобы их нарезать.
Чем эта плашка отличается от соседней 5/16" в том же ряду?
Номиналом и посадочным размером корпуса. У 1/4" корпус Ø20 мм толщиной 7 мм, у 5/16" он крупнее, и в плашкодержатель под 20 мм уже не встанет. Резьбы взаимозаменяемыми не бывают: это разные диаметры крепежа.
Нужно ли снимать фаску на торце стержня?
Да. Заборная часть здесь всего 1,75 витка, ей не за что зацепиться на остром торце, и плашка пойдет с перекосом. Фаска дает ей опору по всей окружности и задает соосность с первого оборота.
