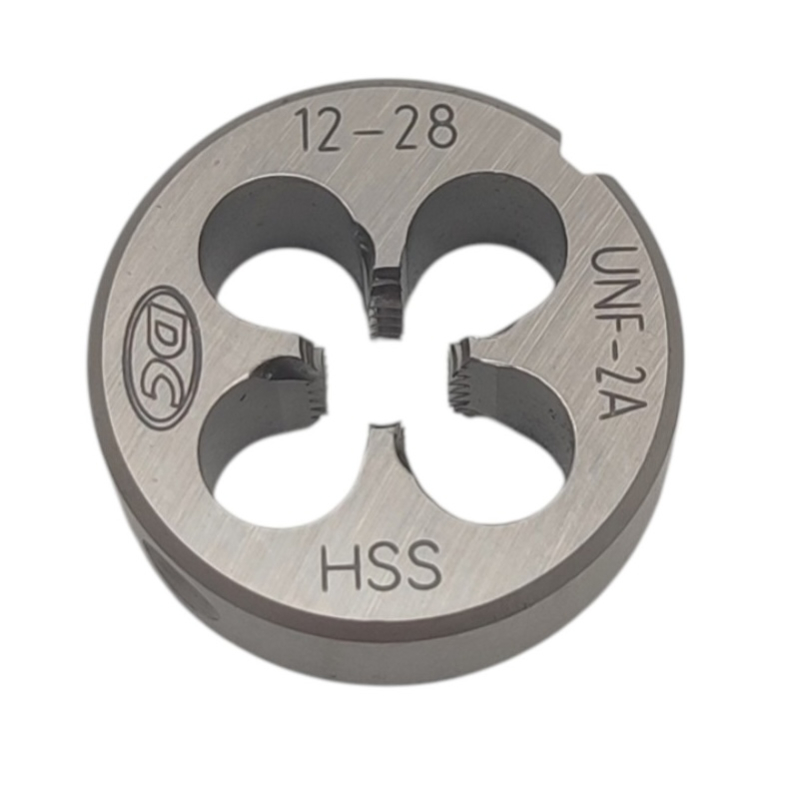

Плашка UNF №12 28 ниток на дюйм Р6М5 (HSS) N5120 104296 DC Swiss

Плашка UNF № 12–28 — последний номерной размер мелкой серии: дальше в каталоге идет резьба на четверть дюйма с тем же числом ниток. Шаг 0,907 мм, стержень протачивается под 5,38 мм, наружный диаметр 5,296–5,461 мм по классу 2A. Корпус Ø20 мм толщиной 7 мм.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Совместимость и подбор

Резьба № 12–28 UNF в точных и виброзагруженных соединениях: заготовка точится под 5,38 мм, корпус плашки 20 мм под стандартный держатель.

Нарезаемая резьба

UNF №12–28

Диаметр заготовки под резьбу

Ø5,38 мм

Посадка в плашкодержатель

корпус Ø20×7 мм

Группы материалов по каталогу

11, 12

Характеристики

Тип

Плашка круглая

Резьба

UNF №12–28

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

28

Шаг резьбы P

0,907 мм

Наружный диаметр стержня после нарезки

5,296–5,461 мм

Диаметр заготовки под резьбу

Ø5,38 мм

Наружный диаметр плашки

20 мм

Толщина плашки

7 мм

Число стружечных канавок

4

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5120, ID 104296

Сверено с данными производителя DC Swiss, сентябрь 2026.

Назначение и область применения

Двадцать восемь ниток на дюйм — тот же шаг, что у следующего за номером 12 размера на четверть дюйма. Это классическая ловушка дюймовой системы: две соседние по каталогу резьбы имеют одинаковую частоту витков и разный диаметр, поэтому шаблон для шага их не различит.

Мелкая серия на верхней границе номерного ряда используется там, где нужна и прочность соединения, и точная регулировка: тяги, регулировочные вилки, крепеж под вибрацией. Профиль ниже, чем у крупной нитки того же номера, и стержень теряет меньше сечения.

Что означает обозначение «N5120»

N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5120

круглая плашка, серия N — нормальные материалы

подрезка

заборная часть с подрезкой (от Ø 3 мм) — плашка идет по стержню мягче

104296

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Преимущества

• Верхняя граница мелкой номерной серии перед дюймовыми дробями
• Шаг 0,907 мм, поле наружного диаметра 5,296–5,461 мм
• Проточка стержня 5,38 мм по таблице DC Swiss
• Корпус Ø20 мм толщиной 7 мм, четыре режущие кромки
• Заборная часть 1,75 витка, класс точности 2A

Частые вопросы

Как не спутать № 12–28 UNF с резьбой на четверть дюйма?

По диаметру, а не по шагу: число ниток у них одинаковое. Наружный диаметр номера 12 лежит в поле 5,296–5,461 мм, у четверти дюйма он больше, и плашка на такой стержень просто не пойдет.

Чем мелкая серия номера 12 отличается от крупной по применению?

Крупная терпит грязь и повторную сборку, мелкая точнее держит положение и меньше отпускается от вибрации. Шаг здесь 0,907 мм против 1,058 мм у крупной, и стержень под мелкую нитку точится на сотую полнее.

Обязательно ли масло при нарезке этого размера?

На стали — да. Резьба длинная по окружности, витков в работе много, и сухая нарезка добавляет к моменту столько, что вороток начинает вести деталь. С маслом вершины ниток выходят чище и кромки живут дольше.

Сопутствующие товары

Метчик для этой резьбы

Метчик дюймовый UNF №12 28 ниток на дюйм Р6М5К5 (HSS-E) для сквозных отверстий N320-4 101518 DC Swiss

Плашкодержатель

Плашкодержатель ПД 3-10

Соседние типоразмеры

Меньший размер

Плашка UNF №10 32 ниток на дюйм Р6М5 (HSS) N5120 104295 DC Swiss

Больший размер

Плашка UNF 1/4" 28 ниток на дюйм Р6М5 (HSS) N5120 104293 DC Swiss

Полный ассортимент раздела Плашки дюймовые UNC, UNF, UNEF, UNS — с ценами, остатками и подбором по размеру.
