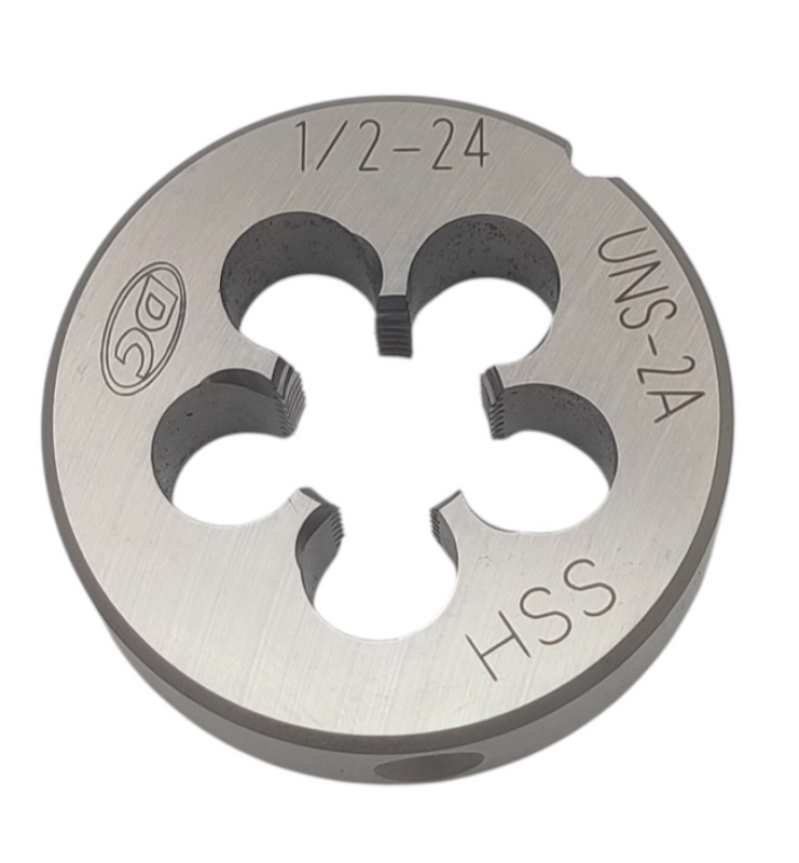

Плашка UNS 1/2" 24 ниток на дюйм Р6М5 (HSS) N5120 104307 DC Swiss

Плашка UNS 1/2" 24 нитки на дюйм закрывает шаг 1,058 мм — среднюю нитку между двадцатой и двадцать восьмой на номинале 12,7 мм. Заготовка протачивается под 12,58 мм. Корпус Ø38 мм толщиной 10 мм, пять канавок, HSS, класс точности 2A. Замыкает подборку специальной серии UNS.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Характеристики

Тип

Плашка круглая

Резьба

UNS 1/2"–24

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2A

Ниток на дюйм (25,4 мм)

24

Шаг резьбы P

1,058 мм

Наружный диаметр стержня после нарезки

12,487–12,669 мм

Диаметр заготовки под резьбу

Ø12,58 мм

Наружный диаметр плашки

38 мм

Толщина плашки

10 мм

Число стружечных канавок

5

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN EN 22568

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5120, ID 104307

Сверено с данными производителя DC Swiss, сентябрь 2026.

Совместимость и подбор

Резьба 1/2"–24 UNS в ремонтных и нестандартных узлах дюймовой техники: заготовка протачивается под 12,58 мм, класс точности 2A.

Нарезаемая резьба

UNS 1/2"–24

Диаметр заготовки под резьбу

Ø12,58 мм

Посадка в плашкодержатель

корпус Ø38×10 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

Двадцать четыре нитки на полудюймовом номинале не входят ни в один из основных американских рядов, поэтому размер и стоит в специальной серии UNS. Практически он встречается в ремонте: восстановление резьбового конца вала, изготовление шпильки взамен утраченной, переходник под деталь, чертежа которой нет. Шаг 1,058 мм ложится ровно между двумя ходовыми полудюймовыми нитками, и подобрать замену из наличия не выйдет — либо этот размер, либо переделка ответной детали.

Все три полудюймовые плашки подборки сидят в одном корпусе Ø38 мм и требуют одного плашкодержателя, а диаметры заготовок под них различаются сотыми долями миллиметра. Готовить стержень на глаз здесь нельзя: класс 2A задает наружный диаметр резьбы в пределах 12,487 и 12,669 мм, и выход за них означает либо болтающуюся гайку, либо закусивший профиль. Работа идет по группам 11 и 12 — автоматным и конструкционным сталям, с маслом и ломкой стружки обратным ходом.

Что означает обозначение «N5120»

N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5120

круглая плашка, серия N — нормальные материалы

подрезка

заборная часть с подрезкой (от Ø 3 мм) — плашка идет по стержню мягче

104307

складской номер DC Swiss

2A

класс точности нарезаемой резьбы

Частые вопросы

Как отличить три полудюймовые плашки друг от друга при работе?

По клейму на корпусе: у всех трех одинаковый корпус Ø38 мм толщиной 10 мм и пять канавок, а число ниток разное — 20, 24 и 28. На готовой детали серию определяют резьбомером, по стружке и на глаз она не читается.

Что делать, если ответная гайка неизвестной серии?

Снять шаг резьбомером с сохранившейся детали и сравнить с 1,058 мм для двадцати четырех ниток. Пока шаг не подтвержден, стержень не протачивайте: заготовка под каждую из полудюймовых резьб отличается на сотые доли, и повторно металл не нарастить.

Не проще ли перевести узел на метрическую резьбу?

Проще, если ответная деталь тоже переделывается. Если она остается родной, метрический размер не подойдет: номинал 12,7 мм в метрическом ряду отсутствует, а М12 даст люфт по диаметру и полное несовпадение шага.

Преимущества

• Шаг 1,058 мм: нитка, которой нет в основных дюймовых рядах
• Класс 2A: наружный диаметр резьбы 12,487–12,669 мм
• Пять канавок, корпус Ø38×10 мм по DIN EN 22568
• Один плашкодержатель на все полудюймовые размеры ряда
• HSS для автоматных и конструкционных сталей, профиль 60°

Соседние типоразмеры

Меньший размер

Плашка UNS 7/16" 24 нитей Р6М5 (HSS) N5120 104311 DC Swiss

Полный ассортимент раздела Плашки дюймовые UNC, UNF, UNEF, UNS — с ценами, остатками и подбором по размеру.
