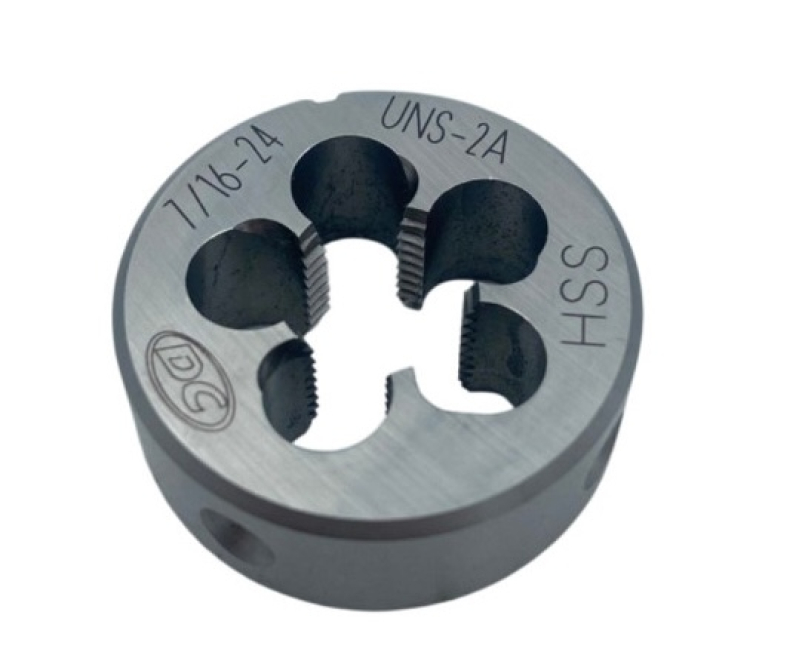

Плашка круглая UNS 7/16 дюйма, 24 нитки на дюйм, номинал 11,11 мм, сталь HSS. Корпус Ø30×11 мм по DIN EN 22568, пять стружечных канавок, заборная часть 1,75 витка. Диаметр заготовки под резьбу 10,99 мм.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареПлашка UNS 7/16" 24 нитки на дюйм — первая в подборке, где канавок пять, а не четыре: корпус Ø30 мм толщиной 11 мм на номинале 11,11 мм. Стержень под нее протачивают до Ø10,99 мм, сталь HSS, заборная часть 1,75 витка. Третий размер из четырех в специальном ряду UNS.
Обрабатываемые материалы
Семь шестнадцатых дюйма редко попадают в ходовой крепеж, а с 24 нитками на дюйм размер уходит еще и в специальный ряд UNS. Такую резьбу чаще восстанавливают, чем проектируют: штоки, валы, ремонтные шпильки и переходники в импортной технике, где родная деталь утеряна, а посадочное место переделывать нельзя. Номинал 11,11 мм не совпадает ни с одним метрическим размером, так что заменить резьбу на метрическую без переделки ответной детали не выйдет.
Пятая канавка появляется не ради лучшего отвода стружки, а ради распределения нагрузки: с ростом диаметра растет длина реза за один оборот, и на четырех перьях каждое из них снимало бы слишком широкую полосу профиля. Толщина корпуса 11 мм дает достаточную базу, чтобы плашка шла ровно после первых витков, но сам заход на диаметре около 11 мм тяжелый: без масла и без обратных полуоборотов стружка запирается между витком и пером. Материалы — группы 11 и 12, автоматные и конструкционные стали.
Резьба 7/16"–24 UNS на валах, штоках и ремонтных шпильках дюймовой техники: заготовка протачивается под 10,99 мм при номинале 11,11 мм.
Сверено с данными производителя DC Swiss, сентябрь 2026.
N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.
Почему у этой плашки пять канавок, а у меньших размеров четыре?
С диаметром растет длина реза за оборот. На 7/16" четыре пера снимали бы слишком широкую полосу металла каждое, момент подскочил бы, а стружка перестала ломаться. Пятое перо делит ту же работу на большее число кромок, не ослабляя корпус Ø30 мм.
Чем эта резьба отличается от 7/16" из основных рядов?
Числом ниток на дюйм. Сочетание 7/16" с 24 нитками в основные американские ряды не входит, поэтому оно и обозначено как UNS. Ответную гайку с обычного склада крепежа брать нельзя: номинал совпадет, шаг нет, и деталь закусит на втором витке.
Чем проверить готовую резьбу этого размера?
Контрольной гайкой или сохранившейся деталью с той же ниткой. Резьбомер подтвердит 24 нитки на дюйм, но посадку по среднему диаметру он не покажет, а специального калибра под размер UNS в обычной мастерской обычно нет.
