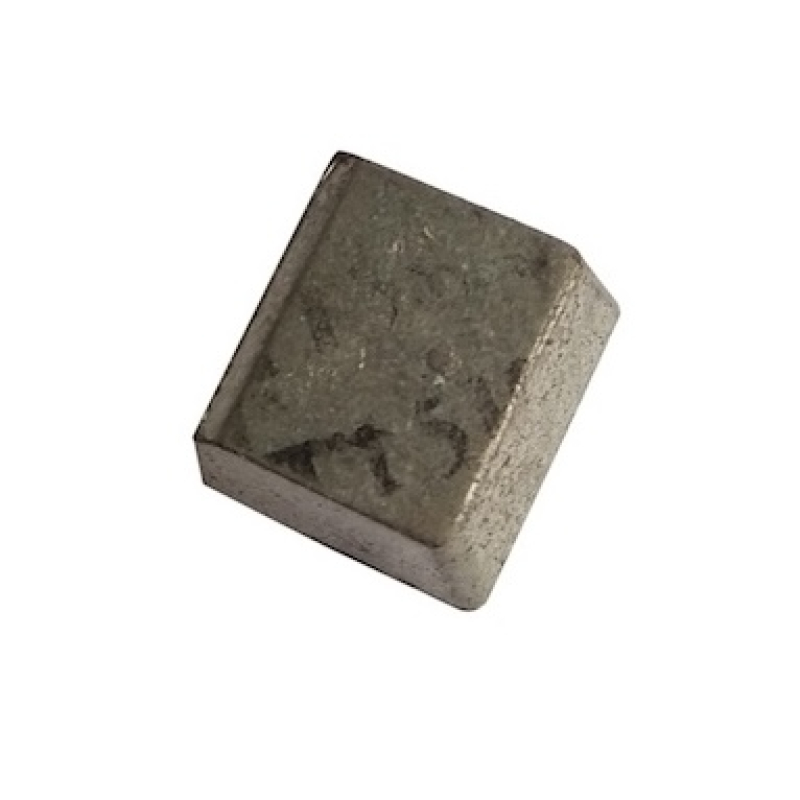

Пластина твердосплавна напайна 02271 ТН-20

Пластина твердосплавна напайна 02271 ТН-20 — пряма чотиригранна (призматична) пластина типу 02 за ГОСТ 25395-90, розмір 18×16×6 мм. Ставиться в паз державки й закріплюється пайкою, призначена для оснащення прохідних, розточувальних і револьверних різців.

Оброблювані матеріали:

• PСталь, сталеве литво
• NКольорові метали й сплави, неметали

Що цим роблять

Розмір паза в державці

18×16 мм, глибина посадки 6 мм

Довжина різальної кромки

18 мм

Маса однієї пластини

9,36 г

Призначення та сфера застосування

Пластина 02271 застосовується для оснащення прохідних, розточувальних і револьверних різців. Напайний інструмент дешевший за збірний, тримає будь-яку нестандартну геометрію, яку ви заточуєте під конкретну деталь, і переживає десятки переточувань — тому в ремонтному виробництві, інструментальній дільниці та на універсальних верстатах він лишається робочим варіантом.

Характеристики

Позначення

02271

Тип пластини

тип 02

Стандарт

ГОСТ 25395-90

Марка твердого сплаву

ТН-20

Довжина l

18 мм

Ширина b

16 мм

Товщина s

6 мм

Задній кут α

18°

Орієнтовна маса

9,36 г

Технічні вимоги

ГОСТ 2209-90

Запис у документації

Пластина 02271 ТН-20 ГОСТ 25395

Що означає позначення 02271

02

тип пластини — пряма чотиригранна (призматична) пластина

27

порядковий номер типорозміру в таблиці стандарту

1

номер виконання

ТН-20

марка твердого сплаву за ГОСТ 3882-74

Твердий сплав ТН-20

Безвольфрамовий сплав на карбіді титану з нікель-молібденовим зв'язком, удвічі легший за вк. Рекомендована сфера застосування — напівчистове й чистове точіння сталей і кольорових сплавів.

Орієнтовні режими різання

Значення наведені для точіння без охолодження інструментом із напайкою ТН-20 і є відправною точкою: реальні режими залежать від жорсткості верстата, вильоту різця та стану заготовки. Глибина різання обмежена довжиною кромки 18 мм.

Часті запитання

Чи підійде пластина до моєї державки?

Паз під пластину 02271 має розміри 18×16 мм за глибини 6 мм. Якщо паз у державці більший, пластина сяде із зазором і під час пайки поведе геометрію — тоді беріть сусідній типорозмір того самого типу.

Чим ТН-20 відрізняється від сусідніх марок?

Безвольфрамовий сплав на карбіді титану з нікель-молібденовим зв'язком, удвічі легший за вк. Рекомендована область — напівчистове й чистове точіння сталей і кольорових сплавів. Сусідні марки того самого типорозміру відрізняються стійкістю та міцністю, розміри в них однакові.

Чи можна переточувати?

Так, це основний сенс напайного інструмента. Товщина 6 мм дає запас на кілька десятків переточувань алмазним кругом по передній і задній поверхнях.

Чим паяти?

Мідно-цинковими припоями (Л63, ЛМцЖ) або срібними (ПСр40) з компенсаційною прокладкою. Після пайки інструмент охолоджують повільно, інакше пластина тріскається.

Переваги

• ✓Розміри за ГОСТ 25395-90 — пластина сідає у стандартний паз без підганяння
• ✓Технічні вимоги за ГОСТ 2209-90: контроль твердості, структури та дефектів
• ✓Сплав ТН-20: напівчистове й чистове точіння сталей і кольорових сплавів
• ✓Запас на переточування за товщини 6 мм
• ✓Відпуск поштучно й партіями, документи для безготівкового розрахунку
