Пластины твердосплавные напаиваемые типов 02 и 62

Напаиваемые твердосплавные пластины типов 02 и 62 по ГОСТ 25395-90 предназначены для оснащения инструмента: проходные, расточные и револьверные резцы. Раздел охватывает 15 сочетаний l×b×s из ряда стандарта в разных марках сплава, размеры — длина 10-36 мм, ширина 6-20 мм, толщина 2,5-10 мм. Полный текст стандарта — ГОСТ 25395-90 (PDF).

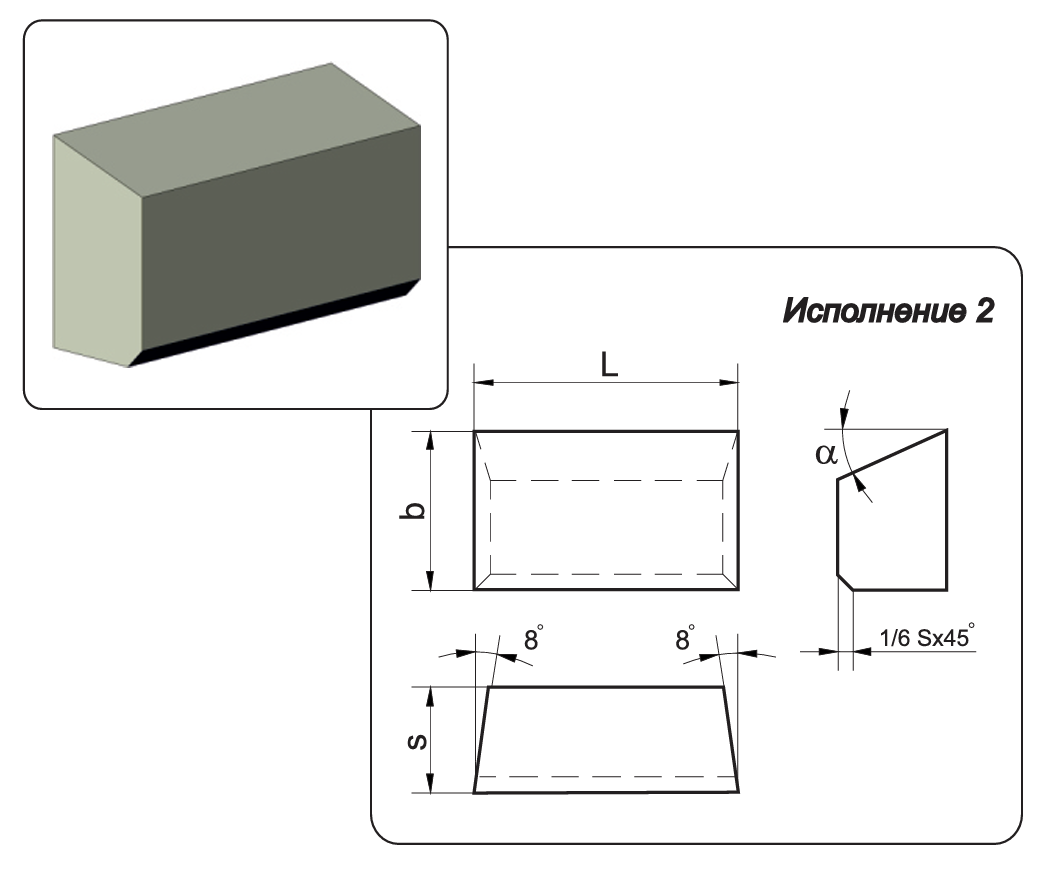

Типы 02 и 62 — прямые четырехгранные пластины более крупного ряда, чем типы 01 и 61: ширина от 6 мм, толщина от 2,5 мм. Тип 62 отличается от типа 02 только задним углом 8° вместо 18°, размеры l, b и s у них совпадают.

Ассортимент раздела

В разделе — обозначения стандарта в наличных марках твердого сплава; кроме основных марок, отдельные типоразмеры есть в ТТ10К8, ВК10Х и ТН20: Пластина твердосплавная напайная 02271 ТТ10К8 ГОСТ 25395-90, Пластина твердосплавная напайная 02251 ВК10Х ГОСТ 25395-90, Пластина твердосплавная напайная 02231 ТН20 ГОСТ 25395-90.

• ✓Обозначений в разделе: 53, типоразмеров по сочетанию l×b×s: 15
• ✓Марки сплава: ВК8 (52), Т15К6 (52), Т5К10 (51), ВК6 (9), Т30К4 (8), ВК6М (5)
• ✓Размеры: длина 10-36 мм, ширина 6-20 мм, толщина 2,5-10 мм
• ✓Масса одной пластины: от 1,70 до 77,00 г (по справочному приложению стандарта для Т15К6)
• ✓Отгрузка со склада, отпуск поштучно и партиями

Размеры по ГОСТ 25395-90

Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.

Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.

Как читать обозначение

Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 62271:

• ✓62 — тип пластины по ГОСТ 25395-90
• ✓27 — номер типоразмера в таблице стандарта
• ✓1 — номер исполнения
• ✓Марка сплава по ГОСТ 3882-74 записывается после обозначения: Пластина 62271 Т15К6 ГОСТ 25395

Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.

Марки твердого сплава

Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.

Ориентировочные режимы резания

Значения даны для точения инструментом с напайной пластиной без охлаждения и служат отправной точкой при первом проходе.

Поправки: при прерывистом резании скорость снижают на 20-30 %, по литейной корке — на 30-40 %, при вылете резца больше 1,5 высоты державки подачу уменьшают вдвое. Глубина резания ограничена длиной режущей кромки конкретной пластины — по таблице размеров выше.

Какой раздел выбрать

Разделы внутри группы «Резцы токарные, расточные, отрезные» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.

Частые вопросы

Как подобрать пластину под державку, которая уже есть?

Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 10 до 36 мм, толщина s от 2,5 до 10 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.

Марки отличаются только стойкостью или размерами тоже?

Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Например, Пластина твердосплавная напайная 02051 Т15К6 ГОСТ 25395-90 и Пластина твердосплавная напайная 02051 ВК6 ГОСТ 25395-90 по размерам взаимозаменяемы. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.

Сколько переточек выдерживает напайная пластина?

Зависит от толщины: при s от 2,5 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.

Чем паять и почему пластина иногда трескается?

Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.

Что означают цифры в обозначении?

Первые две — тип пластины по ГОСТ 25395-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
