Напаиваемые твердосплавные пластины типов 14 по ГОСТ 25399-90 — это спиральные сверла и сверла с прямыми канавками. В разделе 42 обозначений стандарта в 42 сочетаниях l×b×s и 126 позиций с учетом марок сплава: длина 5,5-52 мм, ширина 5,6-28 мм, толщина 0,9-6 мм. Полный текст стандарта — ГОСТ 25399-90 (PDF).

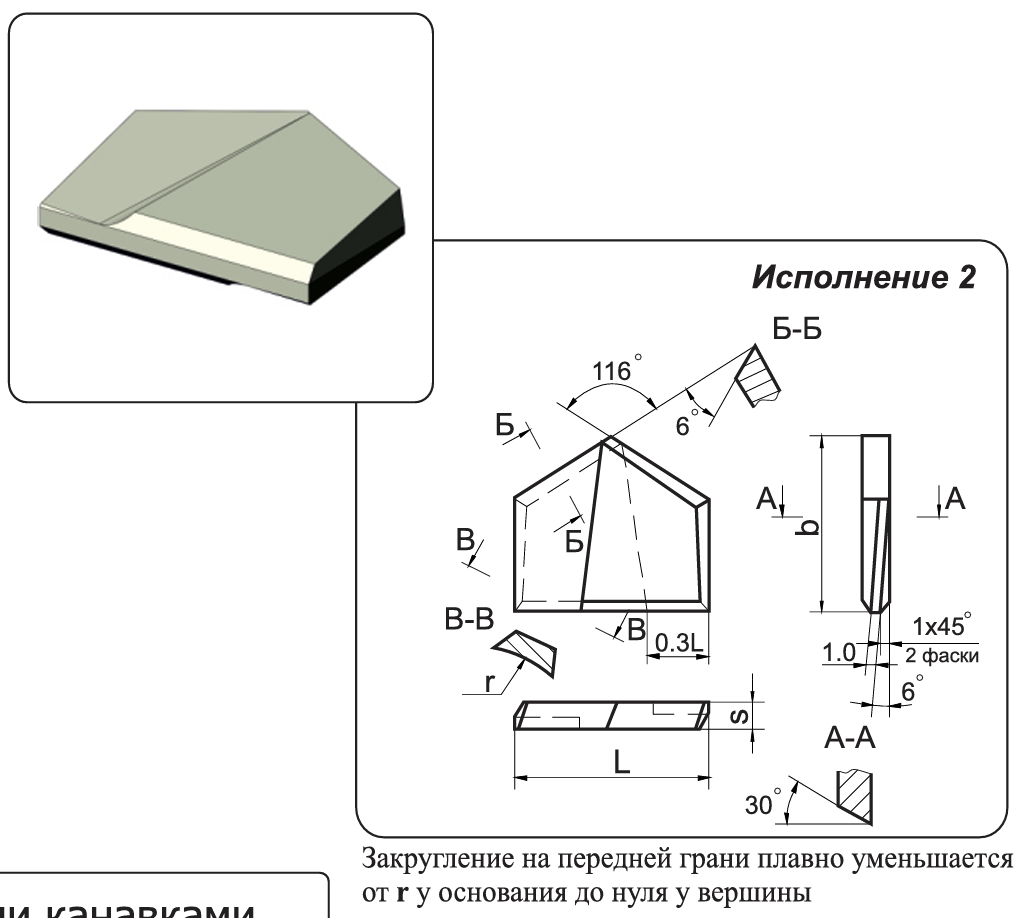

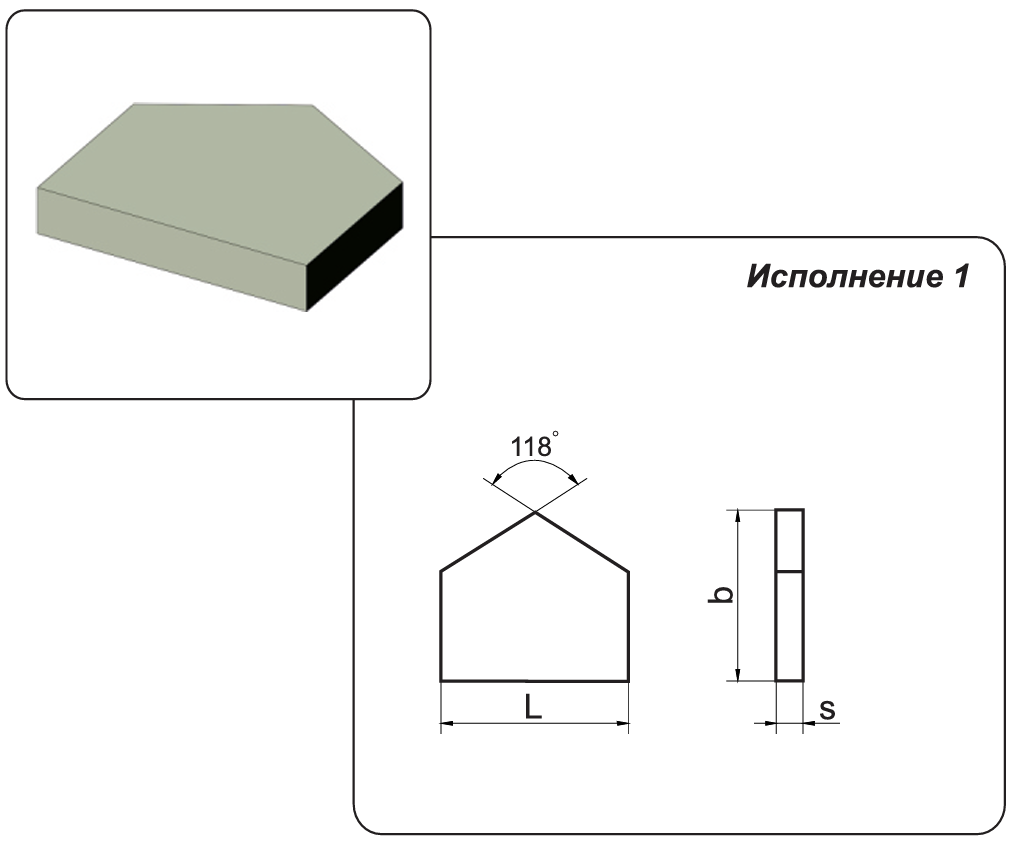

Тип 14 — единственная напайная пластина с двугранной вершиной 116-118°, то есть с готовым углом сверла. Исполнение 1 идет без стружечной канавки для коротких сверл, исполнение 2 — с подточкой и радиусом r от 3,5 до 10 мм для спиральных сверл.

Ассортимент раздела

В разделе 126 позиций: 42 обозначений стандарта в наличных марках твердого сплава.

Обозначений: 42, типоразмеров по сочетанию l×b×s: 42
Марки сплава: Т15К6 (42), Т5К10 (42), ВК8 (41), ВК6ОМ (1)
Размеры: длина 5,5-52 мм, ширина 5,6-28 мм, толщина 0,9-6 мм
Масса одной пластины: от 0,26 до 69,00 г (по справочному приложению стандарта для Т15К6)
Отгрузка со склада, отпуск поштучно и партиями

Размеры по ГОСТ 25399-90

Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.

Обозначение	l, мм	b, мм	s, мм	r, мм	Масса Т15К6, г	Масса ВК8, г
14011	5,5	5,6	0,9	—	0,26	0,33
14131	6	5,6	1	—	0,34	0,44
14031	6	6	1,4	—	0,49	0,63
14051	6,5	6	1,4	—	0,52	0,67
14071	7	6,3	1,4	—	0,65	0,84
14091	7,5	6,3	1,4	—	0,70	0,90
14111	8	7,1	1,6	—	0,86	1,11
14151	8,5	7,1	1,6	—	0,90	1,16
14171	9	8	2	—	1,36	1,75
14251	9	8	1,7	—	1,14	1,47
14191	9,5	8	2	—	1,42	1,83
14271	9,5	8	1,7	—	1,18	1,52
14211	10	8,5	2	—	1,60	2,06
14291	10	9	1,7	—	1,43	1,84
14312	10,8	9	1,7	3,5	1,12	1,44
14332	11,8	10	2	3,5	1,59	2,05
14352	13	11	2,5	3,5	2,27	2,92
14372	14	12	2,5	3,5	2,66	3,42
14392	15	13	2,5	3,5	3,08	3,96
14432	17	15	3	5	5,04	6,48
14452	18	16	3	5	5,56	7,15
14472	19	17	3	5	6,19	7,96
14492	20	18	3,5	5	7,88	10,14
14512	21	18	3,5	5	8,22	10,57
14532	22	18	3,5	5	8,54	10,99
14552	23	18	4	5	9,93	12,77
14572	24	18	4	5	10,30	13,25
14592	25	18	4	5	14,20	18,27
14612	26	20	4,5	8	14,60	18,78
14632	27,5	20	4,5	8	15,30	19,68
14652	28,5	20	4,5	8	15,70	20,20
14672	29,5	22	5	8	19,70	25,34
14692	30,5	22	5	8	20,20	25,98
14712	31,5	22	5	8	20,80	26,76
14732	33,5	24	5	8	24,20	31,13
14752	36,5	24	5	8	25,50	32,80
14772	39,5	24	5	8	25,80	33,19
14792	42	26	6	10	37,90	48,75
14812	44	26	6	10	39,10	50,30
14832	47	26	6	10	40,70	52,35
14852	50	28	6	10	47,00	60,46
14872	52	28	6	10	69,00	88,76

Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.

Как читать обозначение

Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 14472:

14 — тип пластины по ГОСТ 25399-90
47 — номер типоразмера в таблице стандарта
2 — номер исполнения
Марка сплава по ГОСТ 3882-74 записывается после обозначения: Пластина 14472 Т15К6 ГОСТ 25399

Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.

Марки твердого сплава

Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.

Марка	Основной материал	Характер обработки
Т30К4	Сталь	Тонкое и чистовое точение, минимальный припуск, без ударов
Т15К6	Сталь	Получистовое и чистовое точение, растачивание, самая ходовая марка по стали
Т14К8	Сталь	Черновое и получистовое точение, переменное сечение среза
Т5К10	Сталь, стальное литье	Черновое точение, поковки и штамповки с коркой
ТТ10К8-Б	Сталь, стальное литье	Тяжелое черновое точение, тепловые и ударные нагрузки
ТТ7К12	Сталь, поковки	Черновое точение и строгание с ударами, работа по корке
ВК3, ВК3-М	Чугун, цветные сплавы, неметаллы	Чистовое точение, чистота поверхности
ВК6, ВК6-М, ВК6-ОМ	Чугун, нержавеющие и жаропрочные стали	Получистовая обработка, мелкозернистые модификации держат острую кромку
ВК8	Чугун, цветные металлы, неметаллы	Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну
ВК10, ВК10-ХОМ	Чугун, труднообрабатываемые сплавы	Черновая обработка с ударами

Какой раздел выбрать

Разделы внутри группы «Сверла, зенкеры, развертки» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.

Раздел	Стандарт	Под какой инструмент	Длина l	Позиций
Тип 14 (этот раздел)	ГОСТ 25399-90	спиральные сверла и сверла с прямыми канавками	5,5-52 мм	126
Тип 17	ГОСТ 25406-90	сверла для неметаллических материалов	5,5-31,5 мм	79
Тип 25	ГОСТ 25424-90	зенкеры для сквозных отверстий	16-32 мм	24
Тип 26	ГОСТ 25425-90	развертки	12-32 мм	25
Тип 38	ГОСТ 25415-90	сверла глубокого сверления	16-40 мм	24
Все типы напаиваемых пластин — общий раздел

Частые вопросы

Как подобрать пластину под державку, которая уже есть?

Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 5,5 до 52 мм, толщина s от 0,9 до 6 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.

Чем исполнение 1 отличается от исполнения 2?

Исполнение 1 идет без радиуса на передней грани и рассчитано на короткие сверла и сверла с прямыми канавками. У исполнения 2 задан радиус r от 3,5 до 10 мм, который плавно уменьшается от основания до нуля у вершины, — это подточка под спиральное сверло.

Марки отличаются только стойкостью или размерами тоже?

Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.

Сколько переточек выдерживает напайная пластина?

Зависит от толщины: при s от 0,9 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.

Чем паять и почему пластина иногда трескается?

Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.

Что означают цифры в обозначении?

Первые две — тип пластины по ГОСТ 25399-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
