Напаиваемые твердосплавные пластины типа 25 по ГОСТ 25424-90 предназначены для оснащения инструмента: зенкеры для сквозных отверстий. В разделе обозначения стандарта от 25110 до 25250 в марках сплава ВК8, Т15К6, Т5К10, ВК6 и ВК3М, размеры — длина 16-32 мм, ширина 4-12 мм, толщина 2-4 мм. Полный текст стандарта — ГОСТ 25424-90 (PDF).
Тип 25 идет в зенкеры для сквозных отверстий, тип 26 — в развертки. Разница видна по пропорции: у типа 25 ширина b доходит до 12 мм при ленточке b1 до 8 мм, у типа 26 ширина не превышает 5 мм — развертка снимает десятые доли миллиметра.
Каждое обозначение стандарта представлено в нескольких марках твердого сплава.
Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %. Примеры позиций раздела: Пластина твердосплавная напайная 25110 Т15К6 ГОСТ 25424-90, Пластина твердосплавная напайная 25110 ВК8 ГОСТ 25424-90, Пластина твердосплавная напайная 25190 ВК3М ГОСТ 25424-90.

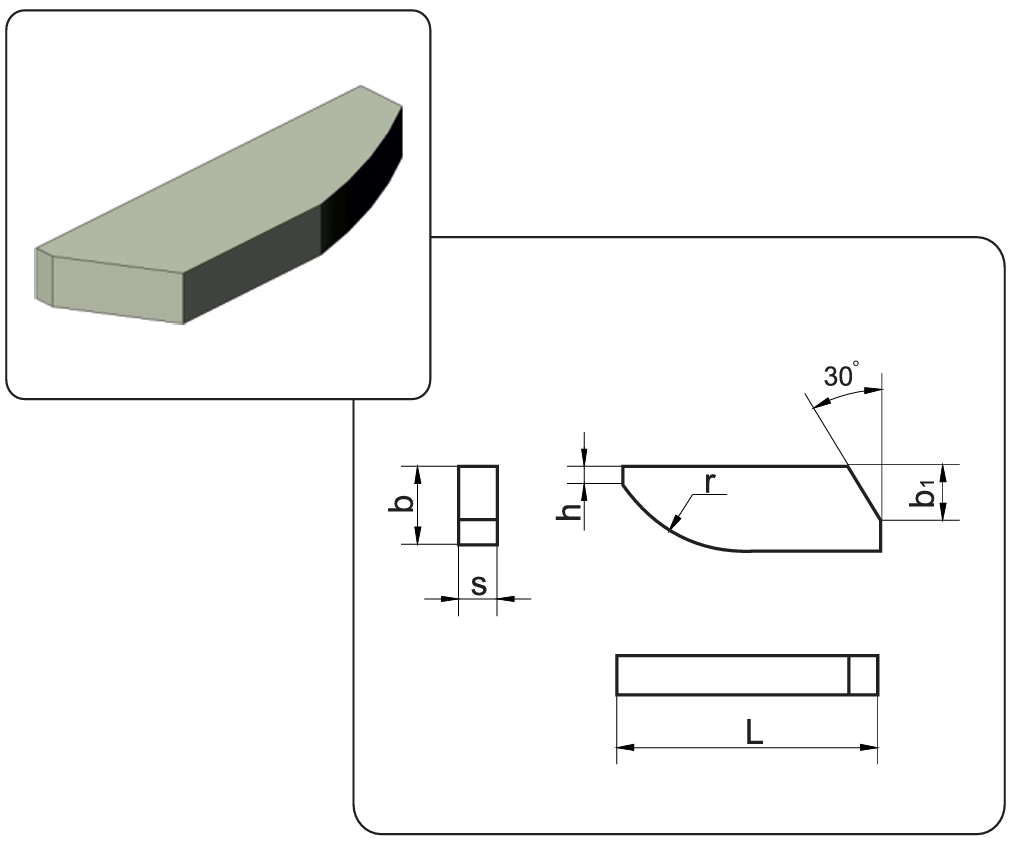

| Обозначение | l, мм | b, мм | s, мм | b1, мм | r, мм | h, мм | e, мм | Масса Т15К6, г | Масса ВК8, г |
|---|---|---|---|---|---|---|---|---|---|
| 25110 | 16 | 4 | 2 | 2,5 | 25 | 1 | 4,1 | 1,26 | 1,62 |
| 25130 | 18 | 5 | 2,5 | 3,5 | 25 | 1,5 | 5,2 | 2,27 | 2,92 |
| 25150 | 20 | 6 | 3 | 5 | 31,5 | 1,5 | 3,8 | 3,55 | 4,57 |
| 25210 | 22 | 5,6 | 2,5 | 4 | 25 | 2,5 | 9,9 | 3,01 | 3,87 |
| 25230 | 25 | 8 | 2,8 | 5 | 25 | 3 | 10 | 5,36 | 6,89 |
| 25250 | 30 | 12 | 4 | 8 | 25 | 3 | 11 | 12,88 | 16,57 |
| 25190 | 32 | 10 | 4 | 8 | 40 | 2 | 8 | 12,50 | 16,08 |
Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.
Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 25210:
Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.
Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.
| Марка | Основной материал | Характер обработки |
|---|---|---|
| Т30К4 | Сталь | Тонкое и чистовое точение, минимальный припуск, без ударов |
| Т15К6 | Сталь | Получистовое и чистовое точение, растачивание, самая ходовая марка по стали |
| Т14К8 | Сталь | Черновое и получистовое точение, переменное сечение среза |
| Т5К10 | Сталь, стальное литье | Черновое точение, поковки и штамповки с коркой |
| ТТ10К8-Б | Сталь, стальное литье | Тяжелое черновое точение, тепловые и ударные нагрузки |
| ТТ7К12 | Сталь, поковки | Черновое точение и строгание с ударами, работа по корке |
| ВК3, ВК3-М | Чугун, цветные сплавы, неметаллы | Чистовое точение, чистота поверхности |
| ВК6, ВК6-М, ВК6-ОМ | Чугун, нержавеющие и жаропрочные стали | Получистовая обработка, мелкозернистые модификации держат острую кромку |
| ВК8 | Чугун, цветные металлы, неметаллы | Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну |
| ВК10, ВК10-ХОМ | Чугун, труднообрабатываемые сплавы | Черновая обработка с ударами |
Разделы внутри группы «Сверла, зенкеры, развертки» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.
| Раздел | Стандарт | Под какой инструмент | Длина l | Позиций |
|---|---|---|---|---|
| Тип 14 | ГОСТ 25399-90 | спиральные сверла и сверла с прямыми канавками | 5,5-52 мм | 126 |
| Тип 17 | ГОСТ 25406-90 | сверла для неметаллических материалов | 5,5-31,5 мм | 79 |
| Тип 25 (этот раздел) | ГОСТ 25424-90 | зенкеры для сквозных отверстий | 16-32 мм | 24 |
| Тип 26 | ГОСТ 25425-90 | развертки | 12-32 мм | 25 |
| Тип 38 | ГОСТ 25415-90 | сверла глубокого сверления | 16-40 мм | 24 |
| Тип 39 | ГОСТ 25416-90 | направляющие к сверлам глубокого сверления | 18-40 мм | 19 |
| Все типы напаиваемых пластин — общий раздел | ||||
Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 16 до 32 мм, толщина s от 2 до 4 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.
Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.
Зависит от толщины: при s от 2 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.
Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.
Первые две — тип пластины по ГОСТ 25424-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
