Напаиваемые твердосплавные пластины типа 34 по ГОСТ 25413-82 предназначены для оснащения инструмента: центры к токарным и круглошлифовальным станкам. В разделе 7 обозначений стандарта в 7 сочетаниях l×b×s, каждое в марках ВК8, Т15К6 и Т5К10, размеры — диаметр 5-32 мм, длина 12-55 мм. Полный текст стандарта — ГОСТ 25413-82 (PDF).

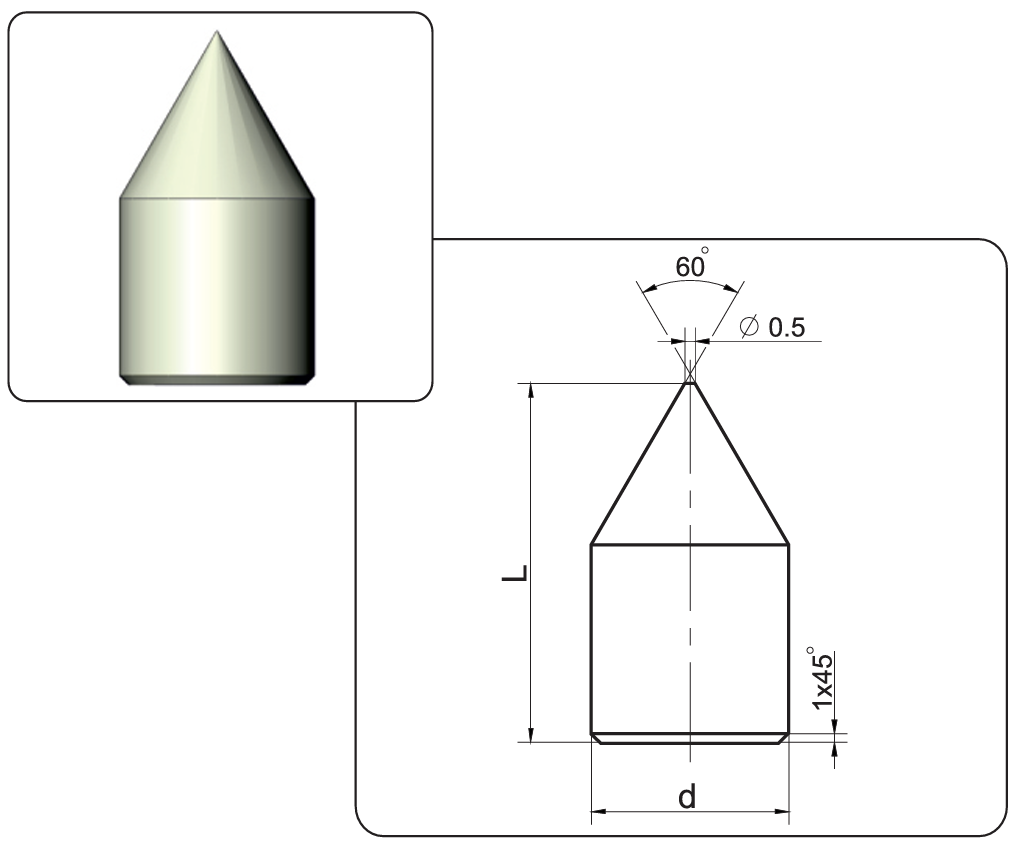

Тип 34 — не пластина в паз, а конический наконечник с углом 60° под напайку на корпус центра. Диаметр от 5 до 32 мм, длина от 12 до 55 мм; ГОСТ 25413-82 задает только эти два размера, остальное определяет корпус центра.
В разделе 7 обозначений стандарта в наличных марках твердого сплава.
Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.
| Обозначение | d, мм | l, мм | Угол, град | Масса Т15К6, г | Масса ВК8, г |
|---|---|---|---|---|---|
| 34090 | 5 | 12 | 60 | 3,24 | 4,17 |
| 34110 | 7 | 14 | 60 | 4,61 | 5,93 |
| 34130 | 11 | 20 | 60 | 15,70 | 20,20 |
| 34150 | 14 | 22 | 60 | 26,20 | 33,70 |
| 34170 | 18 | 30 | 60 | 60,30 | 77,57 |
| 34190 | 22 | 40 | 60 | 125,00 | 160,79 |
| 34210 | 32 | 55 | 60 | 353,00 | 454,08 |
Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой. Начало ряда — Пластина твердосплавная напайная 34090 Т15К6 ГОСТ 25413-82 и Пластина твердосплавная напайная 34090 ВК8 ГОСТ 25413-82.
Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 34150:
Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.
Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.
| Марка | Основной материал | Характер обработки |
|---|---|---|
| Т30К4 | Сталь | Тонкое и чистовое точение, минимальный припуск, без ударов |
| Т15К6 | Сталь | Получистовое и чистовое точение, растачивание, самая ходовая марка по стали |
| Т14К8 | Сталь | Черновое и получистовое точение, переменное сечение среза |
| Т5К10 | Сталь, стальное литье | Черновое точение, поковки и штамповки с коркой |
| ТТ10К8-Б | Сталь, стальное литье | Тяжелое черновое точение, тепловые и ударные нагрузки |
| ТТ7К12 | Сталь, поковки | Черновое точение и строгание с ударами, работа по корке |
| ВК3, ВК3-М | Чугун, цветные сплавы, неметаллы | Чистовое точение, чистота поверхности |
| ВК6, ВК6-М, ВК6-ОМ | Чугун, нержавеющие и жаропрочные стали | Получистовая обработка, мелкозернистые модификации держат острую кромку |
| ВК8 | Чугун, цветные металлы, неметаллы | Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну |
| ВК10, ВК10-ХОМ | Чугун, труднообрабатываемые сплавы | Черновая обработка с ударами |
Разделы внутри группы «Станочная оснастка» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.
| Раздел | Стандарт | Под какой инструмент | Длина l | Позиций |
|---|---|---|---|---|
| Тип 34 (этот раздел) | ГОСТ 25413-82 | центры к токарным и круглошлифовальным станкам | 12-55 мм | 21 |
| Все типы напаиваемых пластин — общий раздел | ||||
Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 12 до 55 мм, толщина s от 5 до 32 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.
Тем же припоем, что и пластину в державку: латунью Л63 или серебряным ПСр40 с компенсационной прокладкой. Разница в другом — после пайки конус 60° шлифуется в центрах вместе с корпусом, иначе биение сведет на нет весь смысл твердого сплава.
Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.
Зависит от толщины: при s от 5 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.
Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.
Первые две — тип пластины по ГОСТ 25413-82, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
