Напаиваемые твердосплавные пластины типа 49 по ГОСТ 25423-90 предназначены для оснащения инструмента: торцевые фрезы. В разделе 6 обозначений стандарта в 2 сочетаниях l×b×s в марках сплава ВК8, Т15К6 и Т5К10, размеры — длина 15-20 мм, ширина 12-16 мм, толщина 3-3,5 мм. Полный текст стандарта — ГОСТ 25423-90 (PDF).

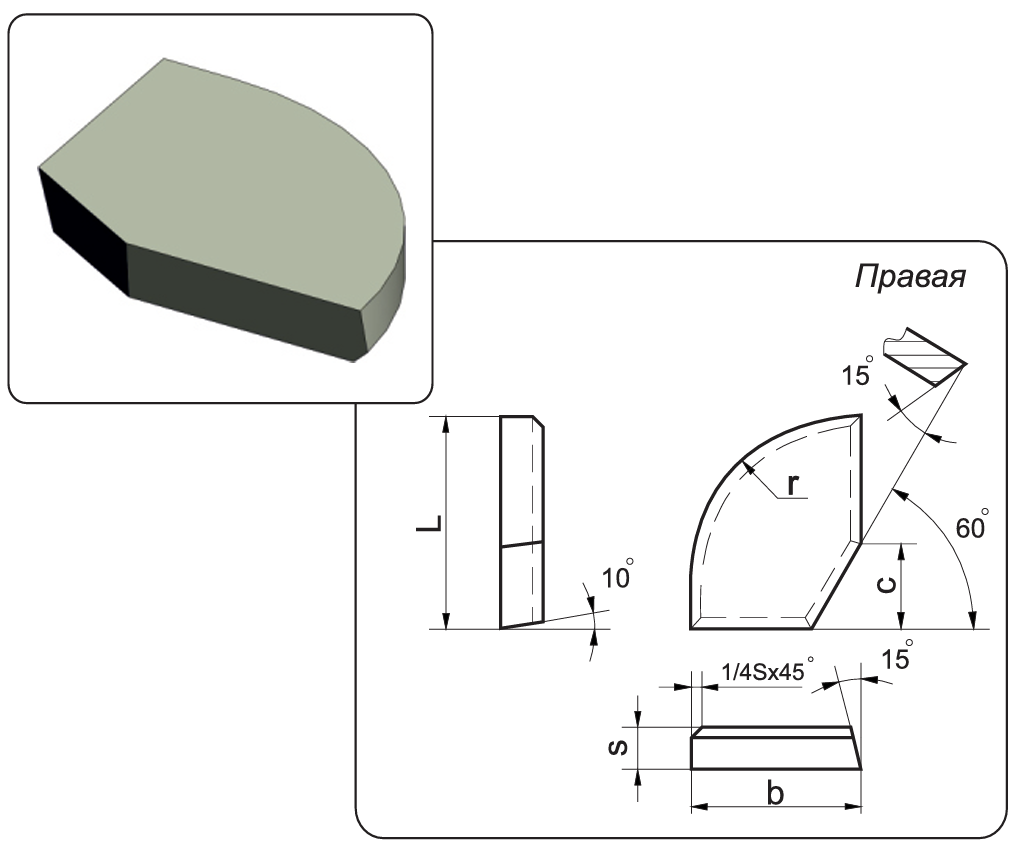

Тип 49 идет в торцевые фрезы и отличается от типа 20 размером c: при одинаковых l и b выпускаются пластины с c 3 мм и 8 мм — это разная длина опорной части под зуб фрезы. Правое и левое исполнение подбирают по направлению вращения фрезы.
В разделе 6 обозначений стандарта в наличных марках твердого сплава.
Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.
| Обозначение | l, мм | b, мм | s, мм | c, мм | r, мм | Масса Т15К6, г | Масса ВК8, г | Исполнение |
|---|---|---|---|---|---|---|---|---|
| 49010 | 15 | 12 | 3 | 3 | 12,5 | 4,55 | 5,85 | правая |
| 49030 | 15 | 12 | 3 | 8 | 12,5 | 4,03 | 5,18 | правая |
| 49050 | 20 | 16 | 3,5 | 3 | 16 | 9,52 | 12,25 | правая |
| 49060 | 20 | 16 | 3,5 | 3 | 16 | 9,52 | 12,25 | левая |
| 49070 | 20 | 16 | 3,5 | 8 | 16 | 8,90 | 11,45 | правая |
| 49080 | 20 | 16 | 3,5 | 8 | 16 | 8,90 | 11,45 | левая |
Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.
Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 49060:
Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.
Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.
| Марка | Основной материал | Характер обработки |
|---|---|---|
| Т30К4 | Сталь | Тонкое и чистовое точение, минимальный припуск, без ударов |
| Т15К6 | Сталь | Получистовое и чистовое точение, растачивание, самая ходовая марка по стали |
| Т14К8 | Сталь | Черновое и получистовое точение, переменное сечение среза |
| Т5К10 | Сталь, стальное литье | Черновое точение, поковки и штамповки с коркой |
| ТТ10К8-Б | Сталь, стальное литье | Тяжелое черновое точение, тепловые и ударные нагрузки |
| ТТ7К12 | Сталь, поковки | Черновое точение и строгание с ударами, работа по корке |
| ВК3, ВК3-М | Чугун, цветные сплавы, неметаллы | Чистовое точение, чистота поверхности |
| ВК6, ВК6-М, ВК6-ОМ | Чугун, нержавеющие и жаропрочные стали | Получистовая обработка, мелкозернистые модификации держат острую кромку |
| ВК8 | Чугун, цветные металлы, неметаллы | Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну |
| ВК10, ВК10-ХОМ | Чугун, труднообрабатываемые сплавы | Черновая обработка с ударами |
Разделы внутри группы «Фрезы» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.
| Раздел | Стандарт | Под какой инструмент | Длина l | Позиций |
|---|---|---|---|---|
| Тип 20 | ГОСТ 25408-90 | торцовые фрезы и цековки | 10-32 мм | 34 |
| Тип 21 | ГОСТ 25400-90 | концевые и шпоночные фрезы, зенкеры для глухих отверстий, цековки | 12-45 мм | 101 |
| Тип 24 | ГОСТ 25409-90 | дисковые, концевые и торцево-цилиндрические фрезы к агрегатным станкам | 6-45 мм | 63 |
| Тип 31 | ГОСТ 25411-90 | угловые фрезы | 13-50 мм | 21 |
| Тип 36 | ГОСТ 25414-90 | торцовые, насадные и концевые фрезы со спиральным зубом | 11,5-33 мм | 60 |
| Тип 49 (этот раздел) | ГОСТ 25423-90 | торцевые фрезы | 15-20 мм | 18 |
| Тип 50 | ГОСТ 25394-90 | фрезы для обработки Т-образных пазов | 12-36 мм | 27 |
| Все типы напаиваемых пластин — общий раздел | ||||
Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 15 до 20 мм, толщина s от 3 до 3,5 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.
Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок (например, у пластины 49010 Т15К6 и пластины 49010 ВК8), меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.
Направлением подачи: правая работает при движении суппорта справа налево, к передней бабке, левая — наоборот. В обозначении левое исполнение имеет номер на 10 больше правого при тех же размерах, например 10051 и 10061.
Зависит от толщины: при s от 3 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.
Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.
Первые две — тип пластины по ГОСТ 25423-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
